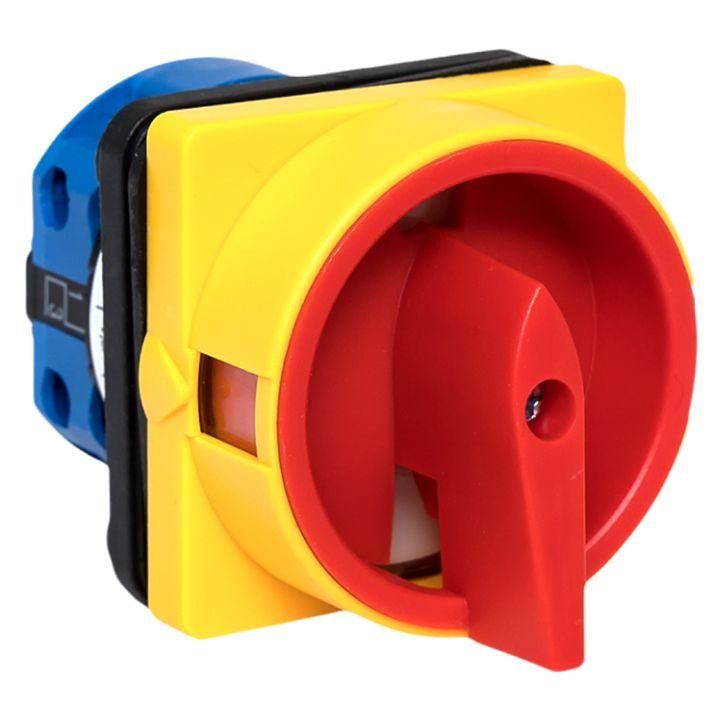

Переключатель кулачковый ПК-1-12 10А 2P "0-1" с блокировкой IP65 PROxima |pk-1-12-10-a65| EKF

Переключатель кулачковый ПК-1-12 10А 2P с блокировкой IP65 от EKF - это надёжный механический коммутатор для ручного управления цепями переменного тока в щитовых устройствах, пультах управления и сварочных установках. Артикул pk-1-12-10-a65 обеспечивает безопасную коммутацию при нагрузке до 10 А и защищён от пыли и воды.

Назначение и область применения

Переключатель кулачковый ПК-1-12 10А 2P с блокировкой IP65 предназначен для ручного включения и отключения двухполюсных электрических цепей. Применяется в системах распределения энергии, пультах управления, испытательных стендах, сварочном оборудовании и других местах, где требуется надёжное механическое переключение. Может использоваться как выключатель-разъединитель - то есть не только для коммутации, но и для физического отсоединения цепи для обслуживания.

Технические характеристики

• Номинальный ток: 10 А - допустимая постоянная нагрузка без перегрева
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, 50 Гц
• Количество полюсов: 2 - управляет двумя проводниками одновременно (например, L1 и L2)
• Число положений: 2 - «0» (выкл.) и «1» (вкл.), с нейтральным положением между ними
• Тип управления: поворотная рукоятка короткая - удобна для компактных шкафов
• Степень защиты: IP65 - полностью герметична от пыли и защищена от струй воды с любого направления
• Конструкция: встроенное устройство - монтируется в панель через отверстие

Совместимость и монтаж

Переключатель кулачковый ПК-1-12 10А 2P с блокировкой IP65 устанавливается в панели с отверстием подходящего размера - типовая посадка соответствует стандартной габаритной схеме для моделей серии ПК. Для монтажа потребуется отвертка и фиксирующая гайка, которая затягивается с тыльной стороны корпуса. Клеммы рассчитаны на зажим проводов сечением до 2,5 мм2. Убедитесь, что глубина шкафа позволяет разместить заднюю часть переключателя и обеспечить свободный доступ к клеммам.

Безопасность и стандарты

Устройство соответствует требованиям к механическим коммутационным аппаратам для бытовых и промышленных применений. Конструкция с блокировкой предотвращает случайное переключение. Наличие нейтрального положения позволяет избежать некорректного включения. Серебросодержащие контакты снижают риск нагрева и окисления, увеличивая срок службы в условиях высокой влажности и запылённости.

Преимущества

• Высокая степень защиты IP65 - подходит для сырых, пыльных и открытых помещений
• Механическая надёжность - нет электроники, не требует питания
• Серебряные контакты - меньше искрения, долгий срок службы даже при частых включениях
• Фиксированная блокировка - исключает самопроизвольное переключение
• Простота замены - совместим со стандартными кулачковыми переключателями серии ПК

Ограничения применения

• Не предназначен для автоматических систем - только ручное управление
• Не рекомендован для частых циклов включения/отключения более 10–15 раз в час - возможен износ контактов
• Не используется в цепях постоянного тока выше 48 В - только переменный ток 50 Гц
• Не подходит для взрывоопасных зон - не имеет взрывозащиты

Примеры использования

• Управление питанием насоса на водозаборной станции
• Ручной выбор режима работы сварочного аппарата (варка / пауза)
• Отключение цепи освещения на производственной площадке перед техобслуживанием
• Коммутирование тестовой нагрузки на испытательном стенде
• Использование в качестве рубильника в распределительном щите

Практические советы

• При выборе аналога проверьте посадочные размеры - у всех моделей ПК они одинаковые, но уточните глубину корпуса
• Обязательно отключите питание перед монтажом - даже при нейтральном положении контакт может находиться под напряжением
• Не используйте силу при повороте рукоятки - если сопротивление велико, проверьте внутренний механизм на заклинивание
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние контактов и чистоту механизма
• Arтикул pk-1-12-10-a65 - единственный вариант с блокировкой в этой модели; другие версии без блокировки не имеют фиксации в положении “0”
