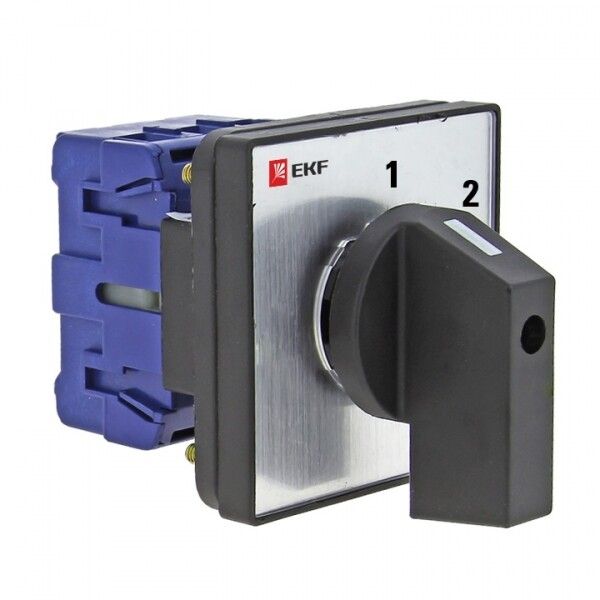

Переключатель кулачковый ПК-1-52 10А 2P "1-2" EKF PROxima | pk-1-52-10

Переключатель кулачковый ПК-1-52 10А 2П 1-2 от EKF PROxima - это двухполюсный механический коммутатор для ручного управления цепями переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с монтажной платой. Артикул pk-1-52-10 обеспечивает надёжное переключение в условиях промышленной автоматизации.

Назначение и область применения

Переключатель кулачковый ПК-1-52 10А 2П 1-2 предназначен для ручного включения и отключения двух независимых цепей переменного тока. Применяется там, где требуется физический контроль состояния цепи: управление двигателями, нагревателями, светильниками, конвейерами, станками и другим оборудованием с низкой частотой переключений. Не предназначен для частого включения-отключения под нагрузкой - это не автоматический выключатель.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который может безопасно проходить через контакты
• Максимальное рабочее напряжение: 400 В - допустимое напряжение в цепях переменного тока 50/60 Гц
• Количество полюсов: 2 - два независимых контакта, каждый из которых замыкает/размыкает свою цепь
• Количество положений: 2 - переключатель имеет два фиксированных состояния: «вкл» и «выкл»
• Способ монтажа: монтажная плата - устройство крепится к внутренней поверхности панели, а не к её лицевой стороне
• Размер передней панели: 48×48 мм - совпадает со стандартными модулями для щитовой аппаратуры
• Модульная ширина: 3 М - соответствует трём стандартным модулям DIN-рейки (для ориентира при компоновке щита)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Тип подключения: винтовое - провода зажимаются в клеммах с помощью отвертки
• Рукоятка: рычаг поворотный - удобно переключать рукой, фиксируется в крайних положениях
• Материал корпуса: пластик - легкий, электроизолирующий, устойчивый к химическим воздействиям
• Цвет: черный - стандартный цвет для промышленной аппаратуры
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Соответствие стандарту: ГОСТ Р 50030.3-99 - соответствует требованиям к коммутационным аппаратам для низковольтных систем

Совместимость и монтаж

Переключатель кулачковый ПК-1-52 10А 2П 1-2 устанавливается в монтажную плиту или стенку щита. Для монтажа необходимо просверлить отверстие 48×48 мм. Крепление осуществляется за счёт фиксаторов на задней части корпуса - после вставки в отверстие рукоятка остаётся снаружи, а механизм внутри. Подключение - винтовое: используйте провода сечением до 2,5 мм2. Не рекомендуется использовать с многожильными проводами без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Переключатель соответствует ГОСТ Р 50030.3-99, что гарантирует соответствие требованиям безопасности для низковольтных коммутационных устройств. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли или влаги - поэтому не применяйте его во влажных, пыльных или открытых помещениях. Серебросодержащие контакты снижают риск нагрева и окисления, увеличивая срок службы.

Преимущества

• Высокая долговечность контактов благодаря повышенному содержанию серебра - меньше искрения и нагрева
• Фиксация в двух положениях исключает случайное переключение
• Стандартный размер 48×48 мм позволяет легко заменить аналогичные модели
• Простая винтовая система подключения - не требует специальных инструментов
• Совместим с модульной системой щитов - занимает всего 3 модуля DIN-рейки

Ограничения применения

• Не предназначена для частого включения-отключения под нагрузкой - не заменяет контактор или автомат
• IP20 не подходит для помещений с высокой влажностью, пылью или агрессивной средой
• Не используется в цепях постоянного тока - рассчитан только на переменный ток 50/60 Гц
• Не имеет функции аварийного отключения или блокировки - только ручное управление
• Не поддерживает дистанционное управление - только механическая рукоятка

Примеры использования

• Ручное включение/отключение насоса в системе водоснабжения
• Выбор режима работы нагревательного элемента (низкий / высокий уровень мощности)
• Переключение между основным и резервным источником питания в малых щитках
• Управление освещением на производственной площадке через местный пульт
• Изоляция участка цепи для обслуживания - например, отключение двигателя ремонта

Практические советы

• При монтаже проверьте, чтобы отверстие было точно 48×48 мм - слишком большое отверстие вызовет люфт, слишком маленькое - невозможность установки
• Затягивайте винты равномерно и не переусердствуйте - можно повредить пластиковую клемму
• Обязательно отключите питание перед подключением - даже при низком токе есть риск поражения
• Если нужна защита от пыли и влаги - выбирайте модель ПК-3 с IP54 вместо этого варианта
• Для длительной эксплуатации периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками
