Анодная термоусаживаемая муфта АТМ-1 | 66134 КВТ

Анодная термоусаживаемая муфта АТМ-1 КВТ предназначена для герметичного соединения и защиты анода кабельной системы. Бренд КВТ реализует эту модель в формате тонкостенной муфты с клеевым слоем, что делает её надёжным решением для электроустановок, работающих на напряжении до 1 кВ.

Назначение и область применения

Анодная термоусаживаемая муфта АТМ-1 КВТ используется для герметизации места соединения анода с кабелем в системах катодной защиты. Она защищает металлический корпус анода от влаги, коррозии и механических повреждений. Применяется в подземных и подводных сетях: трубопроводах, резервуарах, объектах нефтегазовой отрасли, морских платформах и других местах, где требуется долговечная изоляция анодных соединений.

Технические характеристики

• Тип изделия: муфта термоусаживаемая
• Внутренний диаметр до усадки: 14 мм
• Внутренний диаметр после усадки: 4,5 мм
• Коэффициент усадки: 3:1 - обеспечивает плотное прилегание к поверхностям различного диаметра
• Номинальное напряжение: 1 кВ - рассчитана на работу в цепях до этого значения
• Материал: полиолефин - устойчив к химическим воздействиям и старению
• Клеевой слой: да - термоплавкий адгезив внутри муфты создаёт герметичный шов
• Толщина стенки: 5 мм - достаточна для механической прочности и изоляции
• Рабочая температура: от –55 C до +100 C - работает в экстремальных условиях
• Исполнение: тонкостенная - компактная форма, удобна для ограниченного пространства
• Состав: без галогенов - безопасна при возгорании, не выделяет токсичных паров
• Цвет: черный - оптимизирован для поглощения тепла при усадке и устойчив к УФ-излучению

Совместимость и монтаж

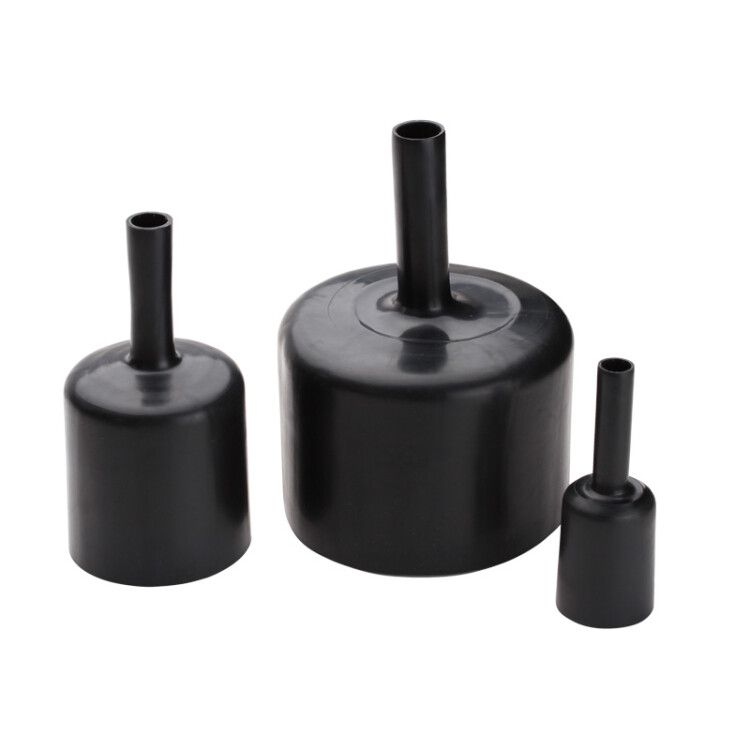

Анодная термоусаживаемая муфта АТМ-1 КВТ совместима с кабелями и проводниками, имеющими внешний диаметр до 14 мм перед установкой. После нагрева она сужается до 4,5 мм, плотно обхватывая анод и место перехода к кабелю. Муфта имеет две ступени: одна - для корпуса анода, вторая - для изоляции кабельного вывода.

Для монтажа необходим источник равномерного тепла:

• Строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Не используйте открытый пламя напрямую - перегрев может повредить материал. Нагревайте равномерно, начиная с середины муфты, двигаясь к краям, чтобы избежать образования воздушных пузырей.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным материалам для электротехнических применений. Отсутствие галогенов в составе снижает риск выделения токсичных веществ при повышенных температурах. Устойчивость к УФ-излучению позволяет использовать её в открытых зонах без дополнительной защиты.

Преимущества

• Высокая степень герметизации благодаря клеевому слою - исключает попадание влаги даже в труднодоступных местах
• Широкий коэффициент усадки 3:1 - подходит для различных диаметров анодов и кабелей
• Устойчивость к широкому диапазону температур - сохраняет целостность в холодном климате и при нагреве
• Экологически безопасный материал - не содержит галогенов, подходит для чувствительных сред
• Компактная тонкостенная конструкция - легко помещается в стеснённых условиях

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ - использование на более высоких напряжениях недопустимо
• Требует точного контроля температуры при монтаже - перегрев вызывает деформацию, недогрев - плохую герметизацию
• Не рекомендовано применение в условиях постоянного контакта с открытым огнем или высокотемпературными поверхностями свыше +100 C
• Не заменяет основную изоляцию кабеля - применяется только как защитная оболочка на аноде

Примеры использования

• Защита анода в системе катодной защиты подземного газопровода
• Герметизация выхода медного провода из корпуса анода на морской платформе
• Изоляция точки подключения анода к кабелю в канализационных насосных станциях
• Обработка соединения в зоне с высокой влажностью - болотистые участки, побережья

Практические советы

• Перед монтажом очистите поверхность анода и кабеля от грязи, масла и оксидов - это повысит адгезию клея
• Убедитесь, что диаметр анода и кабеля в месте соединения не превышает 14 мм - иначе муфта не сможет полностью охватить поверхность
• При использовании горелки держите её на расстоянии 10–15 см, перемещая равномерно - не задерживайтесь на одном участке
• Проверьте результат: после остывания муфта должна быть плотно прилегшей, без вздутий и трещин
• Храните муфты в сухом месте, избегая прямого солнечного света - хотя они устойчивы к УФ, длительное воздействие может снизить эластичность
