Анодная термоусаживаемая муфта АТМ-3 | 66136 КВТ

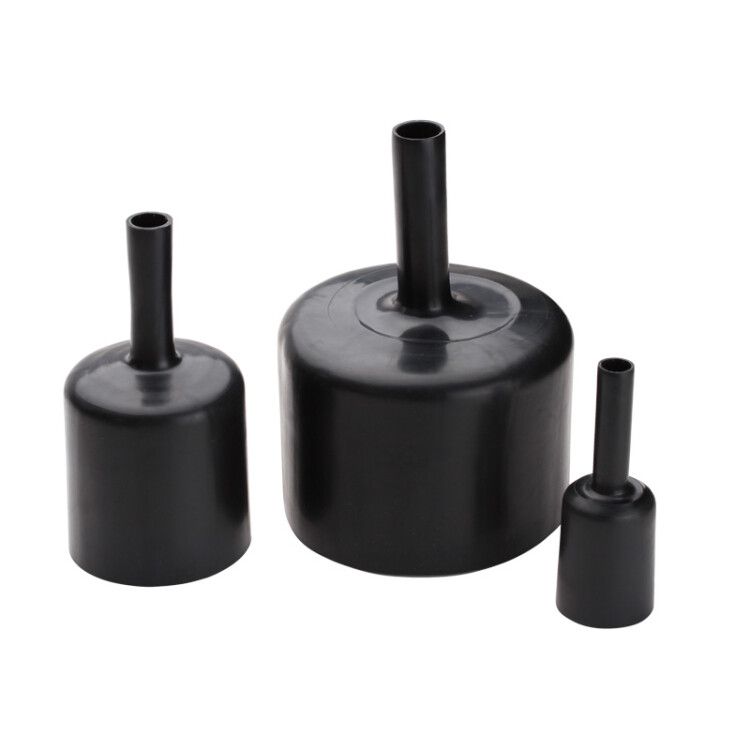

Анодная термоусаживаемая муфта АТМ-3 КВТ предназначена для герметичного соединения и защиты корпуса анода в местах подключения кабеля. Благодаря термоусадке и клеевому слою обеспечивает надёжную изоляцию даже в агрессивных условиях. Артикул 66136 - решение от бренда КВТ для специализированных задач в электрооборудовании.

Назначение и область применения

Анодная термоусаживаемая муфта АТМ-3 КВТ используется для герметизации и механической защиты места соединения кабеля с корпусом анода. Применяется в системах катодной защиты трубопроводов, на объектах нефтегазовой, энергетической и транспортной инфраструктуры. Подходит для установки на металлические аноды, где требуется исключить попадание влаги, почвы и химических сред.

Технические характеристики

• Номинальное напряжение: 1 кВ - рассчитана на работу в цепях с малым напряжением, не требует повышенной электрической прочности
• Коэффициент усадки: 4:1 - позволяет охватывать элементы с большим допуском по диаметру
• Внутренний диаметр до усадки: 20 мм, после усадки: 5 мм - легко адаптируется к различному сечению проводов и корпусов
• Толщина стенки после усадки: 5 мм - обеспечивает достаточную механическую прочность и защиту
• Материал: полиолефин - устойчив к старению, химическим воздействиям и перепадам температур
• Клеевой слой: да - равномерно заполняет зазоры, создаёт водонепроницаемый шов
• Рабочая температура: от –55 C до +100 C - работает в экстремальных климатических условиях
• Исполнение: тонкостенная - компактная форма, удобна для ограниченного пространства
• Состав: без галогенов - безопасна при нагреве, не выделяет токсичных паров
• Цвет: черный - маскирует загрязнения, повышает устойчивость к УФ-излучению

Совместимость и монтаж

Анодная термоусаживаемая муфта АТМ-3 КВТ совместима с медными и стальными анодами, имеющими внешний диаметр до 20 мм перед усадкой. После нагрева плотно облегает поверхность, образуя единый герметичный контур.

Для монтажа используются:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки марки «КВТ»

Не рекомендуется применять открытый пламя без контроля - возможен перегрев и деформация материала. Нагрев следует начинать с середины муфты, двигаясь к краям, чтобы избежать образования воздушных пузырей.

Безопасность и стандарты

Муфта соответствует требованиям к материалам без галогенов, что снижает риск выделения опасных веществ при аварийном нагреве. Эксплуатационные параметры проверены в соответствии с отраслевыми нормами для устройств катодной защиты. Сертификаты качества доступны у производителя КВТ.

Преимущества

• Двухступенчатая конструкция - одновременно защищает корпус анода и место выхода кабеля
• Узкий диапазон рабочих температур - сохраняет эластичность даже при минус 55 C
• Стойкость к УФ-излучению - не трескается и не выгорает на открытом воздухе
• Клеевой слой - гарантирует полную герметичность без дополнительных герметиков
• Лёгкая установка - не требует сварки, пайки или сложных инструментов

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ - не заменяет изоляционные муфты для силовых кабелей
• Не применяется в контакте с открытыми источниками пламени - возможен оплавление
• Не рекомендован для постоянного погружения в агрессивные жидкости (например, кислоты, щелочи) - хотя материал устойчив, длительный контакт может нарушить целостность клея
• Требует точного соблюдения температуры нагрева - недостаточный прогрев приведёт к плохой адгезии, перегрев - к деформации

Примеры использования

• Защита анода в системе катодной защиты газопровода
• Изолирование точки подключения анода к кабелю на нефтебазе
• Закрытие соединений в подземных канализационных коллекторах с электрохимической защитой
• Монтаж на стальные аноды в морских портах - благодаря устойчивости к солёной влаге

Практические советы

• Перед монтажом очистите поверхность анода и кабеля от грязи, ржавчины и влаги - это повысит качество адгезии клея
• Убедитесь, что диаметр анода не превышает 20 мм до усадки - иначе муфта не закроет полностью
• При работе в холодную погоду предварительно согрейте муфту до комнатной температуры - это ускорит процесс усадки
• Проверьте равномерность усадки по всей окружности - если есть участки с просветами, повторно прогрейте их
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с УФ-защитой долгое воздействие может снизить эластичность
