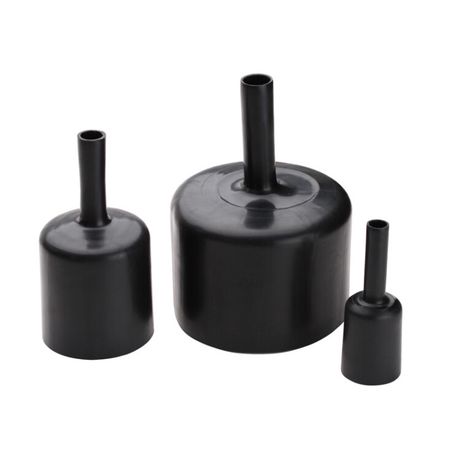

Анодная термоусаживаемая муфта АТМ-2 | 66135 КВТ

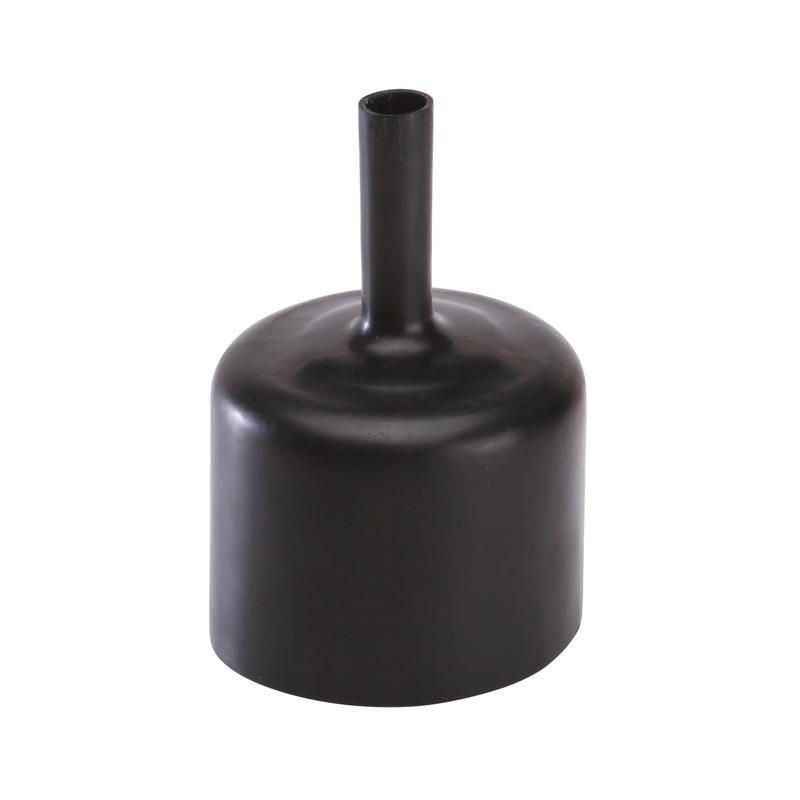

Анодная термоусаживаемая муфта АТМ-2 КВТ предназначена для герметичного соединения и защиты корпуса анода в местах подключения кабеля. Благодаря клеевому слою и коэффициенту усадки 3:1, муфта надёжно обволакивает неровные поверхности, обеспечивая долговечную изоляцию. Продукт применяется в системах катодной защиты, особенно на трубопроводах и подземных объектах.

Назначение и область применения

Анодная термоусаживаемая муфта АТМ-2 КВТ используется для герметизации места соединения анода с кабелем в системах катодной защиты. Она защищает контакт от влаги, коррозии и механических повреждений. Подходит для установки на металлических анодах, используемых в подземных трубопроводах, резервуарах, морских сооружениях и других объектах, где важна долговечная электроизоляция.

Технические характеристики

• Тип изделия: муфта термоусаживаемая
• Внутренний диаметр до усадки: 16 мм
• Внутренний диаметр после усадки: 5 мм
• Коэффициент усадки: 3:1 - позволяет охватывать детали с большим допуском по размеру
• Номинальное напряжение: 1 кВ - рассчитана на работу в цепях с напряжением до 1000 В
• Материал: полиолефин - устойчив к химическим воздействиям и старению
• Клеевой слой: да - обеспечивает герметичность за счёт расплавления при нагреве
• Толщина стенки после усадки: 5 мм - достаточна для механической прочности и изоляции
• Рабочая температура: от –55 C до +100 C - работает в экстремальных климатических условиях
• Исполнение: тонкостенная - компактная форма, удобна для ограниченного пространства
• Состав: без галогенов - безопасна при возгорании, не выделяет токсичных газов
• Цвет: черный - маскирует загрязнения, устойчива к УФ-излучению

Совместимость и монтаж

Анодная термоусаживаемая муфта АТМ-2 КВТ совместима с медными и стальными кабельными выводами, а также с анодами стандартных размеров. Для монтажа требуется равномерный прогрев всей поверхности муфты:

• Используйте высокотемпературный фен серии ТТ, пропановую горелку ПГ или бутановую горелку «КВТ»
• Нагревайте от середины к краям, чтобы клей равномерно заполнил зазоры
• Убедитесь, что поверхность анода и кабеля сухая и свободна от грязи перед установкой
• Не перегревайте - материал может деформироваться при температуре выше 140 C

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным материалам для электротехнических применений. Отсутствие галогенов делает её безопасной в случае возгорания - не выделяет едких паров. Работает в соответствии с нормами для оборудования, предназначенного для подземной эксплуатации.

Преимущества

• Высокий коэффициент усадки 3:1 - одна муфта подходит для нескольких диаметров анодов
• Клеевой слой гарантирует полную герметизацию даже на шероховатых поверхностях
• Стойкость к УФ-излучению и перепадам температур - подходит для открытой и подземной установки
• Лёгкий монтаж - не требует специального инструмента кроме теплового источника
• Экологически безопасный состав - не содержит галогенов

Ограничения применения

• Не предназначена для работы при напряжении выше 1 кВ - использование в сетях 3–10 кВ недопустимо
• Не рекомендуется использовать на сильно окисленных или жирных поверхностях - предварительно очищайте анод
• Не подходит для постоянного погружения в агрессивные жидкости (например, кислоты, щелочи) - материал устойчив к воде, но не к химикатам
• Требует точного контроля температуры при монтаже - некорректный нагрев снижает герметичность

Примеры использования

• Защита анода в системе катодной защиты газопровода
• Изоляция выхода кабеля от анода в насосной станции
• Закрытие соединения между медным проводом и железным анодом в канализационном коллекторе
• Герметизация точки подключения в морском причале с использованием графитового анода

Практические советы

• Перед монтажом проверьте, что внешний диаметр анода и кабеля не превышает 16 мм - иначе муфта не сможет полностью охватить соединение
• Если анод имеет острые кромки, закруглите их или обмотайте лентой - риск повреждения муфты при усадке
• После монтажа осмотрите все края: они должны быть плотно прилегающими, без пузырей или вздутий
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может изменить цвет и эластичность
• Для массовой установки используйте портативные горелки «КВТ» - они оптимально подходят по мощности и контролируемости
