Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-25/50-Б КВТ 66833

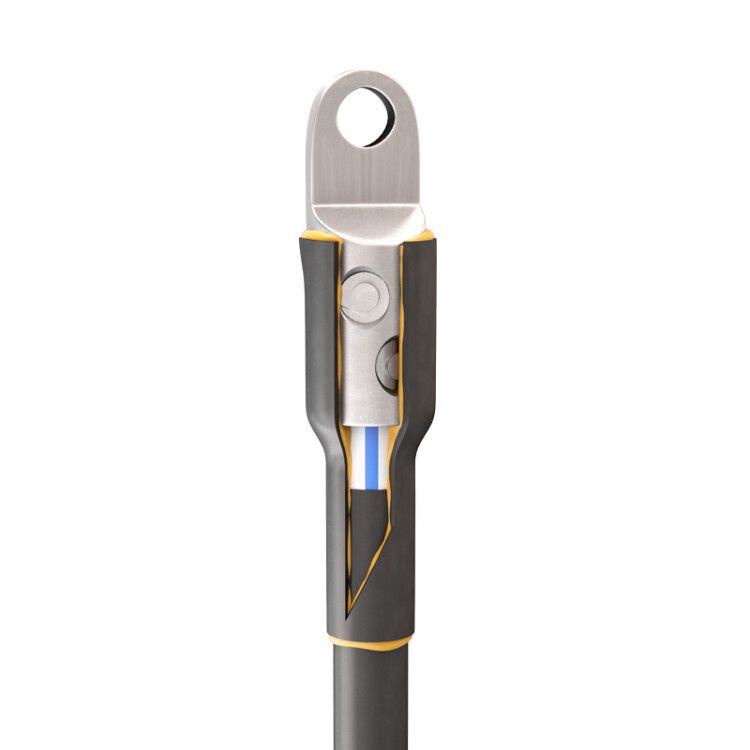

Муфта кабельная концевая 1ПКТнг-LS-1-25/50-Б с болтовыми наконечниками от бренда КВТ - это универсальное термоусаживаемое решение для надежного и герметичного оконцевания одножильных кабелей до 1 кВ. Артикул 66833 предназначен для внутренних и наружных установок, особенно там, где важны долговечность, безопасность и простота монтажа.

Назначение и область применения

Муфта 1ПКТнг-LS-1-25/50-Б используется для создания герметичного и изолированного окончания кабельной жилы перед подключением к оборудованию - например, автоматам, контакторам, шинным коллекторам или силовым щитам. Подходит для кабелей с ПВХ, СПЭ, ЭПР и резиновой изоляцией. Часто применяется в энергообъектах, промышленных цехах, на объектах ЖКХ, в системах освещения и на транспорте. Особенно эффективна в условиях повышенной влажности, перепадов температур и открытой среды - благодаря защите IP67 после усадки.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Сечение кабеля: 25–50 мм2 (мультиразмерный комплект)
• Тип исполнения: термоусаживаемая, нг-LS (не распространяет горение, малое выделение дыма и газов)
• Материал: негорючий термопластик с клеевым слоем
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Коэффициент усадки: до 4:1
• Комплектация: болтовой наконечник с рядными болтами + термоусаживаемая манжета
• Стандарт: ТУ 3599-006-97284872-2006, соответствует ГОСТ 34839-2022

Совместимость и монтаж

Муфта 1ПКТнг-LS-1-25/50-Б совместима с любыми одножильными кабелями: АВВГ, ПвВГ, ВВГнг-LS, NYM, KГ, РВГнг(А)-LS и другими из списка. Монтаж выполняется с помощью тепловой пушки или газовой горелки - равномерный нагрев вызывает усадку манжеты, при этом клеевой слой заполняет все зазоры, образуя плотную герметичную оболочку. Болтовой наконечник фиксируется на жиле путем затяжки болтов со срывной головкой: момент затяжки регулируется самим механизмом - головка срывается при достижении оптимального усилия, что исключает недотяг и перетяг. Отлично работает как с круглыми, так и с секторными жилами, моножильными и многопроволочными проводниками. Установка возможна как внутри помещений, так и на открытом воздухе.

Безопасность и стандарты

Муфта 1ПКТнг-LS-1-25/50-Б изготовлена из материалов, не поддерживающих горение (нг-LS), что снижает риск возгорания при аварии. После усадки обеспечивается класс защиты IP67 - полная защита от пыли и временного погружения в воду. Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Наконечники выполнены с эксцентриковым отверстием - это позволяет точно центрировать жилу даже при небольших отклонениях формы, минимизируя риск повреждения при затяжке.

Преимущества

• Один комплект покрывает весь диапазон сечений 25–50 мм2 - не нужен запас разных размеров
• Срывные болты гарантируют точную и воспроизводимую затяжку без инструментального контроля
• Клеевой слой обеспечивает полную герметизацию, предотвращая попадание влаги и коррозию
• Устойчивость к УФ-излучению позволяет использовать на открытом воздухе без дополнительной защиты
• Высокая механическая прочность и стабильность электрического контакта
• Не требует специальных навыков - монтаж доступен операторам с базовой подготовкой

Ограничения применения

Муфта 1ПКТнг-LS-1-25/50-Б не предназначена для кабелей с алюминиевыми жилами - такие модели (например, 1ПКТ-1-800(Б)) имеют другую конструкцию наконечника. Также не рекомендуется применять для многожильных кабелей с числом жил более одной. Температура окружающей среды во время монтажа должна быть выше –10 C - при более низких значениях усадка будет неравномерной. Не следует использовать в местах постоянного воздействия открытого пламени или высоких температур свыше +50 C.

Примеры использования

• Оконцевание кабеля ВВГнг-LS перед подключением к автоматическому выключателю в распределительном щите на улице
• Завершение кабеля NYM в промышленном станке с высокой влажностью
• Ремонт поврежденного окончания кабеля РВГнг(А)-LS в подземном кабельном колодце
• Подключение кабеля КГ к силовому контактору в условиях перепадов температур (например, холодильный комплекс)

Практические советы

• Перед монтажом обязательно удалите внешнюю изоляцию кабеля на необходимую длину - следуйте указаниям на упаковке
• При использовании тепловой пушки начинайте нагрев с середины манжеты, двигаясь к краям - так усадка будет равномерной
• Обязательно проверьте, чтобы жила полностью вошла в эксцентриковое отверстие наконечника - иначе контакт будет нестабильным
• После усадки проверьте целостность оболочки: она должна быть плотно прилегшей, без пузырей и трещин
• Хранить муфту 1ПКТнг-LS-1-25/50-Б лучше в сухом месте при температуре от –20 C до +30 C - избегайте длительного прямого солнечного света
• Для ремонтно-аварийных служб рекомендуется иметь в наличии несколько комплектов - они экономят время при замене поврежденных участков
