Муфта кабельная концевая 1кВ 1ПКТ(б)-1-25/50 (Б) нг-LS КВТ 74214

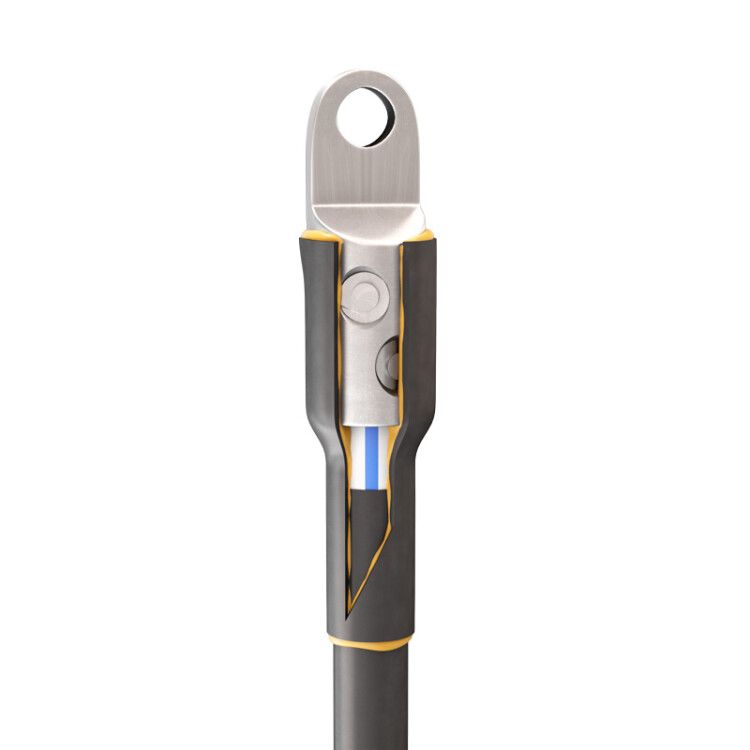

Муфта кабельная концевая 1ПКТ(б)-1-25/50 (Б) нг-LS с болтовыми наконечниками от КВТ предназначена для надёжного и герметичного оконцевания одножильных кабелей с броней и изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Устройство сочетает термоусадку, клеевой слой и болтовую систему крепления, что делает его удобным для монтажа в условиях повышенной влажности, перепадов температур и открытых площадках.

Назначение и область применения

Муфта 1ПКТ(б)-1-25/50 (Б) нг-LS используется для герметичного оконцевания кабельных жил, когда требуется:

• защитить конец кабеля от влаги, пыли и химических воздействий;
• обеспечить надёжный электрический контакт через болтовое соединение;
• закончить кабель перед подключением к оборудованию, щитам, трансформаторам или другим устройствам;
• ремонтировать повреждённые концы кабелей на месте без замены всего участка.

Подходит для установки в помещениях, на улице, в шахтах, колодцах, на эстакадах и других местах с высокой влажностью или экстремальными температурами. Особенно рекомендована для аварийных и ремонтных служб.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение кабеля: 25–50 мм2 (мультиразмерный комплект)
• Количество жил: 1
• Тип кабеля: одножильный, с броней
• Тип изоляции совместимых кабелей: ПВХ, СПЭ, ЭПР
• Тип исполнения: термоусаживаемая, негорючая (нг-LS)
• Материал: термопластик с низким выделением дыма и газов
• Цвет: чёрный
• Диапазон рабочих температур: от –50 C до +50 C
• Коэффициент усадки: до 4:1
• Комплектация: болтовой наконечник, термоусаживаемая манжета с клеем, защитный кожух с клеем, система непаяного заземления
• Стандарт: соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта 1ПКТ(б)-1-25/50 (Б) нг-LS совместима с широким спектром кабелей, включая:

• (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ
• (А)ПвБбШв, (А)ПвБбШп
• АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• РБВ, РБВнг(А)-LS, РВГЭнг(А)-LS
• РБР, АРБР, РБРнг(А), РБРнг(А)-LS
• РРГЭнг(А), АРРГЭ, РБП, РПГЭ

Способ монтажа:

1. Зачистите конец кабеля, удалите броню и экран (если есть).
2. Установите болтовой наконечник на жилу - эксцентриковое отверстие позволяет фиксировать как круглые, так и секторные жилы.
3. Завинтите болты до срыва головок - это гарантирует правильный момент затяжки без перетяга.
4. Наденьте термоусаживаемую манжету и нагрейте её равномерно (газовая горелка или тепловая пушка).
5. Наденьте защитный кожух и прогрейте его до полной усадки.
6. Проверьте герметичность - клей должен выступить по краям.

Внимание: Для кабелей с этиленпропиленовой изоляцией (ЭПР) обязательно используйте пружину ППД №1 внутри муфты.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - требование к безопасности и долговечности кабельных соединений.
• Материал нг-LS - негорючий, с низким дымо- и газовыделением, безопасен при пожаре.
• Защита IP67 достигается за счёт клеевого слоя и плотной усадки - предотвращает попадание воды и пыли.
• Не содержит свинца и других токсичных веществ.

Преимущества

• Один комплект покрывает весь диапазон сечений 25–50 мм2 - снижает необходимость хранения множества типоразмеров.
• Болтовое соединение с срывными головками исключает человеческий фактор - момент затяжки автоматически контролируется.
• Клеевой слой обеспечивает полную герметизацию даже на неровных поверхностях.
• Термоусаживаемая манжета устойчива к УФ-излучению - подходит для наружной установки.
• Непаянная система заземления - быстрый и надёжный способ заземления брони без пайки.
• Высокая механическая прочность после усадки - выдерживает нагрузки при эксплуатации.

Ограничения применения

• Не применяется для кабелей с напряжением выше 1 кВ.
• Не предназначен для многожильных кабелей - только для одножильных.
• Требуется источник тепла (горелка или пушка) - невозможен монтаж без него.
• Не рекомендуется использовать на кабелях с изоляцией, отличной от указанных в списке (например, маслонаполненные или бумажные).
• При работе с ЭПР-изоляцией обязательна установка пружины ППД №1 - без неё возможна деформация изоляции.

Примеры использования

• Оконцевание кабеля АВВБнг-LS перед подключением к частному электрощиту на даче.
• Ремонт повреждённого конца кабеля (А)ВБбШв на подстанции после аварии.
• Монтаж выхода кабеля из земляного колодца в промышленном цеху.
• Подключение силового кабеля к трансформатору на уличной кампусной подстанции.
• Обустройство временного питания на стройплощадке с использованием бронированных кабелей.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно входило в диапазон 25–50 мм2 - меньшие или большие значения недопустимы.
• При усадке нагревайте равномерно, начиная с середины манжеты - это предотвращает образование воздушных пузырей.
• Не допускайте контакта пламени с металлом наконечника - перегрев может повредить контакт.
• После монтажа проверьте, что клей выступил по всему периметру - это признак герметичности.
• Храните муфты в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может снизить эластичность.
• Держите рядом пружину ППД №1, если работаете с кабелями ЭПР - забыть её - значит рискнуть целостностью изоляции.
