Муфта кабельная концевая 1кВ 1ПКТ(б)-1-10/25 (Б) нг-LS КВТ 74213

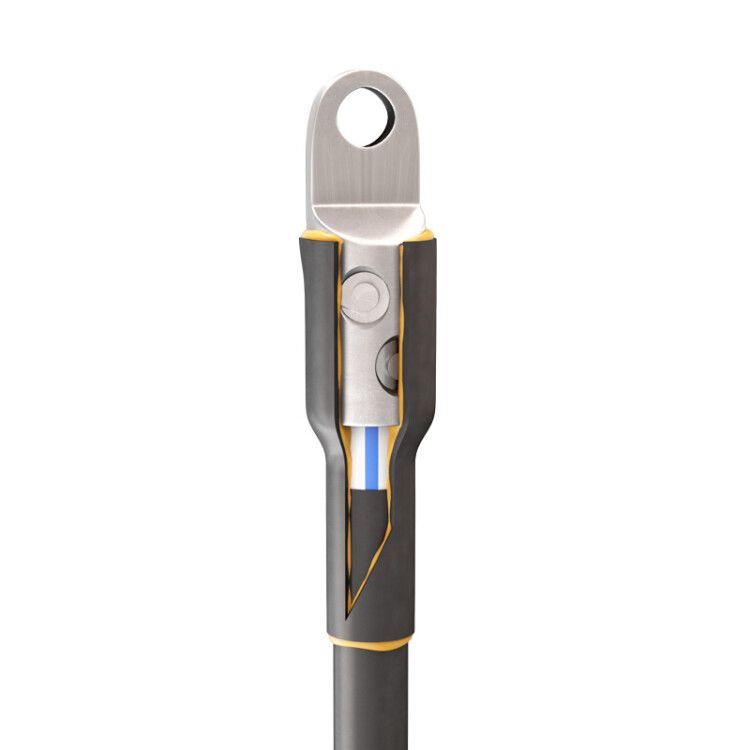

Муфта кабельная концевая 1ПКТ(б)-1-10/25 (Б) нг-LS с болтовыми наконечниками от КВТ предназначена для надёжного и герметичного оконцевания одножильных кабелей сечением 10–25 мм2 на напряжение до 1 кВ. Изделие сочетает термоусадку с болтовыми соединителями, что делает его удобным для монтажа в условиях повышенной влажности, перепадов температур и открытых площадках.

Назначение и область применения

Муфта 1ПКТ(б)-1-10/25 (Б) нг-LS используется для герметичного оконцевания кабельных жил, когда требуется исключить попадание влаги, пыли и коррозии на место соединения. Подходит для работы с кабелями в распределительных устройствах, трансформаторных подстанциях, на столбах ЛЭП, в кабельных каналах и других местах, где важна долговечность и безопасность контакта.

• Подходит для кабелей с броней и изоляцией из ПВХ, СПЭ, ЭПР
• Работает с кабелями типов: АВБбШв, АВВБ, АПвБбШв, РБВ, РБР, РРГЭ и аналогичными, в том числе с маркировкой нг-LS
• Не требует пайки - всё соединение выполняется механически
• Рекомендована для аварийно-ремонтных работ и установки в труднодоступных местах

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение кабеля: 10–25 мм2 (мультиразмерный диапазон)
• Тип изделия: концевая термоусаживаемая муфта
• Исполнение: негорючее, малодымное (нг-LS)
• Материал: термопластик с клеевым слоем, устойчивый к УФ-излучению
• Коэффициент усадки: до 4:1
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: чёрный
• Комплектация: болтовой наконечник, термоусаживаемая манжета с клеем, защитный кожух с клеем, система непаяного заземления

Совместимость и монтаж

Муфта 1ПКТ(б)-1-10/25 (Б) нг-LS совместима с любыми одножильными проводниками - круглыми и секторными, моножильными и многопроволочными. Монтаж выполняется с помощью тепла (например, газовой горелки):

1. Зачищается изоляция кабеля до нужной длины
2. На жилу устанавливается болтовой наконечник с эксцентриковым отверстием - он фиксируется затяжкой болтов со срывной головкой
3. Надевается термоусаживаемая манжета, затем защитный кожух
4. Оба элемента равномерно прогреваются до полной усадки - клей расплавляется и герметизирует поверхность

Установка занимает 5–10 минут. Нет необходимости в специальных инструментах кроме нагревательного оборудования и инструмента для зачистки.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Материалы негорючи и выделяют минимальное количество дыма при возгорании (нг-LS)
• Защита IP67 достигается после усадки - полностью герметична против воды и пыли
• Клеевой слой не содержит токсичных веществ, безопасен при эксплуатации

Преимущества

• Мультиразмерность - одна муфта покрывает весь диапазон 10–25 мм2, снижает необходимость хранения нескольких типоразмеров
• Болтовое соединение с контролируемым моментом затяжки - гарантирует стабильный электрический контакт без перегрева
• Высокая степень герметизации благодаря клею и усадке 4:1
• Устойчивость к внешним воздействиям: УФ, влага, перепады температур
• Непаяная система заземления - повышает надёжность и скорость монтажа

Ограничения применения

• Не применяется для кабелей с сечением менее 10 мм2 или более 25 мм2
• Для кабелей с этиленпропиленовой изоляцией (ЭПР) требуются дополнительные пружины ППД №1 - без них возможна деформация изоляции
• Не рекомендуется для постоянного погружения в воду - хотя IP67 обеспечивает временную защиту, длительная работа под водой требует проверки условий
• Не предназначен для использования в средах с высоким уровнем агрессивных химических веществ (кислоты, щёлочи)

Примеры использования

• Оконцевание кабеля АВБбШвнг-LS перед подключением к силовому шкафу в цеху
• Ремонт повреждённого конца кабеля РБРнг(А)-LS на воздушной линии
• Монтаж входа кабеля в распределительную коробку на улице
• Подключение кабеля к автоматическому выключателю в условиях повышенной влажности (подвал, колодец)

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 10–25 мм2 - даже небольшое отклонение может нарушить герметичность
• При работе с кабелями ЭПР всегда используйте пружину ППД №1 - она предотвращает сплющивание изоляции при усадке
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - так клей лучше распределится
• Не допускайте перегрева - при температуре выше 200 C материал может деформироваться
• Храните муфты в сухом месте, избегая прямого солнечного света - даже с УФ-защитой срок службы снижается при длительном воздействии
• Проверяйте целостность клеевого слоя перед установкой - трещины или высыхание клея недопустимы
