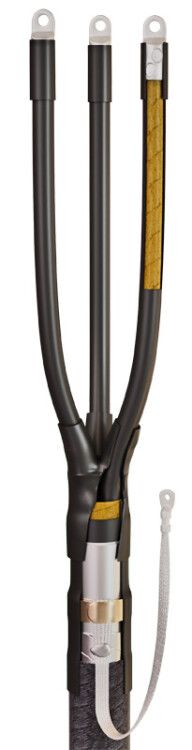

Муфта кабельная концевая 1кВ 3КВНТп-1-25/50-Б КВТ 57895

Муфта кабельная концевая 3КВНТп-1-25/50-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, обеспечивает герметичность, заземление и механическую прочность. Артикул 57895 - решение для профессионального монтажа в условиях повышенной влажности, перепадов температур и воздействия УФ.

Назначение и область применения

Муфта кабельная концевая 3КВНТп-1-25/50-Б с болтовыми наконечниками используется для завершения кабельных линий - создания безопасного выхода силового кабеля из трассы к оборудованию, распределительному щиту или трансформатору. Применяется в сетях до 1 кВ, где требуется герметизация и защита от внешних факторов.

• Подходит для кабелей с бумажной маслопропитанной или пластмассовой изоляцией
• Работает с кабелями типа ААБл, АСБл, ААБв, ААШв, ААБ2лШв и аналогами
• Может использоваться как для внутренней, так и для наружной установки
• Не требует специальной защиты корпуса - материал устойчив к УФ и осадкам

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 3
• Сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Материал изоляции: пропитанная бумажная
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Герметизация: за счет термоплавкого клея внутри всех элементов
• Состав полимеров: безгалогеновый (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВНТп-1-25/50-Б с болтовыми наконечниками совместима с кабелями без брони и с броней из стали или алюминия. Для кабелей с броней обязательна установка дополнительного комплекта заземления КМПБ.

Процедура монтажа

• Подготовьте конец кабеля: удалите оболочки, выведите жилы, зачистите экран и броню
• Наденьте поясную манжету, затем перчатки и концевые манжеты - все элементы должны плотно прилегать
• Закрепите болтовые наконечники на жилах (не требуют опрессовки)
• Нагрейте термоусаживаемые элементы равномерно пропановой горелкой ПГ (КВТ)
• Установите пружину постоянного давления на металлическую оболочку кабеля - она фиксирует заземляющий провод без пайки
• При наличии брони - дополняйте монтаж пайкой с помощью КМПБ

Инструменты: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 и ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Термопластик негорючий - снижает риск распространения пламени
• Пружина постоянного давления предотвращает перегрев бумажной изоляции под алюминиевой оболочкой
• Герметичность достигается за счет термоплавкого клея - исключает попадание влаги

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без, с различными типами оболочек
• Высокая надежность: термоусадка гарантирует плотное прилегание ко всем поверхностям
• Экономия времени: пружина заземления исключает необходимость пайки в большинстве случаев
• Устойчивость к среде: работает в суровых климатических условиях - от мороза до жары
• Совместимость с болтовыми наконечниками - удобно при замене оборудования без демонтажа всей системы

Ограничения применения

• Не применяется для кабелей с напряжением выше 1 кВ
• Не подходит для кабелей с полиэтиленовой или сшитым полиэтиленом изоляцией - только для бумажной
• Для кабелей с броней обязательно использование дополнительного комплекта КМПБ
• Требуется точное соблюдение температурного режима при термоусадке - недогрев или перегрев снижают герметичность
• Не рекомендовано использование в местах с постоянным контактом с открытым огнем или высокими температурами свыше +50 C

Примеры использования

• Оконцевание кабеля ААБл от подземной трассы к распределительному щиту на промышленном объекте
• Подключение кабеля АСБл к трансформатору на открытой подстанции
• Монтаж наружной муфты на кабеле ААШв в городской сети с высокой влажностью
• Замена старой муфты в кабельной камере без изменения сечения и напряжения

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 25–50 мм2
• При работе с бронированным кабелем всегда используйте комплект КМПБ - иначе заземление будет ненадежным
• Нагревайте термоусаживаемые элементы медленно, начиная с центра, чтобы избежать образования воздушных пузырей
• Не используйте газовые горелки с открытым пламенем - только регулируемые модели типа ПГ (КВТ)
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность материала
• Проверяйте целостность термоплавкого слоя перед монтажом - трещины или расслоения - повод для отказа от использования
