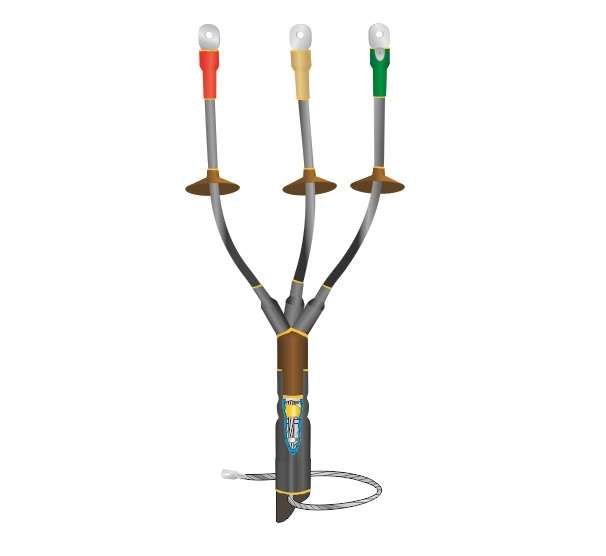

Муфта кабельная наружной установки 1кВ 1КНТпНнг-LS-3х(35-50) с болтовыми наконечниками Нева-Транс 22040058 Нева Транс

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(35-50) с болтовыми наконечниками от Нева-Транс Комплект - это концевая термоусаживаемая муфта для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 35–50 мм2. Подходит для открытой установки, включая мачтовые решения, и обеспечивает надёжную изоляцию даже в суровых условиях.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(35-50) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с бронёй или без неё. Применяется там, где требуется защищённый выход кабеля - например, на опорах ЛЭП, в распределительных устройствах, у оборудования с внешним подключением. Особенно актуальна для условий повышенной влажности, перепадов температур и открытого монтажа.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 3
• Сечение кабеля: 35–50 мм2
• Тип муфты: концевая термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS - материал не распространяет горение, с низким дымо- и газовыделением
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от влаги: допускается установка при влажности до 98%
• Наличие защиты: предусмотрено крепление к броне и металлической оболочке
• Комплектация: болтовые наконечники, жильные изоляторы, элементы для заземления

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(35-50) с болтовыми наконечниками совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными с указанным сечением. Для монтажа требуются:

• Правильно выполненная разделка кабеля - длина изоляционных слоёв должна соответствовать рекомендациям производителя;
• Термофен или газовая горелка для равномерного нагрева термоусадочных трубок;
• Зажимы для соединения медных жил с болтовыми наконечниками - они уже встроены в комплект;
• Инструмент для крепления заземления: пружина давления для бумажной изоляции, паяльник для броневых лент.

Не используйте открытый пламя - применяйте контролируемый тепловой поток, чтобы избежать повреждений полимерных деталей.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатами пожарной безопасности и соответствия госстандартам РФ
• Материалы класса нг-LS снижают риск возгорания и минимизируют выброс ядовитых веществ при
• Стойкая к УФ-излучению оболочка предотвращает старение при длительном воздействии солнца

Преимущества

• Высокая механическая прочность благодаря полиэмерному корпусу и внутренней системе усиленной изоляции
• Автономное формирование сухих зон между жилами - снижает вероятность пробоя и утечек тока
• Удобство монтажа: все компоненты собраны в одном комплекте, нет необходимости закупать дополнительные части
• Устойчивость к агрессивной среде: работает при высокой влажности, заморозках и перегреве
• Экологическая безопасность: материалы не выделяют хлора и других опасных веществ при работе

Ограничения применения

• Не предназначен для внутри помещений с ограниченным доступом - требует свободного пространства для работы термофеном
• Не для кабелей с сечением меньше 35 мм2 или больше 50 мм2 - возможны протечки или недостаточное усадочное усилие
• Не следует использовать при температуре ниже –50 C во время монтажа - полимер становится хрупким
• Не рассчитана на постоянное погружение в воду - хотя IP-защита высокая, она не является полностью водоустойчивой в режиме погружения

Примеры использования

• Оконцовка кабеля АСБ на столбе ЛЭП перед подключением к трансформатору
• Выход силового кабеля ВВГ от щита наружного освещения
• Подключение кабеля к двигателю насосной станции на открытом участке
• Обустройство временных энергообъектов на объектах с высокой влажностью (например, на заболоченной местности)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - точнее всего подходят 35 и 50 мм2; значения между ними должны быть минимально отличаются от этих двух
• При использовании термофена двигайте устройство равномерно, начиная с центральной части муфты - так исключите образование воздушных пузырей
• Для кабелей с бумажной изоляцией обязательно проведите процедуру заземления через пружину - игнорирование этого шага нарушает нормы безопасности
• Храните муфту в сухом месте при температуре выше 0 C - холод и сырость могут деформировать термоусадочные элементы
• Проверьте целостность всех компонентов перед сборкой - особенно наличие болтовых наконечников и изоляторов
