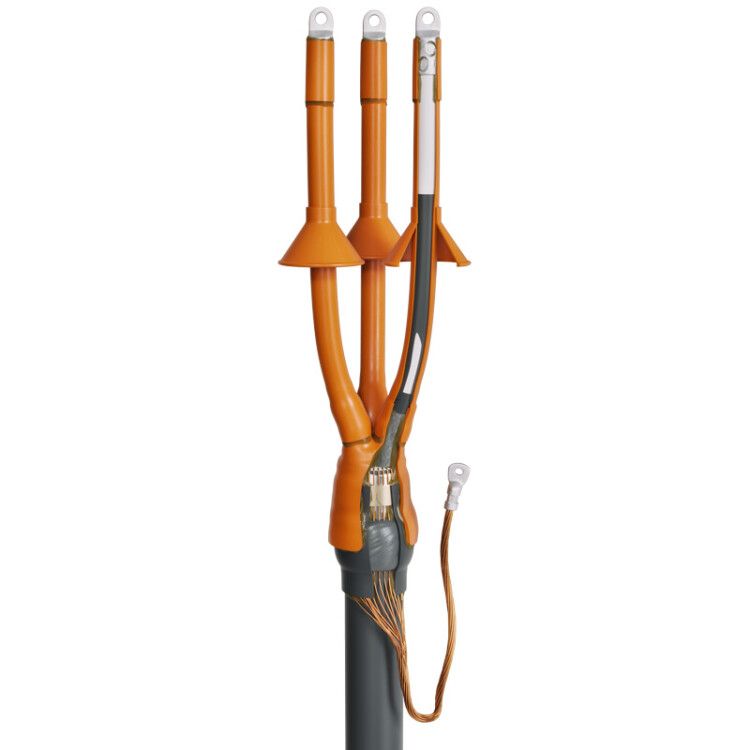

Муфта кабельная концевая 10кВ 3ПКНТп-10-35/50 КВТ 66280
Муфта кабельная концевая 10кВ 3ПКНТп-10-35/50 КВТ 66280

Товарные предложения:

Муфта концевая 3ПКНТп-10-35/50 без болт. наконечников | 66280 | КВТ20.02.202618 шт. 5 986,19 ₽

шт.
от 30 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Сопутствующие товары

Аналоги

Описание

Муфта кабельная концевая 10кВ 3ПКНТп-10-35/50 КВТ 66280 предназначена для оконцевания трехжильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок. Она подходит как для кабелей с броней, так и без неё, на напряжение 6 и 10 кВ. Муфта соответствует требованиям ГОСТ 13781.0-86.

Преимущества:

  • Универсальный комплект позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.
  • Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля.
  • Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям.
  • Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей токов утечки и создающими сухие зоны на поверхности муфты.
  • Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа.
  • Высокое качество комплектующих и используемых композиционных материалов.

Особенности:

  • Подходит для трехжильного кабеля с номинальным поперечным сечением от 35 до 50 мм².
  • Модель/исполнение: термоусаживаемая.
  • Уровень напряжения: 6/10 кВ.
  • Количество проводников: 3.
  • Используется для кабелей типов (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.
  • В комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам.
  • Необходимо использовать комплект заземления КМПБ при монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок.
  • Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free).

Монтаж муфты требует использования инструментов: пропановой горелки ПГ (КВТ), набора для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ), инструментов для снятия изоляции и полупроводникового экрана.

Муфта выпускается по ТУ 3599-005-97284872-2015.

Характеристики

Производитель/Бренд

КВТ

Артикул

66280

Ширина

0.12

Высота

0.12

Длина

0.71

Вес

1.258

Цвет

Черный

Исполнение

Термоусаживаемая

Тип изделия

Муфта концевая

Комплектация

Без болтовых наконечников

Применимость

Трехжильный кабель

Количество жил

3

Способ монтажа

Термоусадка

Материал изделия

Термопластик негорючий

Сфера применения

Для оконцевания кабелей с изоляцией из сшитого полиэтилена

Материал изоляции

Сшитый полиэтилен

Нормативный документ

ТУ 3599-006-97284872-2006

Номинальное напряжение

10 кВ

Дополнительная информация

Наружная установка

Диапазон рабочих температур

от -50 до +50 °C

Номинальное поперечное сечение

35...50 мм²

Сертификаты

Сертификат EAC

PDF

Отказное письмо

PDF

NA39_N00634

PDF

Сертификат соответствия

PDF

PB01.0049

PDF
