Муфта кабельная концевая 3ПКНТп-10-300/400 | 92347 КВТ

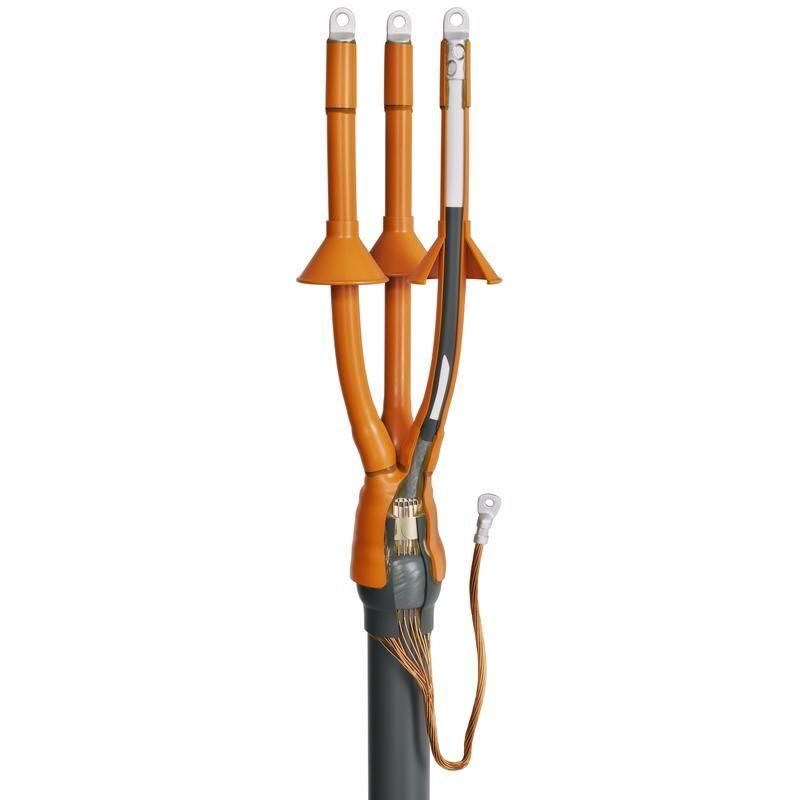

Муфта кабельная концевая 3ПКНТп-10-300/400 КВТ предназначена для безопасного оконцевания силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Этот продукт от бренда КВТ сочетает высокую надёжность, герметичность и соответствие современным нормам, что делает его подходящим решением для наружной установки в условиях повышенной влажности, температурных колебаний и загрязнённой среды.

Назначение и область применения

Муфта 3ПКНТп-10-300/400 КВТ используется для завершения трёхжильных кабелей с экранированием и бронёй либо без неё. Применяется там, где требуется надёжный выход кабеля в воздух - например, на столбах ЛЭП, в распределительных устройствах, у входов в здания, на подстанциях и у оборудования с внешним подключением. Подходит для систем на 6 и 10 кВ, особенно в регионах с суровым климатом или высокой запылённостью.

Технические характеристики

• Работает с кабелями на напряжение 6–10 кВ
• Поддерживает сечение жил 300–400 мм2
• Изготовлена из галоген-free полимерных композиций (не содержит хлора, фтора и других галогенов)
• Термоусаживаемый корпус с термоплавким клеем внутри - обеспечивает герметичность после нагрева
• Изолирующие элементы кирпично-красного цвета - устойчивы к трекингу, УФ-излучению и атмосферным воздействиям
• Стандартная комплектация включает пружину постоянного давления для заземления
• Соответствует ГОСТ 34839-2022 и ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта совместима с кабелями типов: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г - как с бронёй, так и без неё. Для монтажа требуются:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для снятия изоляции и полупроводящего экрана

Заземление выполняется через проволочный экран кабеля - он служит основой для провода заземления, который затем оконцовывается наконечником. На кабели с бронёй из стали или алюминия обязательно применяется допкомплект «КМПБ». Муфта поддерживает как опрессовочные, так и болтовые наконечники - гибкость выбора снижает необходимость замены комплектующих на объекте.

Безопасность и стандарты

Муфта 3ПКНТп-10-300/400 КВТ прошла испытания по ГОСТ 34839-2022 и изготовлена согласно собственному техническому условию КВТ. Антитрекинговые изоляторы увеличивают путь утечки тока, предотвращают образование поверхностных разрядов даже при загрязнении. Отсутствие галогенов исключает выделение токсичных веществ при повышении температуры - важное преимущество для закрытых помещений и мест массового скопления людей.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - полностью герметична после сборки
• Устойчивость к трекингу и УФ-излучению продлевает срок службы вне помещения
• Уникальная система выравнивания электрического поля - минимизирует риск пробоя на срезах экрана
• Универсальность: один комплект работает с различными типами наконечников
• Не требует сложных технологических операций - весь процесс сводится к нагреву и механической фиксации

Ограничения применения

• Не предназначен для внутренней установки в замкнутых металлических шкафах - нужен доступ для прогрева горелкой
• Не рекомендован для кабелей с изоляцией другого типа (например, бумажной или ПВХ)
• На кабелях с бронёй обязательна установка дополнительного комплекта заземления КМПБ - без него возможен отказ системы заземления
• Требуется точное соблюдение технологии монтажа; недостаточный прогрев или некорректное снятие экрана приведёт к потере герметичности

Примеры использования

• Оконцевание кабеля АПвП2г на воздушной линии 10 кВ перед подключением к трансформатору
• Подключение кабеля с бронёй к щитовой камере на промплощадке
• Обустройство точки ответвления от подземной сети к светильнику на улице
• Замена старой муфты на новую в условиях повышенной влажности (прибрежные районы, подвалы с сыростью)

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в заявленный диапазон 300–400 мм2. Перегрузка или недоиспользование снижают эффективность герметизации
• При работе с бронированным кабелем всегда используйте комплект КМПБ - игнорирование этого шага является частой причиной аварий
• Нагревайте муфту равномерно, начиная с центральной части и двигаясь к краям - это предотвращает деформацию и пузыри
• Не экономьте на инструменте: использование несоответствующей горелки или ножей может повредить полупроводящий экран и вызвать пробой
• Храните муфту в сухом месте, избегая длительного контакта с прямыми солнечными лучами - хотя материал устойчив к УФ, долгосрочное воздействие может изменить эластичность некоторых элементов
