Муфта соединительная 3ПСТ -6- 70/120-Б с болт. наконечниками | 65521 КВТ

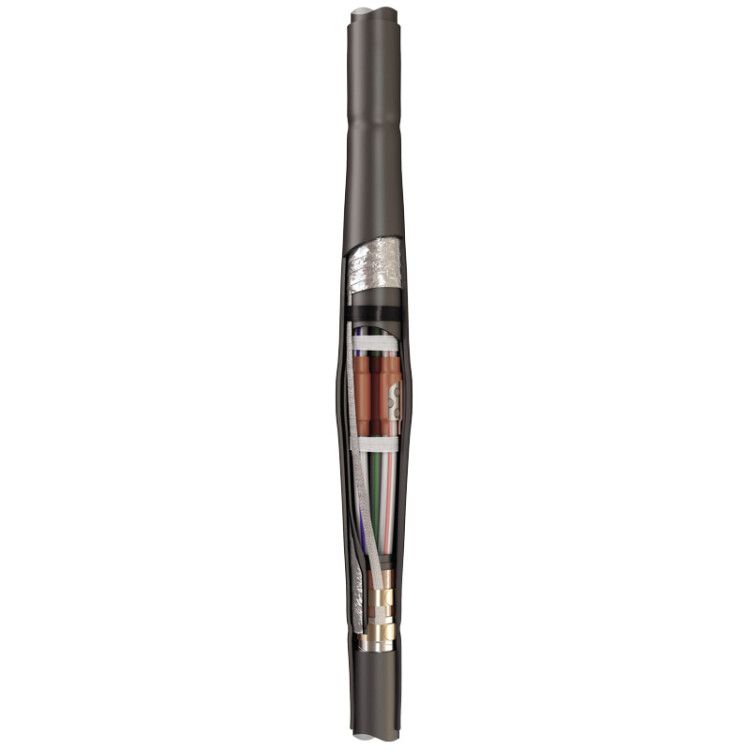

Муфта кабельная соединительная 3ПСТ-6-70/120-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с пластиковой изоляцией на напряжение до 6 кВ. Она применяется в , тоннелях и коллекторах, где важна герметичность, долговечность и безопасность. Артикул 65521 соответствует требованиям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта 3ПСТ-6-70/120-Б используется для соединения трёхжильных кабелей с изоляцией из ПВХ, в том числе типов АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогов - как с броней, так и без неё. Подходит для установки в условиях повышенной влажности и механических нагрузок: в грунте, кабельных каналах, тоннелях, коллекторах и камерах. Произведённая из полиолефина без галогенов, она безопасна при возгорании и не выделяет токсичных веществ.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное сечение проводника: 70–120 мм2
• Внешний диаметр кабеля: до 51,8 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: полиолефин, без галогенов (HF-Free)
• Изоляция: пластиковый материал с термоплавким клеем внутри
• Цвет: чёрный
• Тип наконечников: болтовые
• Способ монтажа: термоусадка
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями типа АВВГ-6, АВБбШв-6, АПвБбШв-6 и им подобными. Установка требует нагрева пропановой горелкой (например, ПГ от КВТ). Конструкция предусматривает два уровня защиты:

• Внутренние термоусаживаемые манжеты с клеем - формируют герметичную изоляцию вокруг жил;
• Наружный кожух - усиливает механическую прочность и дополнительно герметизирует соединение.

Заземление бронированных кабелей осуществляется без пайки: используются роликовые пружины постоянного давления, которые плотно прижимают медный заземляющий провод к броне. Это снижает риск перегрева кабеля и ускоряет работу. Экран кабеля восстанавливается с помощью алюминиевой фольги и перемычки, фиксируемой теми же пружинами. Болтовые наконечники позволяют выполнять соединение жил без опрессовки - достаточно просто затянуть болтами.

Безопасность и стандарты

Муфта 3ПСТ-6-70/120-Б изготовлена из материалов без галогенов - при воздействии высоких температур не выделяет едких паров хлора или фтора. Соответствует требованиям ТУ 3599-006-97284872-2006 и рекомендована к применению согласно ГОСТ 34839-2022. Температурный диапазон –50…+50 C гарантирует работоспособность в суровых климатических условиях, включая холодные регионы России.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - предотвращает попадание влаги и грязи;
• Непаянная система заземления - быстрый монтаж, минимум рисков повреждения кабеля;
• Универсальность: можно использовать как с болтовыми, так и с опрессовываемыми наконечниками (комплект адаптирован);
• Устойчивость к механическим нагрузкам - армированная конструкция сохраняет форму даже при оседании грунта;
• Экологическая безопасность - материалы не содержат галогенов, что важно для замкнутых помещений и экологически чувствительных зонах.

Ограничения применения

• Не для кабелей с бумажной изоляцией или маслонаполненных систем;
• Не допускается использование вне указанного диапазона температур - ниже –50 C возможна потеря эластичности материала;
• Внешний диаметр кабеля не должен превышать 51,8 мм - иначе невозможна полноценная усадка;
• Требуется специальный инструмент: пропановая горелка и набор для срыва болтовых наконечников (НМБ-6 от КВТ) - без них монтаж невозможен.

Примеры использования

• Подземное соединение кабелей питания на распределительных пунктах ЖКХ;
• Обход участков с ремонтом в городских кабельных коллекторах;
• Соединение кабелей в тоннелях метрополитена или железнодорожных путях;
• Линии электроснабжения промышленных объектов с бронированными кабелями АВБбШв-6.

Практические советы

• Перед монтажом проверьте соответствие внешнего диаметра кабеля - максимум 51,8 мм; если больше - выберите другую муфту;
• При работе с бронированным кабелем обязательно используйте пружины постоянного давления - они должны равномерно прилегать ко всей окружности брони;
• Нагревайте муфту равномерно, начиная с центральной части, чтобы избежать образования воздушных пузырей под клеем;
• Не используйте открытый пламя слишком долго - перегрев может деформировать полиолефин;
• Храните муфту в сухом месте при комнатной температуре - перед монтажом не вскрывайте упаковку заранее.
