Муфта соединительная 5ПСТ-1-16/25 без болт. наконечников | 60357 КВТ

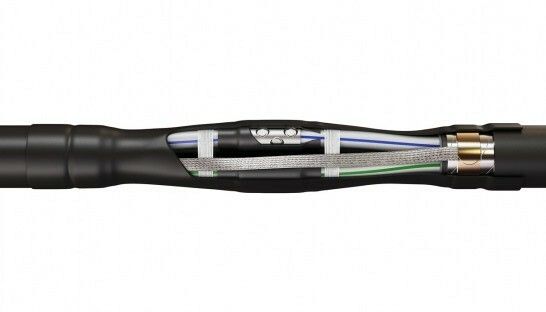

Муфта кабельная соединительная 1 кВ 5ПСТ-1-16/25 от КВТ предназначена для надёжного и герметичного соединения пятижильных силовых кабелей с пластмассовой изоляцией и броней, рассчитана на работу в условиях экстремальных температур и высокой влажности. Артикул 60357 применяется там, где важна безопасность, долговечность и отсутствие токсичных выделений при нагреве.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 5ПСТ-1-16/25 используется для создания ответвленных и прямых соединений между пятижильными кабелями с изоляцией из ПВХ, СПЭ или ЭПР, с броней или без неё. Подходит для работы в распределительных сетях до 1 кВ. Применяется в промышленных объектах, энергообъектах, на транспорте, в системах автоматизации и других местах, требующих прочного и герметичного соединения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: термоусадка с применением тепловой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Состав: безгалогенная полимерная композиция (HF = Halogen Free)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 5ПСТ-1-16/25 совместима с кабелями типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Монтаж выполняется путём равномерного прогрева термоусаживающихся элементов пропановой горелкой (например, ПГ от КВТ). Установка занимает несколько минут, не требует сварки или пайки.

Для кабелей с металлической броней предусмотрена непаянная система заземления: используются роликовые пружины постоянного давления, входящие в базовый комплект. Однако для гарантированного контакта с броней из стали или алюминия требуется доп. установка «Комплекта заземления КМПБ». Также важно соблюдать минимальный радиус изгиба кабеля перед монтажом - он должен быть не менее 10 внешних диаметров кабеля.

Безопасность и стандарты

Муфта 5ПСТ-1-16/25 изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные пары хлора, фтора или брома. Это делает её безопасной для закрытых помещений, метро, тоннелей и объектов с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею внутри манжет и кожуха - полностью исключается попадание влаги и пыли
• Автоматическая герметизация при термоусадке - не нуждается в дополнительном уплотнении
• Универсальность: можно использовать как с опрессовкой, так и с болтовыми соединителями
• Стойкость к перепадам температур - работает даже в холодных регионах
• Армированный кожух повышает механическую прочность и защищает от воздействия окружающей среды
• Не содержит галогенов - экологически безопасна и соответствует современным нормам

Ограничения применения

• Не для кабелей с бумажной изоляцией или маслонаполненных кабелей
• Запрещено использование при температурах ниже –50 C или выше +50 C
• Требуется обязательное наличие пропановой горелки и правильного режима прогрева - недостаточный нагрев снижает качество герметизации
• Не заменяет первичную изоляцию кабеля - должна монтироваться только на участках с целой основной изоляцией
• Без комплекта заземления КМПБ нельзя использовать с кабелями, имеющими броню из стали или алюминия

Примеры использования

• Подключение питания к насосным станциям в канализационных колодцах
• Соединение кабелей в подземных кабельных трассах городских коммуникаций
• Обустройство точек ответвления на промышленных конвейерах с частыми вибрациями
• Ремонт поврежденных участков кабельной линии в цехах с высокой влажностью
• Монтаж в тоннелях метрополитена, где запрещён выход токсичных веществ при перегреве

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (16–25 мм2) - не используйте для более тонких или толстых жил
• При работе с бронированной линией всегда устанавливайте «Комплект заземления КМПБ» - без него возможен риск потери заземления
• Используйте только рекомендованную горелку ПГ (КВТ): слишком высокая температура может повредить материал, а низкая - не вызовет полноценную усадку
• Проверяйте плотность усадки всех элементов: они должны плотно прилегать к кабелю без пузырей и воздушных прослоек
• Храните муфту в сухом месте при комнатной температуре - не допускайте длительного воздействия прямого UV-излучения
• Не используйте старый или деформированный комплект - все элементы должны иметь заводскую маркировку и целостность покрытия
