Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040017 Нева Транс

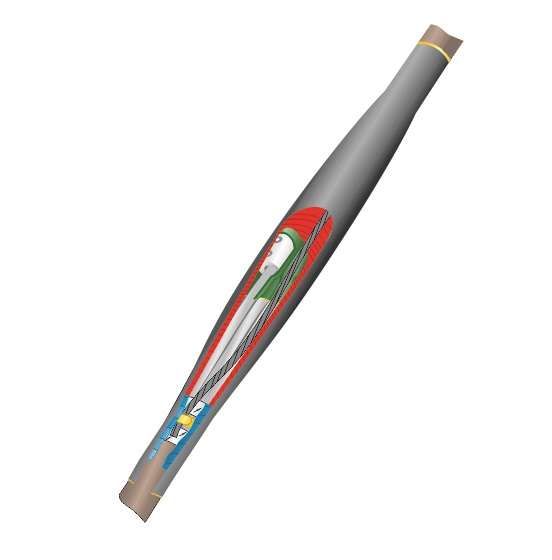

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(16-25) с болтовыми соединителями от Нева-Транс Комплект - это надёжное решение для герметичного соединения пятижильных силовых кабелей с броней и пластмассовой изоляцией на напряжение до 1 кВ. Применяется в условиях повышенной влажности, низких температур и в местах с ограниченным доступом.

Назначение и область применения

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(16-25) с болтовыми соединителями используется для соединения двух участков пятижильных силовых кабелей сечением 16–25 мм2, имеющих бумажную или пластмассовую изоляцию и металлическую броню. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Обеспечивает долговременную герметичность и пожаробезопасность даже при длительной эксплуатации в условиях высокой влажности.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 16–25 мм2
• Количество жил: 5
• Тип изоляции кабеля: пластмассовая или бумажная
• Исполнение: нг-LS - не поддерживают горение, с пониженным дымо- и газовыделением
• Способ монтажа: термоусадка
• Защитный покров: наличие брони у кабеля учтено в конструкции
• Рабочий температурный диапазон: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Материал корпуса: полимер
• Тип соединителей: болтовые

Совместимость и монтаж

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(16-25) с болтовыми соединителями совместима исключительно с кабелями того же типа - пятижильными, с броней и пластмассовой изоляцией. Для установки требуется:

• Подготовленные концы кабелей с зачищенными жилами и бронёй;
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Закрепление провода заземления к броне через пружины давления и терки - предусмотрены в комплекте;
• Обязательное использование болтовых соединителей для контактов между жилами - они обеспечивают механическую прочность и низкое переходное сопротивление.

Не допускается применение с кабелями без брони или с другим числом жил. Установка возможна только после точного соблюдения технологии термоусадки - перегрев или недостаточный прогрев снижают герметичность.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы не распространяют горение (нг) и имеют низкий уровень дымо- и газовыделения (LS)
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ

Преимущества

• Высокая степень защиты IP67 благодаря термоусадочному кожуху с клеевым слоем - предотвращает попадание воды и пыли
• Стабильная работа при экстремальных температурах - от –50 C до +50 C
• Болтовые соединители обеспечивают надёжный контакт без сварки или опрессовки
• Экологическая безопасность - материалы не выделяют токсичных веществ при нагреве или возгорании
• Устойчивость к влаге позволяет использовать муфту прямо в грунте без дополнительных защитных камер

Ограничения применения

• Не применяется для кабелей с бумажной маслонаполненной изоляцией - только с пластмассовой
• Не рекомендовано использование вне диапазона температур –50…+50 C
• Требуется обязательное соблюдение технологии термоусадки - неквалифицированный монтаж приведёт к протечкам и выходу из строя
• Не предназначен для кабелей сечением менее 16 мм2 или более 25 мм2
• Не заменяет распределительную коробку - только для прямого соединения двух участков кабеля

Примеры использования

• Соединение кабелей питания на насосных станциях в подземных коммуникациях
• Ремонт повреждённого участка кабельной линии в тоннеле метрополитена
• Прокладка силового кабеля в промышленном цеху с высокой влажностью и риском затопления
• Подключение кабеля от трансформаторной подстанции к распределительному щиту в земляном канале

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 16–25 мм2
• Используйте только специализированный фен или горелку с регулировкой температуры - обычный бытовой фен не обеспечит нужного прогрева
• При работе в холодную погоду (ниже –20 C) согрейте муфту перед установкой до комнатной температуры
• Проверьте целостность клеевого слоя внутри термоусадочного кожуха - он должен быть равномерным, без трещин
• После завершения монтажа проведите визуальный осмотр: все жилы должны плотно прилегать к болтовым соединителям, броня - надёжно заземлена
• Храните муфту в сухом месте при температуре от –10 C до +30 C - хранение при минусовых температурах может сделать полимер хрупким
