Муфта соединительная ПСТк (4-10) х 4 - 10 | 57249 КВТ

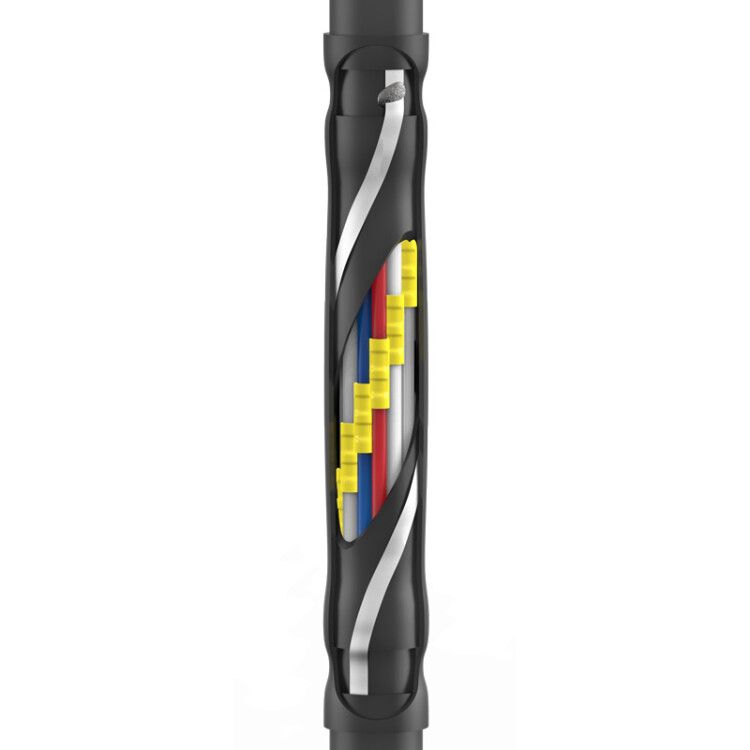

Муфта кабельная соединительная ПСТк (4-10) х 4-10 от КВТ предназначена для надёжного соединения и восстановления контрольных кабелей с ПВХ-изоляцией на напряжение до 1 кВ. Изделие выполнено в виде термоусаживаемой муфты с встроенной изолирующей гильзой и герметичным кожухом, обеспечивая долговечность даже в сложных условиях эксплуатации.

Назначение и область применения

Муфта кабельная соединительная ПСТк (4-10) х 4-10 используется для:

• соединения двух участков контрольного кабеля;
• ремонта повреждённых участков кабеля без замены всего провода;
• восстановления изоляции при обрыве или механическом повреждении.

Подходит для кабелей с ПВХ-изоляцией, как с броней, так и без неё. Применяется в системах автоматизации, управления, сигнализации, где требуется сохранить целостность цепей малой мощности. Устанавливается в земле, кабельных каналах, тоннелях, камерах и других закрытых помещениях.

Технические характеристики

• Количество жил: 10
• Номинальное сечение проводника: 4 – 10 мм²
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик без галогенов (HF=0)
• Рабочая температура: от -50 °C до +50 °C
• Цвет: чёрный
• Стандарт: ТУ 3599-061-97284872-2014
• Состав: материалы не выделяют токсичные газы при нагреве или возгорании

Совместимость и монтаж

Муфта ПСТк (4-10) х 4-10 совместима с кабелями следующих типов: КВВГ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ. Для соединения жил внутри муфты применяются изолированные гильзы ГСИ (КВТ), которые уже входят в комплект. Обжим гильз выполняется пресс-клещами: СТА-01, СТВ-01, СТК-01 или набором СТF от КВТ.

Монтаж происходит в три этапа:

1. Зачистка изоляции кабеля и вставка жил в гильзы ГСИ.
2. Обжим гильз пресс-клещами — одновременно создаётся электрический контакт и изоляция.
3. Нагрев термоусаживаемой трубки с помощью пропановой горелки ПГ (КВТ), бутановой горелки или фена ТТ-1800 (КВТ). При этом расплавленный клей заполняет все зазоры, обеспечивая герметичность.

Не требует дополнительной изоляции или герметизации после установки.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-061-97284872-2014. Материалы не содержат галогенов — при воздействии огня не выделяют едких паров, что важно для помещений с людьми и ограниченной вентиляцией. Устойчивость к перепадам температур и ультрафиолету позволяет использовать изделие вне помещений, хотя рекомендовано применение в защищённых средах.

Преимущества

• Одновременная изоляция и соединение жил благодаря встроенным гильзам ГСИ — снижает риск ошибок при монтаже.
• Высокая степень герметизации за счёт термоплавкого клея — предотвращает попадание влаги и пыли.
• Устойчивость к экстремальным температурам — работает в холодных регионах и при перегреве.
• Экономия времени — весь процесс занимает 5–10 минут при наличии подходящего инструмента.
• Совместимость с популярными инструментами КВТ — не требует специализированного оборудования.

Ограничения применения

• Не предназначен для силовых кабелей выше 1 кВ — использование на более высоких напряжениях недопустимо.
• Не рассчитана на постоянное погружение в воду — допускается лишь временное воздействие влаги при правильной герметизации.
• Требует наличия теплового инструмента — невозможен монтаж без горелки или фена.
• Не подходит для кабелей с металлической оболочкой, отличной от брони (например, свинцовой или алюминиевой).
• Не следует использовать при температурах ниже -50 °C — материал становится хрупким.

Примеры использования

• Соединение контрольных кабелей на промышленных станках в цехах с повышенной влажностью.
• Ремонт повреждённого кабеля в кабельном канале тепловой станции.
• Восстановление линии связи между пультом управления и датчиками в зимних условиях (Арктика, Сибирь).
• Монтаж в подземных кабельных трассах метрополитена или железнодорожных путях.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — используйте только жилы 4–10 мм². Более тонкие или толстые провода не будут плотно фиксироваться в гильзе.
• При работе в сыром месте перед установкой просушите концы кабеля — влага под термоусадкой может вызвать коррозию.
• Нагревайте равномерно, начиная с середины муфты и двигаясь к краям — это предотвращает образование воздушных пузырей.
• Не используйте открытый пламя слишком долго — перегрев может повредить пластиковую оболочку.
• Храните муфту в сухом месте при температуре от -10 до +30 °C — длительное хранение при минусовых температурах снижает эластичность материала.
• Для массового монтажа рекомендуется использовать набор СТF от КВТ — он удобнее для работы с множеством жил.
