Муфта соединительная ПСТк (4-7) х 0,75-1,5 | 57245 КВТ

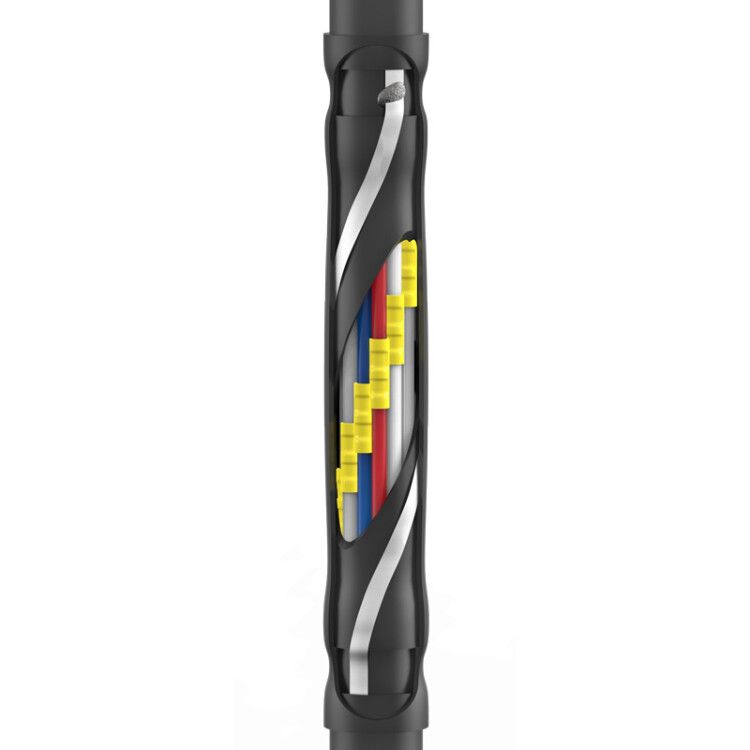

Муфта кабельная соединительная ПСТк (4-7) х 0,75-1,5 от КВТ предназначена для надёжного соединения и восстановления контрольных кабелей с ПВХ-изоляцией на напряжение до 1 кВ. Применяется в условиях повышенной влажности, подземной прокладке и закрытых кабельных сооружениях.

Назначение и область применения

Муфта кабельная соединительная ПСТк (4-7) х 0,75-1,5 используется для соединения жил контрольных кабелей с пластиковой изоляцией, как с броней, так и без неё. Подходит для работ в местах, где требуется герметичность и долговечность — в земле, кабельных каналах, тоннелях, камерах и распределительных устройствах. Номинальное напряжение 1 кВ позволяет применять её в системах управления, автоматизации, сигнализации и слаботочных сетях.

Технические характеристики

• Количество жил: 7
• Номинальное сечение проводника: 0,75–1,5 кв.мм
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Состав: без галогенов (HF = Halogen Free)
• Цвет: черный
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Материал изоляции: пластик
• Нормативный документ: ТУ 3599-061-97284872-2014
• Комплектация: без соединителей (гильзы ГСИ в комплект не входят)

Совместимость и монтаж

Муфта ПСТк (4-7) х 0,75-1,5 совместима с кабелями следующих типов: КВВГ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ. Для соединения жил необходимо использовать изолированные гильзы ГСИ (например, от КВТ), которые обеспечивают одновременную механическую связь и электроизоляцию. Опрессовка гильз выполняется пресс-клещами СТА-01, СТВ-01, СТК-01 или набором СТF.

Монтаж производится методом термоусадки: нагрев термоусаживаемой трубки вызывает её сжатие и активирует термоплавкий клей внутри, который заполняет все зазоры и создаёт герметичный шов. Для нагрева рекомендуются пропановые горелки ПГ (КВТ), бутановые горелки или фен ТТ-1800 (КВТ).

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-061-97284872-2014. Полимерные материалы не содержат галогенов — при возгорании не выделяют токсичные газы, что повышает безопасность в замкнутых помещениях. Устойчивость к УФ-излучению и перепадам температур делает её пригодной для длительной эксплуатации в агрессивных средах.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри термоусаживаемой трубки
• Стойкость к влаге, перепадам температур и механическим нагрузкам
• Экологическая безопасность: состав без галогенов
• Удобство монтажа: один элемент решает задачи изоляции, защиты и герметизации
• Поддержка стандартизованных инструментов КВТ — совместимость с популярными пресс-клещами и горелками

Ограничения применения

• Не предназначен для соединения силовых кабелей с сечением более 1,5 кв.мм
• Не применяется в условиях постоянного погружения в воду — требует установки в защищённых кабельных сооружениях
• Требует наличия специализированного инструмента для монтажа (горелка, пресс-клещи)
• Не содержит в комплекте гильзы ГСИ — их необходимо приобрести отдельно
• Не рекомендуется для открытой прокладки на солнце без дополнительной защиты — хотя материал устойчив к УФ, длительное воздействие снижает срок службы

Примеры использования

• Соединение контрольных кабелей в системах автоматизации цехов
• Ремонт повреждённых участков кабеля в кабельных колодцах метро
• Обустройство точек ответвления в системах видеонаблюдения и охранной сигнализации
• Замена участка кабеля в подземных коммуникациях теплосетей
• Монтаж в промышленных щитовых и распределительных пунктах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (0,75–1,5 кв.мм) и числа жил (до 7) — использование вне этих пределов нарушает герметичность и изоляцию
• Выбирайте гильзы ГСИ с подходящими размерами — они должны плотно охватывать жилы, но не деформировать их при опрессовке
• При нагреве равномерно перемещайте горелку по всей длине муфты — избегайте локального перегрева, чтобы не повредить термопластик
• Убедитесь, что место монтажа сухое и свободно от грязи — частицы пыли могут нарушить адгезию клея
• Храните муфту в оригинальной упаковке, в прохладном, сухом месте — избегайте прямого солнечного света
• Проверяйте целостность термоусаживаемой трубки перед установкой — трещины или деформации недопустимы
