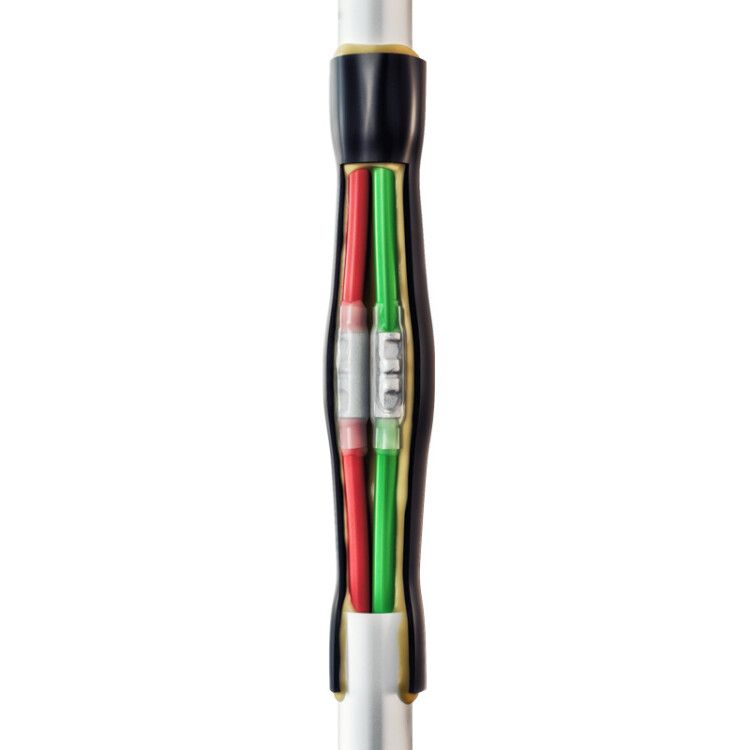

Муфта соединительная 3ПСТ мини - 6/10 нг-LS без болт. наконечников | 69176 КВТ

Муфта кабельная соединительная 3ПСТ мини - 6/10 нг-LS от КВТ предназначена для надёжного и безопасного соединения кабелей с пластмассовой изоляцией сечением 6–10 мм2 на напряжение до 1 кВ. Благодаря термоусадочной технологии и негорючему составу без галогенов, она подходит для установки в помещениях, траншеях и других условиях, где важна пожаробезопасность и герметичность.

Назначение и область применения

Муфта кабельная соединительная 3ПСТ мини - 6/10 нг-LS применяется для соединения одножильных и многожильных кабелей с изоляцией из ПВХ или сшитого полиэтилена. Подходит для кабелей типов: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, а также бронированных - ВБбШв, ВБВ, ПВББШП и аналогичных. Устанавливается в закрытых и открытых системах: кабельные каналы, трубы, грунт, подвалы, технологические помещения. Не рекомендуется для прямой эксплуатации на открытом воздухе без защиты от механических повреждений.

Технические характеристики

• Количество жил: 3
• Сечение проводника: 6 – 10 мм2
• Номинальное напряжение: 0,6 / 1 кВ
• Рабочая температура: от -50 C до +50 C
• Материал корпуса: негорючий термопластик без галогенов
• Цвет: чёрный
• Тип монтажа: термоусадка
• Стандарт: ТУ 3599-062-97284872-2014
• Герметизация: двойной контур - изоляция контактов и восстановление оболочки
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 3ПСТ мини - 6/10 нг-LS совместима с кабелями того же сечения и типа, что указано в спецификации. Для монтажа требуется:

• пресс-клещи СТК-05 или СТВ-05 для опрессовки медных гильз;
• высокотемпературный фен или бутановая горелка «КВТ» для равномерного нагрева термоусадочных элементов.

Перед сборкой зачищают изоляцию кабеля, вставляют жилы в гильзы, опрессовывают, затем последовательно нагревают прозрачную термотрубку (изоляция соединения) и чёрную внешнюю трубку (восстановление оболочки). Наличие клеевого слоя обеспечивает плотное прилегание и исключает попадание влаги. Для бронированных кабелей используются пружины ППД и заземляющий провод - они входят в комплект.

Безопасность и стандарты

Муфта соответствует требованиям ТУ 3599-062-97284872-2014 и прошла испытания на пожарную безопасность. Состав материала без галогенов снижает выделение токсичных веществ при возгорании. Оболочка устойчива к воздействию ультрафиолета, что позволяет использовать её в подземных и частично открытых трассах. Температурный диапазон (-50…+50 C) гарантирует работу в суровых климатических условиях.

Преимущества

• Двойная герметизация: изоляция контактов + восстановление оболочки - повышенная защита от влаги и пыли.
• Негорючий материал (нг-LS) - безопасно применять в местах с высокими требованиями к пожарной безопасности.
• Отсутствие галогенов - минимальное образование едких паров при перегреве.
• Универсальность: один тип муфты подходит для 2-, 3-, 4- и 5-жильных кабелей в пределах сечения 6–10 мм2.
• Клеевой слой внутри всех термоусадочных трубок - гарантированная адгезия без дополнительных действий.

Ограничения применения

• Не предназначен для кабелей с сечением менее 6 мм2 или более 10 мм2 - возможен перегрев или плохая герметизация.
• Не заменяет соединители для силовых кабелей выше 1 кВ - максимальное напряжение ограничено.
• Требуется точный контроль температуры при термоусадке: недостаточный нагрев - слабая герметизация; перегрев - деформация материалов.
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивными химикатами - материал не рассчитан на такие нагрузки.

Примеры использования

• Соединение кабелей ВВГнг-LS между распределительными щитами в офисном здании.
• Замена повреждённого участка кабеля NYM в подземном кабельном колодце.
• Обеспечение герметичного соединения в цеху с высокой влажностью - например, на пищевом производстве.
• Подключение бронированного кабеля ВБбШв к шкафу управления насосной станцией - с обязательным заземлением через пружины ППД.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже небольшое отклонение влияет на качество опрессовки.
• При работе с бронированными кабелями обязательно используйте пружины ППД и заземляющий провод - они встроены в комплект и необходимы для электробезопасности.
• Нагревайте термоусадочные трубки равномерно, начиная с середины, двигаясь к краям - так избежите образования воздушных пузырей.
• Храните муфту в сухом месте при температуре от -10 C до +30 C - экстремальные значения могут изменить эластичность термопластика.
• Не используйте обычный бытовой фен - нужна температура не ниже 200 C, которую даёт только профессиональный инструмент «КВТ».
