Муфта соединительная 3ПСТ(б) мини - 6/10 нг-LS без болт. наконечников | 74679 КВТ

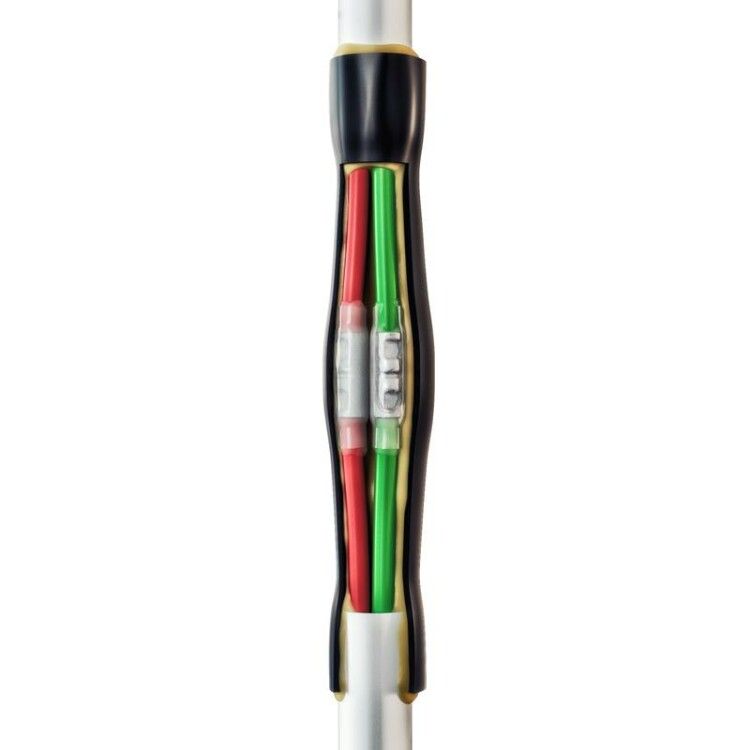

Муфта кабельная соединительная 3ПСТ(б) мини - 6/10 нг-LS без болтовых наконечников от КВТ предназначена для надёжного и герметичного соединения медных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 0,6 кВ. Изделие выполнено из полиолефина без галогенов, что делает его безопасным для использования в закрытых помещениях и подземной прокладке.

Назначение и область применения

Муфта 3ПСТ(б) мини - 6/10 нг-LS без болтовых наконечников применяется для соединения одножильных и многожильных медных кабелей сечением 6–10 мм2. Подходит для кабелей с пластмассовой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВС, ВБбШв и других аналогов. Устройство обеспечивает изоляцию и механическую защиту соединения, сохраняя целостность оболочки кабеля. Особенно эффективна при прокладке в земле, кабельных каналах, трубах и других условиях, где требуется повышенная герметичность и долговечность.

Технические характеристики

• Количество жил: 3
• Сечение проводника: 6–10 мм2
• Номинальное напряжение: 0,6 кВ (600 В)
• Тип монтажа: термоусадка
• Материал корпуса: полиолефин
• Состав: безгалогенный (нг-LS)
• Рабочий температурный диапазон: от –50 C до +50 C
• Внешний диаметр кабеля: до 12 мм
• Цвет: чёрный
• Стандарт: ТУ 3599-062-97284872-2014
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 3ПСТ(б) мини - 6/10 нг-LS без болтовых наконечников совместима с кабелями, имеющими изоляцию из ПВХ или сшитого полиэтилена. Для монтажа требуются:

• пресс-клещи СТК-05 или СТВ-05 - для опрессовки медных лужёных гильз;
• высокотемпературный фен или бутановая горелка «КВТ» - для равномерного нагрева термоусадочных элементов.

Процедура монтажа включает зачистку жил, установку гильз, опрессовку, последовательную термоусадку прозрачных изоляционных трубок и чёрного защитного кожуха. Наличие двух уровней герметизации - внутреннего (изоляция контактов) и внешнего (восстановление оболочки) - исключает попадание влаги. Для кабелей с броней предусмотрены пружины ППД и заземляющий провод, которые необходимо подключить согласно схеме.

Безопасность и стандарты

Муфта соответствует требованиям ТУ 3599-062-97284872-2014 и рекомендована для использования в соответствии с ГОСТ 34839-2022. Отсутствие галогенов в составе материала снижает выделение токсичных веществ при перегреве или возгорании, что важно для помещений с большой плотностью людей. Материалы устойчивы к воздействию ультрафиолета, влаги и перепадам температур, что позволяет применять изделие в открытой и подземной прокладке.

Преимущества

• Двухуровневая герметизация: изоляция контактов + восстановление оболочки - повышает надёжность соединения.
• Термоусадочные трубки с клеевым слоем обеспечивают плотное прилегание без воздушных пузырей.
• Материал полиолефин устойчив к химическим воздействиям и старению.
• Не требует сварки, пайки или болтовых соединений - ускоряет монтаж.
• Подходит для кабелей с броней благодаря комплекту заземления.
• Работает в широком диапазоне температур - от арктических условий до летней жары.

Ограничения применения

• Не предназначен для соединения алюминиевых проводов - только медные.
• Максимальный внешний диаметр кабеля - 12 мм; более крупные кабели не поместятся в корпус.
• Не допускается использование без термоусадочного оборудования - нельзя просто «прикрутить» или «обмотать».
• Не рассчитана на постоянное погружение в воду - хотя герметична, не является подводной муфтой.
• Не подходит для кабелей с сечением менее 6 мм2 - риск недостаточного контакта и перегрева.

Примеры использования

• Замена повреждённого участка кабеля ВВГнг-LS в подвале многоэтажного дома.
• Соединение силового кабеля ПВББШнг(А) при прокладке трассы в кабельном канале под дорогой.
• Обустройство ответвлений в распределительной коробке на объекте с повышенными требованиями к пожарной безопасности.
• Ремонт кабеля NYM в системе освещения на улице - благодаря UV-стойкости оболочки.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (6–10 мм2) и внешнего диаметра (не более 12 мм) - иначе муфта не будет герметично закрываться.
• При работе с бронированным кабелем обязательно подключите заземляющий провод и установите пружины ППД - игнорирование этого шага нарушает защиту от пробоя.
• Нагревайте термоусадочные трубки равномерно, начиная с центра и двигаясь к краям - так предотвращается образование складок и воздушных карманов.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие экстремальных температур может изменить эластичность материалов.
• Если нужна муфта для кабелей меньшего сечения (до 6 мм2), выбирайте другую модель - эта версия не адаптирована для них.
