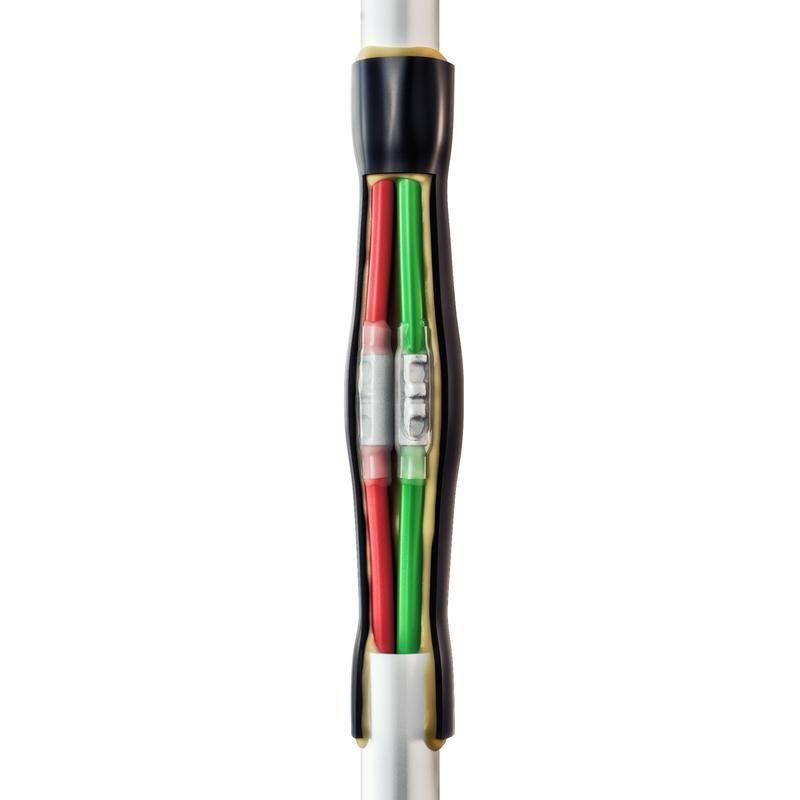

Муфта кабельная соединительная 0.4кВ 2ПСТ мини - 6/10 нг-LS КВТ 88055

Муфта кабельная соединительная 2ПСТ мини 6/10 нг-LS 0.4кВ от КВТ предназначена для надёжного и герметичного соединения кабелей с пластмассовой изоляцией сечением 6–10 мм2 на напряжение до 1 кВ. Эта термоусаживаемая муфта обеспечивает механическую прочность, электроизоляцию и защиту от внешних воздействий - идеально подходит для прокладки в земле, трубах и закрытых каналах.

Назначение и область применения

Муфта 2ПСТ мини 6/10 нг-LS 0.4кВ применяется для соединения двух или более жил кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ). Подходит для работы в условиях повышенной влажности, перепадов температур и агрессивной среды. Часто используется при ремонте повреждённых участков кабельных линий, подключении оборудования, модернизации сетей и прокладке в траншеях.

Технические характеристики

• Количество жил: 2 (универсальна для 2–5 жильных кабелей)
• Сечение проводника: 6–10 мм2 (совместима также с кабелями от 1 до 10 мм2)
• Номинальное напряжение: 0,6/1 кВ
• Тип исполнения: термоусаживаемая, с клеевым подслоем
• Материал корпуса: полимер, устойчивый к УФ-излучению
• Рабочая температура: от –50 C до +50 C
• Стандарты соответствия: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014
• Количество уровней герметизации: двойная - изоляция контактов + восстановление оболочки

Совместимость и монтаж

Муфта совместима с большинством кабелей с пластмассовой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВС, ВБбШв, ПВБВнг-LS, ВБбШнг(А) и аналогичными. Для кабелей с металлической бронью предусмотрена непаянная система заземления через пружины ППД и заземляющий провод.

Монтаж выполняется в три этапа:

1. Подготовка кабеля - зачистка изоляции, удаление брони (при наличии);
2. Обжим медных гильз ГМЛ(о) пресс-клещами СТК-05 или СТВ-05;
3. Нагрев термоусаживающихся элементов феном или бутановой горелкой «КВТ» до равномерной усадки.

Не требует сварки, пайки или специальных штампов. Все комплектующие находятся внутри одной упаковки.

Безопасность и стандарты

Муфта 2ПСТ мини 6/10 нг-LS 0.4кВ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Обеспечивает самозатухание пламени (нг-LS - мало , негорючий). Никогда не выделяет токсичных веществ даже при нагреве. Защита IP67 достигается благодаря плотному клеевому слою - предотвращает попадание воды и пыли.

Преимущества

• Два уровня герметичности: изоляция контактов и восстановление оболочки - снижают риск пробоя и коррозии;
• Универсальный состав позволяет использовать одну муфту на кабелях с 2–5 жилами и сечением от 1 до 10 мм2;
• Чёрная термотрубка устойчива к UV-излучению - безопасна для открытой прокладки;
• Клей внутри всех трубок гарантирует адгезию без воздушных пузырей;
• Лужёные медные гильзы исключают окисление и увеличивают срок службы соединения;
• Заземляющая система для бронированных кабелей - соответствие нормам безопасности.

Ограничения применения

• Не для кабелей с бумажной или маслонаполненной изоляцией;
• Не рекомендовано использование вне указанного диапазона температур (–50/+50 C);
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает плохую герметизацию;
• Не предназначен для постоянного погружения в воду - хотя IP67 допускает временное погружение, длительная работа под водой требует дополнительной защиты;
• Не заменяет распределительную коробку - только соединение одиночных участков кабеля.

Примеры использования

• Соединение кабелей ВВГнг-LS между щитком и насосной станцией в подвале;
• Ремонт повреждённого участка силового кабеля ПВБВнг-LS в траншее;
• Подключение освещения на территории объекта с применением NYM;
• Монтаж кабеля ВБбШв с бронёй - с обязательным заземлением через пружины ППД;
• Переход от одного типа кабеля к другому (например, ВВГ → NYM) в местах входа в оборудование.

Практические советы

• Выбирая муфту, ориентируйтесь на максимальное сечение кабеля - лучше взять запас, чем столкнуться с невозможностью установить гильзу;
• Проверьте целостность термоусаживаемых трубок перед монтажом - трещины или деформация недопустимы;
• Используйте только сертифицированные инструменты: пресс-клещи СТК-05 / СТВ-05 и горелки «КВТ». Альтернативные устройства могут повредить материал;
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении перед установкой - это повысит качество усадки;
• После завершения монтажа проверьте герметичность - легкий намёт на клеевой слой указывает на правильную сборку;
• На бронированных кабелях обязательно используйте все компоненты заземления - игнорирование этого шага нарушает требования ПУЭ.
