Муфта кабельная соединительная 0.4кВ 2ПСТ(б) мини - 6/10 нг-LS КВТ 88058

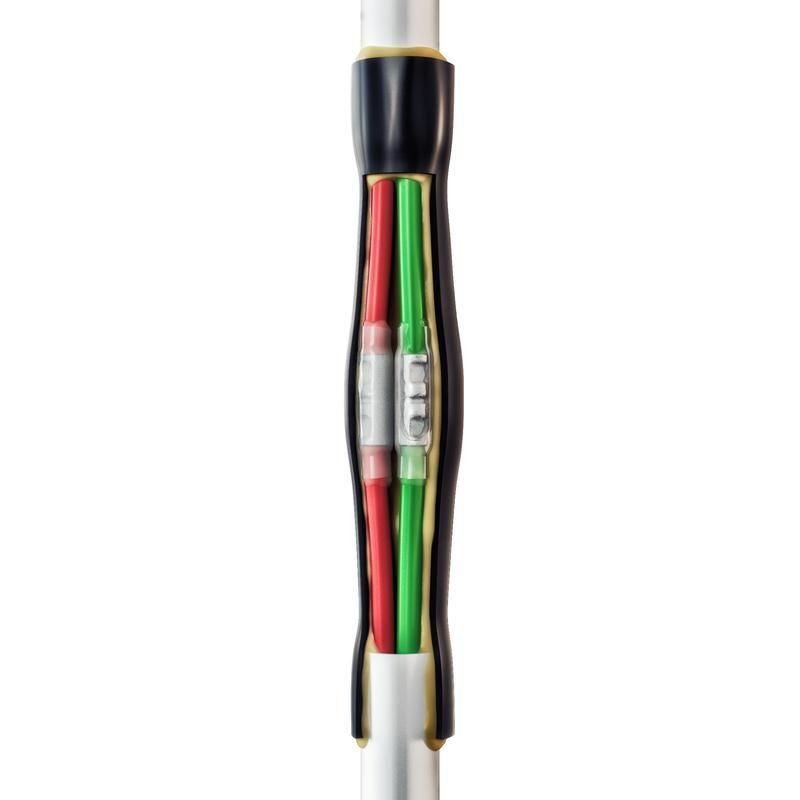

Муфта кабельная соединительная 2ПСТ(б) мини - 6/10 нг-LS, КВТ предназначена для надёжного и герметичного соединения двухжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Благодаря термоусадочному исполнению и двойной системе герметизации, эта муфта обеспечивает долговечную изоляцию даже в условиях повышенной влажности и перепадов температур. Артикул 88058 подходит для монтажа в подземных трассах, распределительных щитах и на объектах с требованием негорючести.

Назначение и область применения

Муфта кабельная соединительная 2ПСТ(б) мини - 6/10 нг-LS, КВТ применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ) в сетях до 1 кВ. Подходит для кабелей типа ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВБВнг-LS, ВБбШв и аналогичных. Используется там, где важна безопасность - в подземных каналах, траншеях, трубах, внутри зданий и на открытых участках. Особенно эффективна там, где требуется низкая дымообразование и негорючесть - например, в жилых комплексах, метро, офисах.

Технические характеристики

• Сечение жил: 6–10 мм2 (работает также с кабелями от 1 до 10 мм2)
• Номинальное напряжение: 0,6/1 (1,2) кВ
• Количество жил: 2 (универсальна для 2–5 жильных кабелей)
• Тип монтажа: термоусадка
• Материал: полимер с термоплавким клеем
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (при правильной установке)
• Устойчивость к УФ-излучению: да (оболочка восстанавливается без потери прочности)
• Соответствие: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта 2ПСТ(б) мини - 6/10 нг-LS, КВТ совместима с любыми кабелями указанного сечения, вне зависимости от числа жил - можно использовать на 2-, 3-, 4- и 5-жильных проводах. Монтаж выполняется в три этапа:

1. Подготовка кабеля: зачистить изоляцию, удалить броню (если есть), выровнять жилы.
2. Опрессовка: соединить жилы медными лужёными гильзами ГМЛ(о) с помощью пресс-клещей СТК-05 или СТВ-05.
3. Термоусадка: равномерно нагреть термоусадочные трубки феном или бутановой горелкой «КВТ». Нагрев начинается с центра, чтобы избежать воздушных пузырей.

Для кабелей с бронью предусмотрены пружины ППД и заземляющий провод - они подключаются к броне перед усадкой. Без брони эти элементы не используются.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Оболочка выполнена из негорючего материала (нг-LS), что снижает риск распространения пламени и уменьшает выделение дыма и токсичных веществ при возгорании. Это делает её подходящей для использования в местах массового скопления людей. Двойная герметизация предотвращает попадание влаги и пыли, что особенно важно при прокладке в грунте.

Преимущества

• Два уровня герметичности: изоляция контактов + восстановление внешней оболочки.
• Клеевой слой внутри всех термоусадочных трубок исключает необходимость дополнительной герметизации.
• Устойчивость к экстремальным температурам - работает в суровом климате.
• Не требует пайки - все соединения механические (опрессовка).
• Универсальность: одна муфта заменяет несколько типоразмеров для кабелей 1–10 мм2.
• Чёрная оболочка устойчива к УФ-излучению - подходит для поверхностного монтажа.

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуется специальная муфта.
• Не рекомендуется применять при температурах ниже –50 C во время монтажа - материал становится хрупким.
• Запрещено использование без термоусадки - просто надевать муфту недостаточно.
• Не подходит для постоянного погружения в воду - хотя IP67 допускает временное воздействие воды, длительное пребывание под водой требует дополнительной защиты.
• Не следует использовать для соединения алюминиевых жил - только медные.

Примеры использования

• Соединение кабелей ВВГнг-LS между этажами в многоэтажном доме.
• Обход повреждённого участка кабеля ПВБВнг-LS в подвале.
• Подключение питания к насосной станции в траншее с грунтом.
• Ремонт кабеля NYM в распределительном шкафу на производстве.
• Прокладка силового кабеля в кабельном канале под дорогой.

Практические советы

• Перед монтажом проверьте сечение кабеля - даже если он помечен как 10 мм2, реальное сечение может отличаться из-за износа или некачественного производства.
• Используйте только рекомендованные инструменты: пресс-клещи СТК-05/СТВ-05 и фен «КВТ» - другие устройства могут не обеспечить нужную температуру или равномерный нагрев.
• При работе в холодную погоду прогрейте муфту в помещении до +15…+20 C перед установкой.
• При монтаже на бронированных кабелях обязательно закрепите пружины ППД и подсоедините заземляющий провод к броне - иначе нарушится защита.
• Не используйте открытый огонь (газовая горелка без регулятора) - это может вызвать перегрев и деформацию термоусадки.
• Проверяйте целостность клеевого слоя после остывания - он должен быть равномерно распределён и не иметь трещин.
