Муфта соединительная 2ПСТ мини - 1/2,5 нг-LS без болт. соединителей | 88053 КВТ

Муфта кабельная соединительная 2ПСТ мини - 1/2,5 нг-LS КВТ предназначена для надёжного и герметичного соединения двухжильных кабелей с пластмассовой изоляцией малого сечения. Бренд КВТ реализовал компактную термоусаживаемую систему, подходящую для монтажа в ограниченных пространствах - от распределительных коробок до подземных трасс. Артикул 88053 обеспечивает совместимость с популярными типами кабелей, такими как ВВГнг-LS и NYM.

Назначение и область применения

Муфта 2ПСТ мини - 1/2,5 нг-LS КВТ применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ) на рабочее напряжение до 1 кВ. Подходит для кабелей сечением от 1 до 2,5 мм2. Устройство рассчитано на использование в закрытых и открытых условиях: внутри помещений, в кабельных каналах, трубах, траншеях и непосредственно в грунте. Часто используется при ремонте повреждённых участков, подключении оборудования, прокладке освещения, автоматизации и бытовой электросети.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 1–2,5 мм2
• Номинальное напряжение: 0,6/1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер с термоплавким клеем
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014
• Защита IP67 (при правильной сборке): защищает от пыли и временного погружения в воду

Совместимость и монтаж

Муфта 2ПСТ мини - 1/2,5 нг-LS КВТ совместима с кабелями: ПВС, ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(A), ПВББШнг(A) и аналогичными. Для монтажа требуется:

• Пресс-клещи СТК-05 или СТВ-05 - для обжима медных лужёных гильз ГМЛ(о);
• Высокотемпературный фен или бутановая горелка «КВТ» - для равномерного нагрева термоусадочных элементов;
• Не требуются пайка, сварка или специальные инструменты кроме указанных.

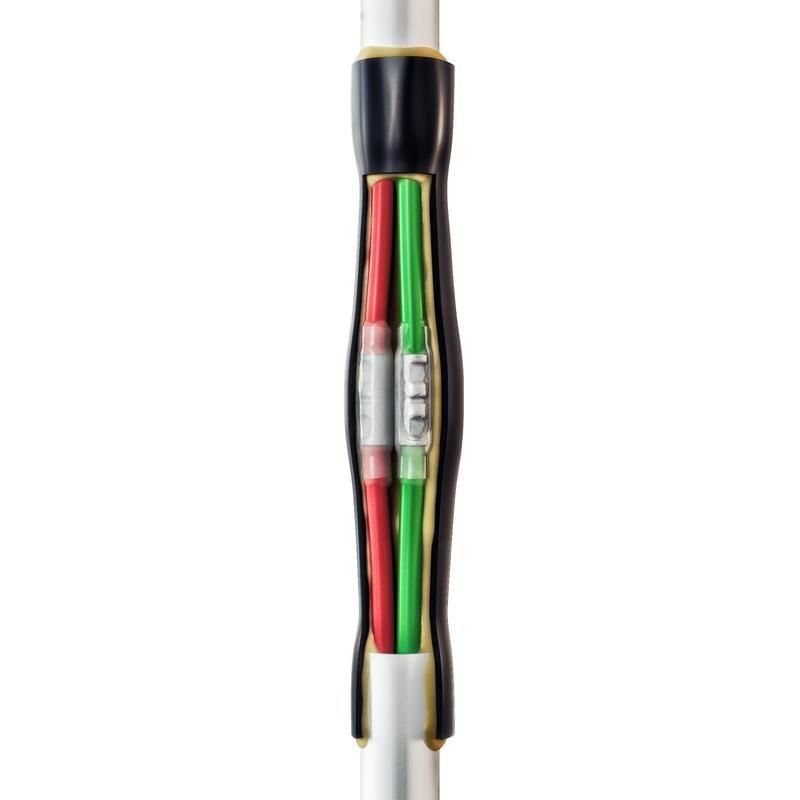

Процедура монтажа: зачистить жилы, вставить в гильзу, обжать, одеть термотрубки, прогреть. Оболочка кабеля восстанавливается чёрной термоусадочной трубкой, контакты изолируются прозрачной. Наличие двойного контура герметичности исключает попадание влаги.

Безопасность и стандарты

Муфта сертифицирована по ГОСТ 34839-2022, что гарантирует соответствие нормам безопасности для электроустановок до 1 кВ. Полимерная оболочка не распространяет горение (нг-LS - низкая задымляемость и низкая токсичность при возгорании). Конструкция не содержит металлических частей, способных вызвать коррозию. Температурный режим работы (-50…+50 C) позволяет применять её в суровых климатических условиях.

Преимущества

• Два уровня герметизации: изоляция контактов + восстановление внешней оболочки - снижают риск пробоя и короткого замыкания;
• Клеевой слой внутри всех термоусадочных трубок создаёт плотное, долговечное уплотнение без необходимости дополнительной герметизации;
• Чёрная оболочка устойчива к УФ-излучению - можно использовать вне помещения;
• Компактный размер - удобна для установки в tight-пространствах;
• Лужёные медные гильзы предотвращают окисление и увеличивают срок службы соединения;
• Один тип муфты работает с несколькими типами кабелей - упрощает запасы на объекте.

Ограничения применения

• Не предназначен для кабелей с бронёй - для них нужна другая версия с заземляющими пружинами и проводом (не входят в состав этой модели);
• Запрещено использовать с кабелями сечением более 2,5 мм2 - возможен перегрев и потеря герметичности;
• Не рекомендовано применение при температурах ниже –50 C или выше +50 C - материал становится хрупким или деформируется;
• Требуется точный контроль температуры при термоусадке - недогрев приведёт к плохой адгезии, перегрев - к прожиганию материала.

Примеры использования

• Подключение светильников в подвале через кабель ВВГнг-LS;
• Ремонт повреждённого участка кабеля NYM в стене после штробирования;
• Объединение двух групп розеток в квартире с выходом в кабельный канал;
• Прокладка силового кабеля между домом и хозблоком в траншее с последующей засыпкой;
• Монтаж системы аварийного освещения в холодном цеху при температуре –30 C.

Практические советы

• Перед монтажом проверьте сечение кабеля - даже небольшое превышение 2,5 мм2 делает соединение опасным;
• Используйте только оригинальные пресс-клещи СТК-05 / СТВ-05 - некачественный обжим вызывает нагрев и отказ;
• При работе с горелкой двигайте пламя равномерно, начиная с середины термоусадочной трубки - так избежите пузырей и складок;
• Не используйте обычный фен для волос - он не достигнет необходимой температуры (минимум 120 C);
• Если вы работаете с бронированным кабелем - выбирайте модель с пружинами ППД и заземляющим проводом, эта муфта для него не подходит;
• Храните муфты в сухом месте, избегайте длительного воздействия прямого солнца - хотя оболочка УФ-устойчива, долгое воздействие снижает эластичность.
