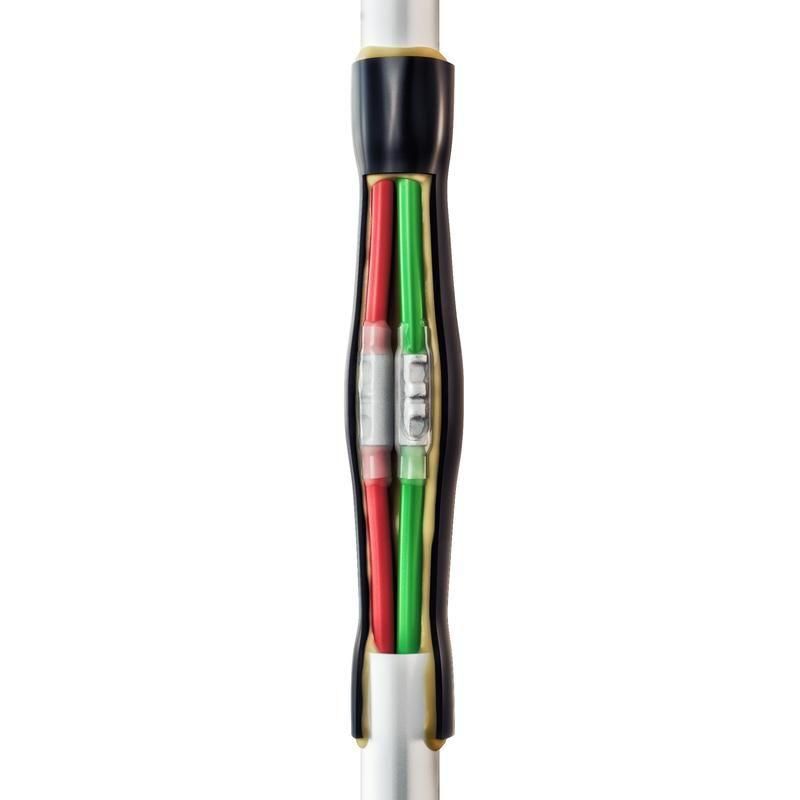

Муфта кабельная соединительная 0.4кВ 2ПСТ(б) мини - 1/2.5 нг-LS КВТ 88056

Муфта кабельная соединительная 2ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ (КВТ) предназначена для надёжного и герметичного соединения двухжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Благодаря термоусадочному исполнению и двойной системе герметизации, эта муфта обеспечивает долговечную изоляцию даже в условиях повышенной влажности и перепадов температур. Артикул 88056 от бренда КВТ подходит для монтажа в подземных сетях, кабельных каналах и внутри помещений.

Назначение и область применения

Муфта 2ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ (КВТ) используется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ) в цепях до 1 кВ. Подходит для кабелей типа: ПВС, ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и аналогичных.

Основные области применения:

• Подземная прокладка в траншеях и кабельных каналах;
• Монтаж в трубах, коллекторах, шахтах;
• Ремонт повреждённых участков кабельных линий;
• Обустройство ответвлений в распределительных щитах и наружных установках.

Технические характеристики

• Количество жил: 2 (возможно использование на 2–5 жильных кабелях с соответствующими сечениями);
• Номинальное напряжение: 0,6/1 кВ (до 1000 В переменного тока);
• Сечение проводника: 1…2,5 мм2 (оптимальный диапазон; допускается применение на кабелях до 10 мм2 за счёт универсальности комплекта);
• Тип монтажа: термоусадка - требует нагрева до 120–130 C;
• Материал: полимер с термоплавким клеевым слоем;
• Температура эксплуатации: от –50 C до +50 C;
• Степень защиты: IP67 (герметична при погружении в воду на глубину до 1 м на 30 минут);
• Устойчивость к УФ: да - внешняя оболочка не выгорает на солнце;
• Соответствие стандартам: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014.

Совместимость и монтаж

Муфта 2ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ (КВТ) совместима с любыми кабелями указанного сечения, вне зависимости от числа жил - от 2 до 5. Для многожильных кабелей unused каналы остаются свободными, но герметизация сохраняется.

Комплектация:

• Медные лужёные гильзы ГМЛ(о) - для опрессовки;
• Термоусаживаемые манжеты с клеем - для изоляции контактов (прозрачные);
• Защитный кожух с клеем - для восстановления оболочки (чёрный);
• 2 пружины ППД - для кабелей с бронёй;
• Заземляющий провод - для кабелей с металлической бронёй.

Требуемые инструменты:

• Пресс-клещи СТК-05 или СТВ-05 - для обжима гильз;
• Высокотемпературный фен или бутановая горелка «КВТ» - для равномерного прогрева термоусадочных элементов.

Не используйте открытый пламя - только контролируемый тепловой поток. Нагрев начинайте с середины термоусадочной трубки, двигаясь к краям.

Безопасность и стандарты

Муфта 2ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ (КВТ) соответствует требованиям ГОСТ 34839-2022 и прошла проверку на электробезопасность, механическую прочность и термическую стойкость. Полимерная оболочка не распространяет горение, что делает её безопасной для использования в закрытых помещениях и местах с высокой плотностью кабельных трасс.

Клеевой слой не содержит токсичных веществ и не выделяет опасных паров при термоусадке.

Преимущества

• Два уровня герметизации: изоляция контактов + восстановление оболочки - исключает попадание влаги;
• Устойчивость к УФ-излучению - можно использовать на открытом воздухе;
• Работает при экстремальных температурах - от –50 C до +50 C;
• Универсальный комплект - одна муфта подходит для кабелей сечением до 10 мм2;
• Наличие системы заземления для бронированных кабелей - снижает риск поражения током;
• Чёрный цвет корпуса маскирует загрязнения и не выгорает на солнце.

Ограничения применения

• Не применяется для алюминиевых проводников - только для меди;
• Не рекомендовано использование в средах с постоянным воздействием растворителей, масел или агрессивных химикатов;
• Не предназначен для прокладки в воде длительное время - хотя IP67 позволяет временный контакт, не рассчитана на постоянное погружение;
• Требуется точный контроль температуры при монтаже - недостаточный нагрев приведёт к плохой адгезии клея, перегрев - к деформации полимера.

Примеры использования

• Соединение двух участков кабеля ВВГнг-LS при ремонте освещения во дворе;
• Ответвление питания от основного кабеля ВБбШв к насосной станции в подвале;
• Замена повреждённого участка кабеля NYM в кабельном канале под дорогой;
• Монтаж входного кабеля в распределительный пункт на улице с бронированной защитой.

Практические советы

• Перед монтажом обязательно снимите изоляцию точно на длину, указанную в инструкции - слишком длинный конец увеличивает риск замыкания;
• Проверьте соответствие сечения кабеля и гильзы - для 2,5 мм2 используйте гильзу, помеченную для этого диапазона;
• При работе с бронированным кабелем всегда подключайте пружины ППД и заземляющий провод - игнорирование этого шага нарушает защиту;
• После термоусадки проверьте целостность оболочки: она должна быть плотно прилегающей, без пузырей и складок;
• Храните муфту в сухом месте при температуре от –10 C до +30 C - перепады влажности могут повлиять на клеевые слои.
