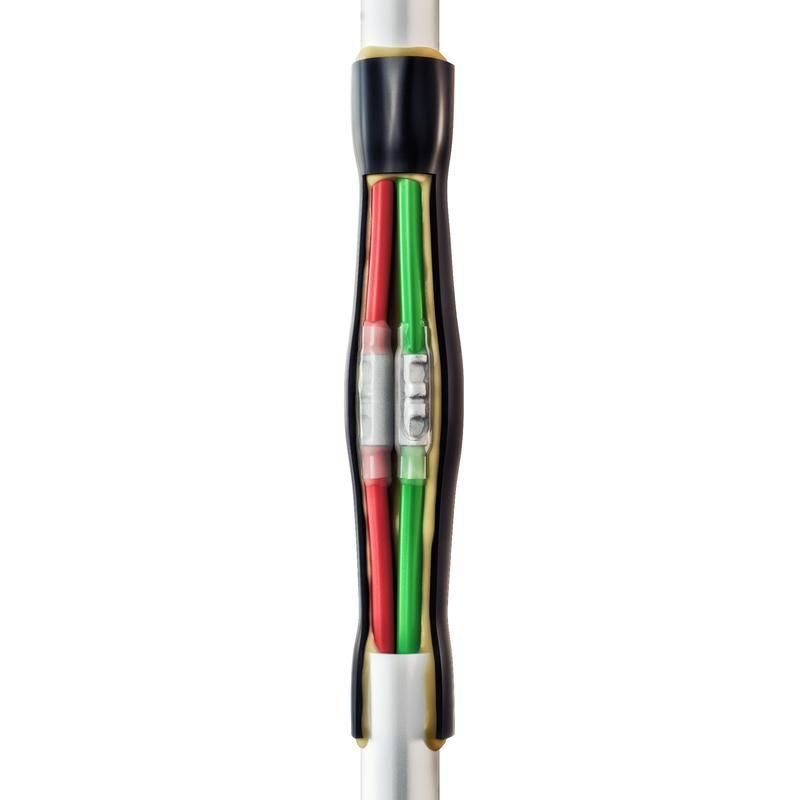

Муфта кабельная соединительная 0.4кВ 2ПСТ мини - 4/6 нг-LS КВТ 88054

Муфта кабельная соединительная 2ПСТ мини 4/6 нг-LS 0.4кВ (КВТ) предназначена для надёжного и герметичного соединения двухжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Благодаря термоусадочному исполнению и двойной системе герметизации, эта муфта обеспечивает долговечную изоляцию даже в условиях повышенной влажности и перепадов температур. Артикул 88054 от бренда КВТ подходит для монтажа в подземных трассах, кабельных каналах и внутри помещений.

Назначение и область применения

Муфта 2ПСТ мини 4/6 нг-LS 0.4кВ (КВТ) применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ) в сетях до 1 кВ. Подходит для кабелей типа ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВС, ВБбШв и других аналогичных. Универсальна для кабелей сечением от 1 до 10 мм2 - можно использовать как на двухжильных, так и на трёх-, четырёх- и пятижильных кабелях. Особенно эффективна при прокладке в земле, кабельных каналах, трубах и в помещениях с высокой влажностью.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ
• Рабочий диапазон сечений жил: 4–6 мм2 (совместим с кабелями 1–10 мм2)
• Количество жил: рассчитана на 2 жилы, но совместима с кабелями до 5 жил
• Тип монтажа: термоусадка
• Материал корпуса: полимер с термоплавким клеем
• Температура эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (герметична при погружении в воду)
• Устойчивость к УФ-излучению: да (оболочка сохраняет целостность на открытом воздухе)
• Соответствие стандартам: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта 2ПСТ мини 4/6 нг-LS 0.4кВ (КВТ) монтируется методом термоусадки. Для работы требуются:

• пресс-клещи СТК-05 или СТВ-05 - для опрессовки медных гильз;
• высокотемпературный фен или бутановая горелка «КВТ» - для равномерного нагрева термоусадочных элементов.

Процедура монтажа:

1. Зачистить концы кабеля, зачистить жилы до нужной длины.
2. Вставить жилы в лужёные медные гильзы и запрессовать.
3. Надеть термоусадочные трубки с клеем - сначала изоляционные (прозрачные), затем оболочку (чёрную).
4. Равномерно прогреть все элементы феном до плотного обтягивания.
5. При наличии брони - установить пружины ППД и подключить заземляющий провод.

Не допускается использование пламени открытого огня без контроля - возможен перегрев и повреждение материала.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и сертифицирована по ТУ 3599-062-97284872-2014. Обеспечивает класс пожарной безопасности нг-LS - не распространяет горение и не выделяет токсичных веществ при возгорании. Наличие двух уровней герметизации гарантирует безопасную работу в сырых средах, в том числе в грунте и кабельных коллекторах. Материалы не поддерживают горение и устойчивы к химическим воздействиям.

Преимущества

• Двойная герметизация: изоляция контактов + восстановление внешней оболочки - исключает попадание влаги.
• Высокая механическая прочность после монтажа - материал не растрескивается при деформациях.
• Устойчивость к УФ-излучению - позволяет применять на поверхностях, где есть доступ света.
• Универсальность - одна муфта работает с кабелями от 1 до 10 мм2 и различным числом жил.
• Лужёные медные гильзы - снижают окисление и увеличивают срок службы соединения.
• Клей внутри всех трубок - обеспечивает адгезию без дополнительных действий.

Ограничения применения

• Не предназначен для соединения алюминиевых кабелей - только медные жилы.
• Не рекомендован для постоянного погружения в воду - хотя IP67, длительное нахождение под водой может вызвать просачивание через швы при давлении выше нормы.
• Требуется точный контроль температуры при термоусадке - недостаточный нагрев приведёт к плохой герметизации, перегрев - к деформации.
• Не следует использовать при температурах ниже –50 C во время монтажа - материал становится хрупким.
• Не заменяет распределительную коробку - только соединение, не коммутацию.

Примеры использования

• Соединение кабелей ВВГнг-LS при прокладке освещения в подвале.
• Ремонт повреждённого участка кабеля NYM в кабельном канале под дорогой.
• Подключение силового кабеля ВБбШв к щиту в подземном техническом помещении.
• Обустройство ответвлений в системе автоматического управления конвейером на заводе.
• Монтаж в условиях повышенной влажности - теплицы, насосные станции, тоннели.

Практические советы

• Перед монтажом проверьте сечение кабеля - даже если он указан как 4/6 мм2, муфта совместима с 1–10 мм2, но слишком тонкий кабель (менее 1 мм2) может плохо фиксироваться в гильзе.
• При работе с бронированными кабелями обязательно используйте пружины ППД и заземляющий провод - они обязательны для защиты от пробоя.
• Не экономьте на инструменте: некачественный фен не обеспечит равномерного нагрева - риск протечки.
• Проверяйте цвет термоусадочных трубок: прозрачная - для изоляции, чёрная - для оболочки. Перепутать нельзя.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - экстремальные значения могут изменить свойства клея.
• После монтажа проверьте герметичность - легкое потягивание за кабель не должно вызывать движения внутри муфты.
