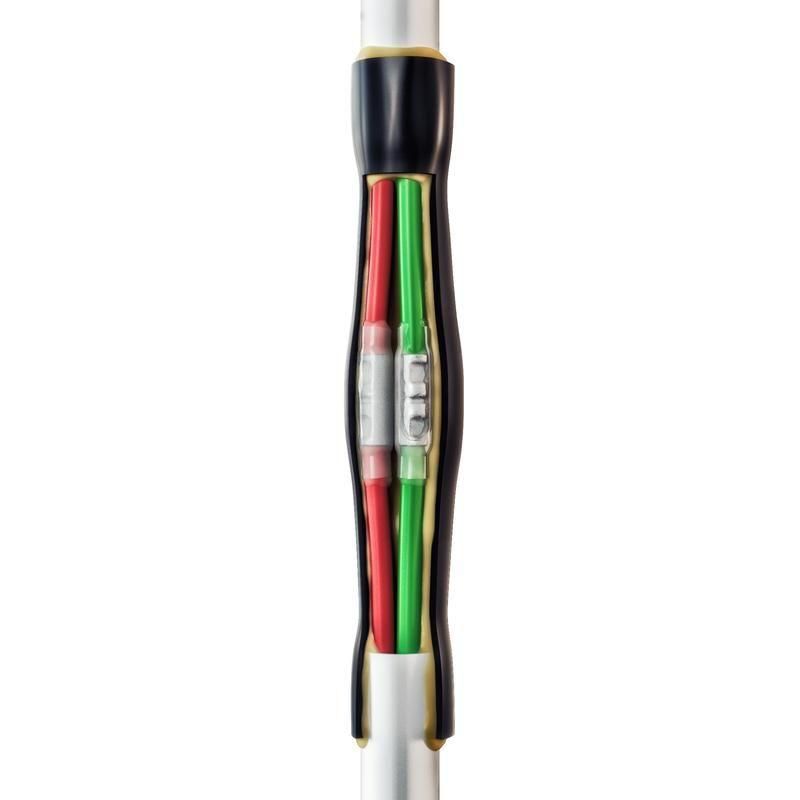

Муфта кабельная соединительная 0.4кВ 2ПСТ(б) мини - 4/6 нг-LS КВТ 88057

Муфта кабельная соединительная 2ПСТ(б) мини - 4/6 нг-LS, 0.4кВ (КВТ) предназначена для надёжного и герметичного соединения двухжильных кабелей с пластмассовой изоляцией на напряжение до 0,6 кВ. Изделие выполнено в термоусадочном исполнении, что обеспечивает быстрый и прочный монтаж без необходимости сварки или пайки. Бренд КВТ предлагает эту муфту как решение для ремонта и прокладки кабелей в условиях повышенной влажности, подземных трасс и промышленных объектов.

Назначение и область применения

Муфта 2ПСТ(б) мини - 4/6 нг-LS, 0.4кВ (КВТ) применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ). Подходит для кабелей типа ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВС, ВБбШв и других аналогичных. Номинальное напряжение - до 0,6 кВ, поэтому изделие идеально для сетей освещения, управления, автоматизации и слаботочных систем внутри зданий, в шахтах, траншеях и кабельных каналах. Может использоваться как в новых монтажах, так и для восстановления повреждённых участков кабельной линии.

Технические характеристики

• Сечение проводника: 4–6 мм2 (оптимально); допускается использование на кабелях от 1 до 10 мм2
• Номинальное напряжение: 0,6/1 кВ
• Количество жил: 2 (универсальная конструкция позволяет использовать на 2–5 жильных кабелях)
• Тип монтажа: термоусадка
• Материал: полимер с термоплавким клеевым слоем
• Температура эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (при правильной установке - защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению: да (оболочка сохраняет целостность на открытом воздухе)
• Соответствие стандартам: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта 2ПСТ(б) мини - 4/6 нг-LS, 0.4кВ (КВТ) совместима с большинством кабелей с пластмассовой изоляцией, включая бронированные типы (например, ВБбШв, ВБВ). Для бронированных кабелей предусмотрена непаянная система заземления - в комплект входят две пружины ППД и провод заземления. Монтаж выполняется в три этапа:

1. Подготовка кабеля: зачистка изоляции, удаление брони (если есть), обработка концов.
2. Опрессовка медных гильз ГМЛ(о): используются пресс-клещи СТК-05 или СТВ-05.
3. Термоусадка: равномерно нагревается внешняя черная трубка (восстановление оболочки), затем - прозрачные манжеты (изоляция контактов). Температура нагрева - 120–150 C. Рекомендуются фен или бутановая горелка «КВТ».

Обязательно соблюдать минимальную длину зачищенных концов - не менее 100 мм, чтобы обеспечить плотное прилегание термоусадочных элементов.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и техническим условиям ТУ 3599-062-97284872-2014. Конструкция обеспечивает двойную герметичность: первый контур - изоляция соединений, второй - восстановление внешней оболочки. Материалы не поддерживают горение (нг-LS), не выделяют токсичных веществ при возгорании, подходят для помещений с людьми. Устойчивость к перепадам температур и влаге делает её безопасной для эксплуатации в подземных и влажных средах.

Преимущества

• Два уровня герметизации - гарантия долговечности даже в сыром грунте
• Универсальность: одна муфта работает с кабелями от 1 до 10 мм2 и от 2 до 5 жил
• Не требует пайки, сварки или специальных инструментов кроме пресса и фена
• Высокая механическая прочность после усадки
• Защита от УФ-излучения - можно применять в открытых кабельных трассах
• Клеевой слой исключает попадание влаги и пыли в место соединения

Ограничения применения

• Не предназначен для соединения алюминиевых кабелей - только медные
• Работает только с кабелями, имеющими пластмассовую изоляцию; не подходит для маслонаполненных или бумажных изоляций
• Запрещено использовать при температурах ниже –50 C во время монтажа - материал становится хрупким
• Не рекомендуется для постоянного погружения в воду - хотя IP67 обеспечивает временную защиту, длительная работа под водой снижает срок службы
• Не заменяет распределительную коробку - только точечное соединение

Примеры использования

• Соединение кабелей ВВГнг-LS между этажами в многоэтажном доме
• Ремонт повреждённого участка кабеля NYM в подвале с высокой влажностью
• Прокладка кабеля ПВС через траншею в садовом участке
• Подключение питания к насосной станции в колодце
• Восстановление оболочки кабеля ВБбШв после механического повреждения в кабельном канале

Практические советы

• Перед монтажом проверьте сечение кабеля - лучше выбирать муфту с запасом по сечению (например, 4/6 мм2 подходит и для 10 мм2, но не для 16 мм2)
• При работе с бронированными кабелями обязательно используйте пружины ППД и заземляющий провод - игнорирование этого снижает уровень безопасности
• Нагревайте термоусадочные трубки равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей
• Не используйте открытый пламя (газовая горелка без регулятора) - риск перегрева и деформации материала
• Храните муфту в сухом месте при температуре от –10 C до +30 C - экстремальные значения могут повредить клеевой слой
• Проверяйте наличие всех компонентов перед началом работы - особенно важно не потерять пружины ППД и заземляющий провод
