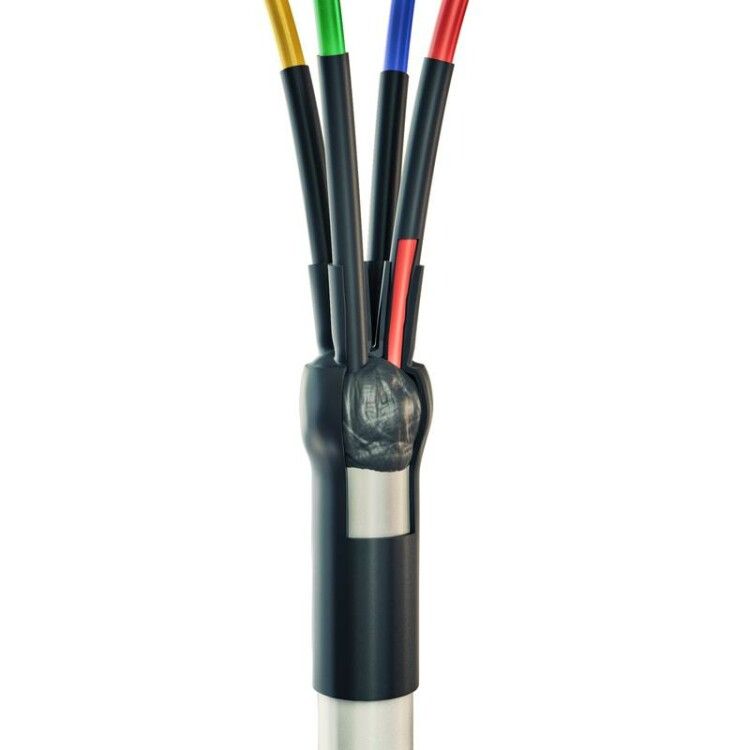

Муфта кабельная концевая 0.4кВ 4ПКТп(б) мини - 2.5/10 нг-LS КВТ 82485

Муфта кабельная концевая 0.4 кВ 4ПКТп(б) мини - 2.5/10 нг-LS от КВТ предназначена для надежного оконцевания четырехжильных кабелей с изоляцией из ПВХ или СПЭ, работающих на напряжении до 400 В. Подходит для установки внутри и снаружи помещений, особенно там, где важны герметичность, устойчивость к погоде и безопасность. Артикул 82485 соответствует требованиям ГОСТ 34839-2022 и применяется с кабелями типа ВВГнг-LS, NYMнг-LS и аналогичными.

Назначение и область применения

Муфта кабельная концевая 0.4 кВ 4ПКТп(б) мини - 2.5/10 нг-LS используется для создания герметичного и электроизолированного окончания четырехжильных силовых кабелей. Применяется при завершении трасс кабельных линий перед подключением к оборудованию, щиткам, автоматам или другим устройствам. Удобна для монтажа в условиях повышенной влажности, на открытых участках, в шахтах, траншейных каналах и внутри распределительных пунктов. Подходит как для новых сетей, так и для реконструкций старых систем.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Количество жил: 4
• Номинальное сечение кабеля: 2,5–10 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин
• Рабочий диапазон температур: от –50 C до +50 C
• Внешний диаметр кабеля: до 10 мм
• Цвет: черный
• Изоляция: пластик (ПВХ/СПЭ)
• Комплектация: без болтовых наконечников
• Стандарт: ГОСТ 34839-2022, ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта совместима с кабелями: ВВГнг-LS, NYMнг-LS, ПвВГнг-LS, ВБбШвнг-LS, ВБВнг-LS, АВВБнг-LS, ВВБГнг-LS, ПвБбШвнг-LS, ПвБбШпнг-LS и другими с аналогичной конструкцией. Для кабелей с броней предусмотрено специальное исполнение "(б)" - в состав входят пружина ППД и провод заземления. Монтаж выполняется методом термоусадки:

• На кабеле зачищается изоляция и броня (при наличии)
• Перчатка ТПИ минi одевается на основание кабеля
• Жильные трубки надеваются на каждую жилу
• При помощи теплового воздействия (фен, газовая горелка) происходит равномерная усадка всех элементов
• Термоплавкий клей внутри перчатки заполняет все микрозазоры, обеспечивая герметичность

Не требует пайки. Для работы необходим нагревательный инструмент: высокотемпературный фен, пропановая горелка ПГ или портативная бутановая горелка «КВТ».

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений низкого напряжения
• Материалы устойчивы к УФ-излучению, что предотвращает хрупкость при длительном использовании на открытом воздухе
• Заземление кабелей с броней осуществляется через непаяную систему - исключает риск повреждения металлической оболочки
• Пожаробезопасность: материал негорючий (нг-LS), выдерживает нагрузки при возгорании без распространения пламени

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - полностью герметична даже при контакте с водой
• Универсальность: один тип муфты работает с кабелями различной бронировки и сечения (2,5–10 мм2)
• Легкая установка: не требуется сварка, пайка или сложные инструменты
• Долговечность: срок службы более 25 лет при соблюдении условий эксплуатации
• Поддержка различных способов подключения: можно использовать любые наконечники (опрессовываемые, с изолирующей манжетой) либо подключить прямо к клемме без них

Ограничения применения

• Не кабели с сечением менее 2,5 мм2 или более 10 мм2 - возможна недостаточная плотность усадки или механическое повреждение
• Не предназначен для постоянного погружения в воду - хотя герметична, не рассчитана на работу под давлением воды
• Требуется точный контроль температуры при монтаже: переусадка может деформировать элементы, недостаточное тепло - не обеспечит герметичность
• Не подходит для кабелей с бумажной или маслонаполненной изоляцией - материалы несовместимы

Примеры использования

• Оконцовка кабеля ВВГнг-LS перед входом в распределительный щит
• Подключение кабеля NYMнг-LS к частному домашнему автоматическому выключателю
• Завершение линии питания насосной станции на улице
• Монтаж в коллекторе или кабельной камере с высокой влажностью
• Работа на объектах ЖКХ, промышленных цехах, энергообъектах с требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он не должен превышать 10 мм; если больше - используйте другую модель
• При работе с кабелем с броней обязательно закрепите пружину ППД и подсоедините заземляющий провод - игнорирование этого снижает уровень безопасности
• Нагревайте равномерно, начиная с середины перчатки и двигаясь к краям - так избежите образования воздушных пузырей
• Не используйте обычный бытовой фен - нужна температура выше 200 C, доступная только профессиональным инструментам
• Храните муфту в сухом месте, избегая прямого солнца - хоть она устойчива к УФ, долгое воздействие может изменить эластичность материала
• Если кабель будет подключен без наконечника - убедитесь, что жилы хорошо зачищены и не имеют обрывов
