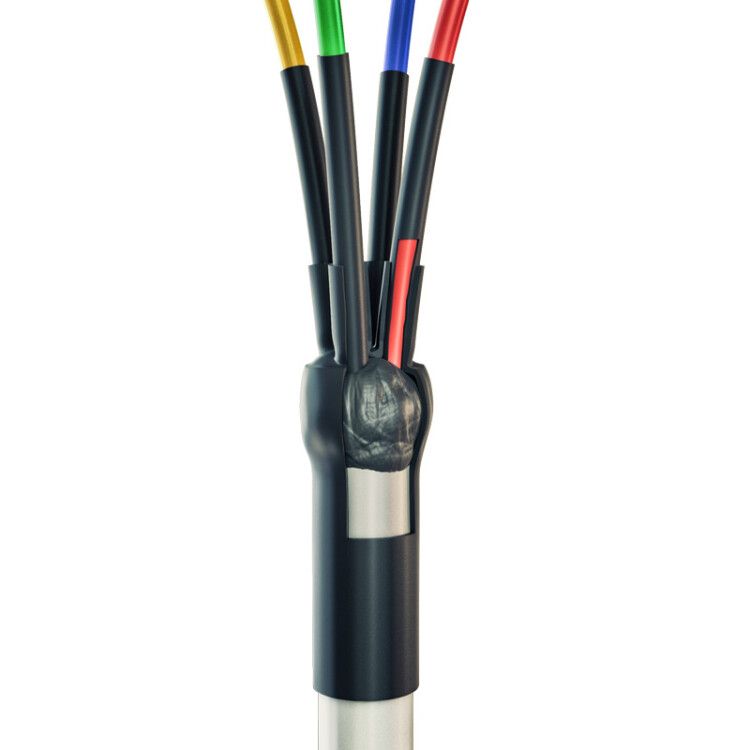

Муфта кабельная концевая 0.4кВ 4ПКТп(б) мини - 2.5/10 КВТ 74674

Муфта кабельная концевая 4ПКТп(б) мини 2,5/10 от КВТ предназначена для надежного оконцевания четырёхжильных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 0,6 кВ. Применяется как внутри помещений, так и на открытом воздухе. Конструкция выполнена в виде термоусаживаемой системы с негорючим термопластиком и гарантирует герметичность без использования пайки.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б) мини 2,5/10 используется для создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, щитам, автоматам или другим устройствам. Подходит для кабелей с пластмассовой изоляцией — ПВС, ВВГ, ВВГнг, NYM, АВБбШв и аналогичных. Может применяться как для кабелей без брони, так и для бронированных модификаций (обозначаются в названии как "(б)").

Технические характеристики

• Номинальное поперечное сечение кабеля: 2,5–10 мм²
• Количество жил: 4
• Номинальное напряжение: 0,6 кВ (600 В)
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-062-97284872-2014, соответствует ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат галогенов (HF)

Совместимость и монтаж

Муфта 4ПКТп(б) мини 2,5/10 совместима с кабелями, имеющими внешний диаметр, соответствующий сечению 2,5–10 мм². Установка выполняется методом термоусадки:

• На кабель надевается перчатка ТПИ мини с термоплавким клеем внутри — он расплавляется при нагреве и создаёт герметичный слой.
• Жильная изоляция защищается термоусаживаемой трубкой длиной 200 мм.
• Для бронированных кабелей (например, АВБбШв, ВБВ) применяется пружина ППД и провод заземления — система заземления непаянная, что исключает необходимость пайки и повышает скорость монтажа.
• Подключение возможно как через опрессованные наконечники (в т.ч. с изолированной манжетой), так и напрямую к клеммам оборудования.
• Для нагрева требуется высокотемпературный фен, пропановая горелка ПГ или портативная бутановая горелка «КВТ».

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-062-97284872-2014.
• Материалы не содержат галогенов — при возгорании не выделяют токсичные газы (HF = Halogen Free).
• Негорючий термопластик снижает риск распространения пламени.
• Устойчивость к УФ-излучению и климатическим воздействиям позволяет использовать муфту на открытом воздухе без дополнительной защиты.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею — предотвращает попадание влаги и пыли.
• Универсальность: один комплект подходит для кабелей с броней и без, с различными типами изоляции.
• Не требует пайки — особенно важно при работе с бронированными кабелями, где пайка затруднена.
• Быстрый монтаж: весь процесс занимает несколько минут при наличии подходящего теплового инструмента.
• Долговечность: материалы сохраняют эластичность и прочность в широком диапазоне температур.

Ограничения применения

• Не предназначен для кабелей с сечением менее 2,5 мм² или более 10 мм² — возможна некорректная усадка и потеря герметичности.
• Не рекомендуется использовать в условиях постоянного погружения в воду — хотя IP-защита не указана, герметизация рассчитана на влажную среду, а не на длительное подтопление.
• Требуется специальный инструмент для монтажа — обычный бытовой фен недостаточно мощный.
• Не подходит для многожильных кабелей с числом жил больше 4 — данная модель рассчитана именно на 4 жилы.

Примеры использования

• Оконцевание кабеля ВВГнг-LS перед подключением к частному домашнему щитку.
• Завершение бронированного кабеля АВБбШв на входе в промышленный станок.
• Монтаж наружного соединения кабеля NYM в распределительном шкафу на улице.
• Подготовка кабеля ПВББШнг(А) для присоединения к контактору без использования наконечника.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля — он должен точно попадать в диапазон 2,5–10 мм². Перегрузка или недоузагливание снижают надёжность.
• При работе с бронированным кабелем обязательно используйте пружину ППД и заземляющий провод — они обеспечивают надёжный контакт с броней.
• Нагревайте равномерно, начиная с центра перчатки, двигаясь к краям — так избежите образования воздушных пузырей.
• Если кабель имеет толстую оболочку, предварительно сделайте её легкую зачистку — это улучшит адгезию клея.
• Храните муфту в сухом месте, избегая прямого солнечного света — даже с УФ-стойкостью долгое воздействие может повредить полимеры.
