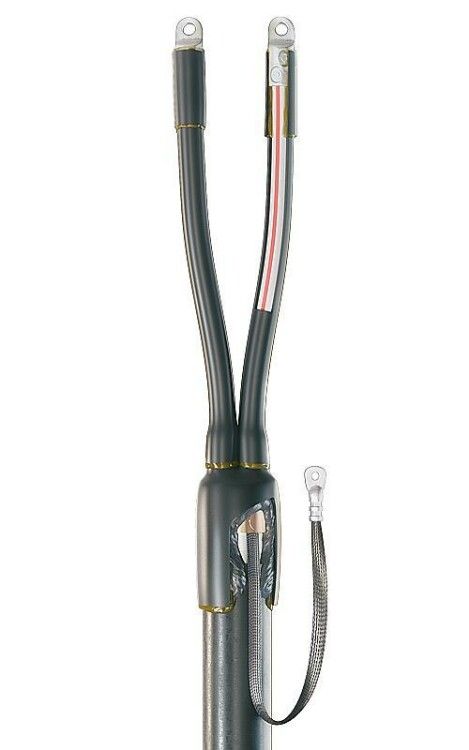

Муфта кабельная концевая 0.4кВ 2ПКТп(б) мини - 2.5/10 КВТ 74672

Муфта кабельная концевая 2ПКТп(б) мини - 2,5/10 без болтовых наконечников от КВТ предназначена для надежного оконцевания двухжильных кабелей с изоляцией из ПВХ или СПЭ в условиях внутри и вне помещений. Применяется там, где требуется быстрый, герметичный и безопасный вывод кабеля без использования болтовых соединений.

Назначение и область применения

Муфта 2ПКТп(б) мини - 2,5/10 без болтовых наконечников используется для оконцевания двухжильных кабелей с пластмассовой изоляцией. Подходит для кабелей с броней и без неё. Обеспечивает изоляцию, механическую защиту и герметизацию конца кабеля перед подключением к оборудованию, распределительному щиту или устройству.

Работает в помещениях и на открытых участках - выдерживает перепады температур, влагу и УФ-излучение. Часто применяется в системах освещения, автоматизации, промышленном оборудовании, на объектах ЖКХ и энергетики.

Технические характеристики

• Количество жил: 2
• Номинальное поперечное сечение кабеля: 2,5–10 мм2
• Номинальное напряжение: 0,6/1 кВ
• Тип монтажа: термоусадка
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-062-97284872-2014
• Состав: перчатка ТПИ мини, термоусаживаемая трубка жильной изоляции (200 мм), пружина ППД (при наличии брони), провод заземления (для кабелей с броней)
• Галоген-free: да - материалы не содержат хлора и других галогенов

Совместимость и монтаж

Муфта 2ПКТп(б) мини - 2,5/10 без болтовых наконечников совместима с кабелями: ПВС, ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и аналогичными.

Монтаж выполняется с помощью теплового воздействия:

• Высокотемпературный фен
• Пропановая горелка ПГ
• Портативные бутановые горелки типа «КВТ»

Перед установкой необходимо зачистить конец кабеля, удалить броню (если есть), закрепить пружину ППД и провод заземления. После этого одеть перчатку и равномерно прогревать её до полной усадки. Нанесённый термоплавкий клей создаёт герметичный слой - трещины и протечки исключены.

Болтовые наконечники не входят в комплект - можно использовать любые подходящие по размеру наконечники для опрессовки, включая изолированные, либо подключать кабель напрямую к клеммам оборудования.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-062-97284872-2014. Материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Перчатка выполнена из негорючего термопластика, что повышает пожаробезопасность.

Для кабелей с броней предусмотрена непаянная система заземления - провод заземления крепится к броне через пружину ППД, что исключает необходимость пайки и снижает риск некачественного контакта.

Преимущества

• Герметичность благодаря термоплавкому клею - защита от влаги, пыли и коррозии
• Устойчивость к УФ-излучению и экстремальным температурам - долговечна на открытом воздухе
• Универсальность - работает с широким спектром кабелей, включая бронированные
• Отсутствие болтовых элементов - ускоряет монтаж, снижает вес и размер
• Не требует пайки - особенно важно для заземления брони
• Подходит для работы без специальных наконечников - можно подключать прямо к клеммам

Ограничения применения

• Не предназначен для кабелей с сечением менее 2,5 мм2 или более 10 мм2 - возможна недостаточная усадка или перегрузка
• Не подходит для многожильных кабелей с числом жил больше 2 - данная модель рассчитана именно на две жилы
• Требует наличия источника тепла - нельзя смонтировать без фена или горелки
• Не рекомендовано использование в местах постоянного механического давления или трения - не является силовым соединением
• Заземление возможно только при наличии брони; для кабелей без брони заземление не реализуется

Примеры использования

• Оконцовка кабеля ВВГнг-LS перед подключением к частному домашнему щитку
• Вывод бронированного кабеля АВБбШв от трансформатора к насосной станции
• Монтаж кабеля NYM в наружной электропроводке светильников
• Подключение кабеля ПВС к кнопкам управления на станке
• Завершение линии питания в шахте или на элеваторе - где важны герметичность и отказ от пайки

Практические советы

• Выбирайте муфту по сечению кабеля - 2,5…10 мм2 - не используйте для меньших или больших значений
• При работе с бронированным кабелем обязательно используйте пружину ППД и заземляющий провод - они входят в комплект и обязательны для безопасности
• Проверьте, чтобы кабель был полностью зачищен и не имел острых краёв - они могут повредить изоляцию при усадке
• Прогревайте муфту равномерно, начиная с середины перчатки - так избежите образования воздушных пузырей
• Если нужен контакт с клеммой, выбирайте наконечник с изолированной манжетой - он дополнительно защитит место соединения
• Храните муфту в сухом месте - хотя она устойчива к влаге, длительное воздействие воды до монтажа может снизить эффективность клея
