Муфта кабельная концевая 0.4кВ 4ПКТп мини - 2.5/10 нг-LS КВТ 82482

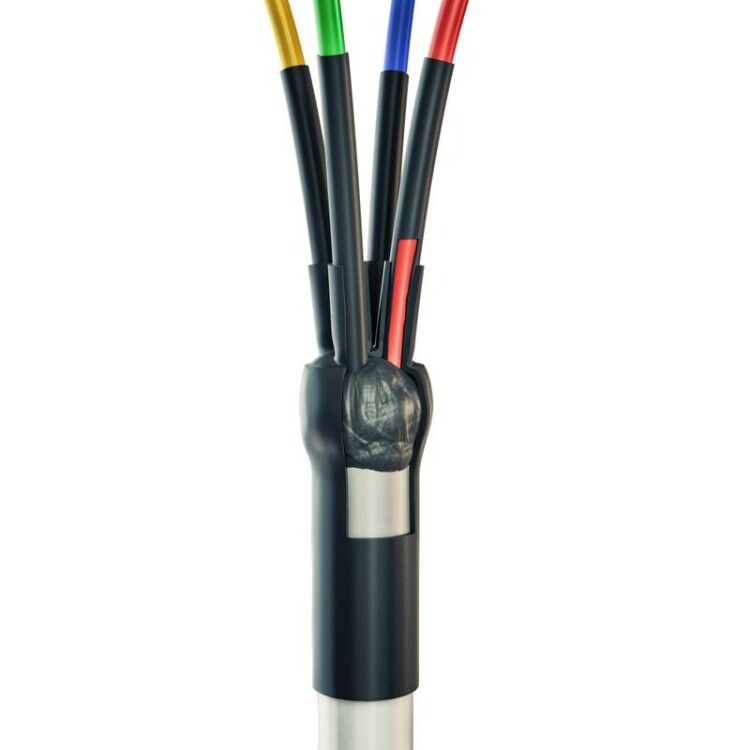

Муфта кабельная концевая 0.4 кВ 4ПКТп мини - 2.5/10 нг-LS от КВТ предназначена для надежного оконцевания четырехжильных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 400 В. Изделие выполнено из термоусаживаемого полиолефина, обеспечивает герметичность, устойчиво к внешним воздействиям и подходит как для indoor-, так и outdoor-монтажа.

Назначение и область применения

Муфта кабельная концевая 0.4 кВ 4ПКТп мини - 2.5/10 нг-LS применяется для завершения кабельных линий - то есть для защиты конца кабеля от влаги, механических повреждений и коррозии. Подходит для кабелей с броней и без, с одножильными и многожильными проводниками. Устанавливается на конце кабеля перед подключением к оборудованию, распределительному щиту, автомату или контакту. Область применения - внутри зданий и на улице, в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Количество жил: 4
• Номинальное сечение кабеля: 2,5–10 мм2
• Внешний диаметр кабеля: до 10 мм
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин (галоген-free)
• Материал изоляции: пластик (ПВХ/СПЭ совместимый)
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Комплектация: перчатка ТПИ мини, термоусаживаемая трубка жильной изоляции (200 мм), пружина ППД (для бронированных кабелей), провод заземления (для бронированных кабелей); без болтовых наконечников

Совместимость и монтаж

Муфта 0.4 кВ 4ПКТп мини - 2.5/10 нг-LS совместима с кабелями: ВВГнг-LS, NYMнг-LS, ПвВГнг-LS, ВБбШвнг-LS, ВБВнг-LS, АВВБнг-LS, ВВБГнг-LS, ПвБбШвнг-LS, ПвБбШпнг-LS, а также другими аналогичными типами с ПВХ или СПЭ изоляцией. Для монтажа требуется нагрев до 120–130 C. Применяются: высокотемпературный фен, пропановая горелка ПГ или портативные бутановые горелки КВТ. Монтаж выполняется в три этапа:

1. Зачистить кабель, удалить броню (если есть), зачистить жилы.
2. Надеть муфту на кабель до места соединения, равномерно прогреть перчатку - она усаживается, образуя плотную герметичную оболочку благодаря термоплавкому клею внутри.
3. Для бронированных кабелей: закрепить пружину ППД и подсоединить заземляющий провод к броне.

Не требует пайки. Наконечники можно установить самостоятельно - подходят любые опрессовочные, включая изолированные.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ 3599-062-97284872-2014
• Материалы не содержат галогенов (HF = Halogen Free) - при возгорании не выделяют токсичные газы
• Стойкость к УФ-излучению и атмосферным осадкам - безопасно для открытой прокладки

Преимущества

• Универсальная - один комплект подходит для 2–5 жильных кабелей
• Автоматическая герметизация за счет термоплавкого клея внутри перчатки
• Нет необходимости в пайке - снижает риск ошибок при монтаже
• Устойчива к экстремальным температурам - работает даже в холодных регионах
• Легко монтируется - не требует специальных инструментов кроме теплового оборудования
• Совместима с большинством распространенных кабелей в России и странах СНГ

Ограничения применения

• Не подходит для кабелей с внешним диаметром более 10 мм - возможен неплотный контакт и потеря герметичности
• Не предназначен для работы при напряжении выше 400 В
• Требует точного соблюдения температуры нагрева - недостаточный нагрев не обеспечит герметизации, перегрев может повредить материал
• Не содержит наконечников - необходимо приобрести их отдельно, если требуется подключение через болты
• Не рекомендовано использование в местах постоянного механического трения или давления (например, в движущихся механизмах)

Примеры использования

• Оконцовка кабеля ВВГнг-LS перед подключением к автоматическому выключателю в щите на улице
• Защита конца кабеля ПвБбШвнг-LS на входе в насосную станцию
• Завершение силового кабеля NYMнг-LS в распределительной коробке на объекте с повышенной влажностью
• Монтаж на бронированном кабеле ВБбШвнг-LS в подземной камере - с обязательным заземлением через пружину ППД

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть ≤10 мм. Если больше - выберите другую муфту.
• Для бронированных кабелей всегда используйте пружину ППД и заземляющий провод - они обеспечивают надежное электрическое соединение с металлической оболочкой.
• Нагревайте равномерно, начиная с середины перчатки, двигаясь к концам - так предотвращаются пузыри и складки.
• Если планируете подключение без наконечников - убедитесь, что площадь контакта достаточна для нагрузки; лучше использовать клеммы с зажимом типа “пружина”.
• Храните муфту в сухом месте, избегайте длительного прямого солнечного света - хотя материал устойчив к УФ, долгое воздействие может изменить эластичность.
• Муфта 0.4 кВ 4ПКТп мини - 2.5/10 нг-LS от КВТ - одна из самых популярных в своем классе. Ее используют в ЖКХ, промышленности, на объектах связи и энергообеспечения.
