Муфта соединительная 3ПСТ(б) мини - 4/6 нг-LS без болт. наконечников | 74678 КВТ

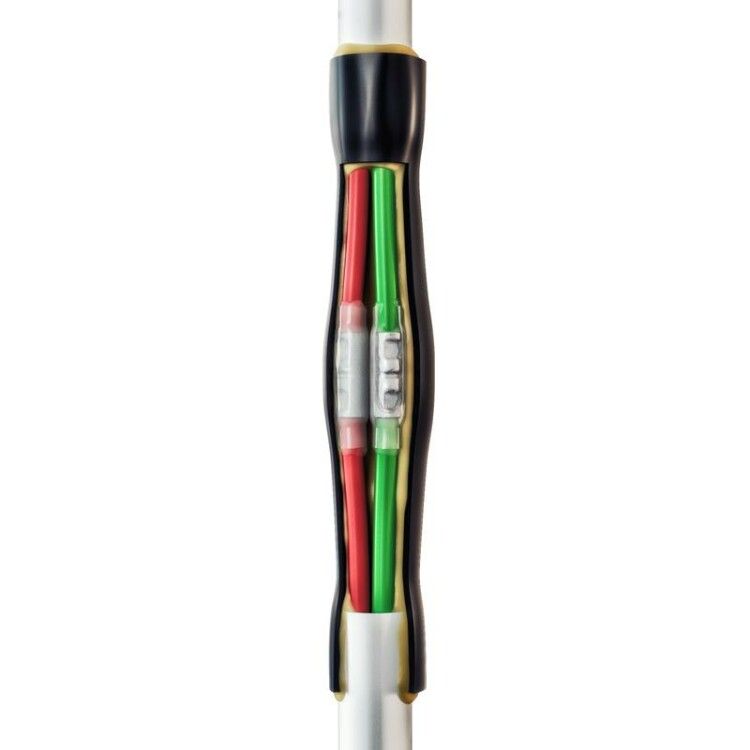

Муфта кабельная соединительная 3ПСТ(б) мини - 4/6 нг-LS от КВТ предназначена для надёжного и безопасного соединения трёхжильных кабелей с сечением 4–6 мм2, обеспечивает изоляцию, герметизацию и механическую прочность соединения. Подходит для прокладки в земле, трубах и других закрытых средах.

Назначение и область применения

Муфта 3ПСТ(б) мини - 4/6 нг-LS применяется для соединения медных кабелей с пластмассовой изоляцией, работающих на напряжение до 1 кВ. Устройство создано для работы в условиях повышенной влажности, перепадов температур и агрессивной среды. Подходит для монтажа в подземных кабельных каналах, траншеях, трубах, коллекторах и внутри помещений. Особенно эффективна там, где важна негорючесть и низкая дымообразование - например, в жилых домах, метро, тоннелях, промышленных объектах.

Технические характеристики

• Количество жил: 3
• Сечение проводника: 4–6 мм2
• Номинальное напряжение: 0,6/1 кВ
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: полиолефин
• Материал изоляции: пластик (безгалогенный состав)
• Защита IP: соответствует степени защиты от пыли и воды за счёт герметизации (не указана явно, но достигается через двухконтурную систему)
• Цвет: чёрный
• Диаметр кабеля: 10 мм (по данным - ориентировочно; фактический допуск зависит от типа кабеля)
• Стандарт: ТУ 3599-062-97284872-2014
• Состав: безгалогенные материалы (нг-LS - низкое выделение дыма и галогенов при горении)

Совместимость и монтаж

Муфта совместима с кабелями: ВВГ, ВВГнг, ВВГ нг-LS, ПВС, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(A), ПВББШнг(A) и аналогичными. Может применяться также на 2-, 4- и 5-жильных кабелях сечением 1–10 мм2, хотя оптимально рассчитана именно на 3 жилы 4–6 мм2.

Монтаж выполняется методом термоусадки:

1. Подготовить концы кабеля - удалить оболочку, изоляцию, зачистить жилы;
2. Запрессовать жилы в медные лужёные гильзы ГМЛ(о) с помощью пресс-клещей СТК-05 или СТВ-05;
3. Надеть термоусаживающие трубки с клеевым слоем на каждое соединение - они автоматически заполнят щели и обеспечат изоляцию;
4. Надеть внешний чёрный кожух - он восстанавливает целостность оболочки кабеля;
5. Равномерно прогреть всю сборку феном или бутановой горелкой (например, «КВТ») до равномерной усадки всех элементов.

Для кабелей с бронёй комплект содержит две пружины ППД и заземляющий провод - их необходимо установить перед усадкой.

Безопасность и стандарты

Муфта 3ПСТ(б) мини - 4/6 нг-LS изготовлена по нормам ТУ 3599-062-97284872-2014 и соответствует требованиям ГОСТ 34839-2022. Благодаря отсутствию галогенов (нг-LS) она не выделяет едких газов при возгорании, что повышает безопасность в замкнутых помещениях. Температурный режим (-50…+50 C) позволяет использовать её в суровых климатических условиях, включая холодные регионы России.

Преимущества

• Двухконтурная герметизация: внутренние термотрубки с клеем изолируют контакты, внешняя оболочка защищает от влаги и механических воздействий.
• Высокая долговечность: материал полиолефин устойчив к старению, химическим веществам и ультрафиолету (внешний кожух).
• Универсальность: один тип муфты можно применять на кабелях с различным числом жил (2–5) и широким диапазоном сечений (1–10 мм2).
• Не требует сварки или пайки - всё делается с помощью прессования и тепла.
• Соблюдён принцип “один продукт - много решений”: снижаются затраты на складирование и управление запасами.

Ограничения применения

• Не предназначен для открытой прокладки на воздухе без защиты - даже с UV-защитой длительное прямое солнечное излучение может снизить срок службы.
• Не рекомендовано использование в местах постоянного погружения в воду (например, в водоёмах); требуется дополнительная защита при прокладке в сыром грунте.
• Не работает с алюминиевыми проводниками - только с медью.
• Требуется специальный инструмент: обычный бытовой фен недостаточно мощный - нужен профессиональный термофен или бутановая горелка.
• Не предусматривает болтовые соединения - нельзя модифицировать или демонтировать после усадки.

Примеры использования

• Соединение кабелей ВВГнг-LS между этажами в многоквартирном доме.
• Обход препятствий в кабельных каналах метрополитена.
• Ремонт повреждённого участка кабеля в подвале торгового центра.
• Прокладка силовых линий в тоннелях железной дороги.
• Монтаж освещения на территории с высокой влажностью - парковках, автостоянках, промзоны.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - слишком тонкий или толстый провод может вызвать плохую усадку или риск перегрева.
• Не экономьте на инструменте: некачественная опрессовка гильз - основная причина отказов таких муфт.
• При работе в холоде нагрейте саму муфту до комнатной температуры - это повысит эластичность материала и качество адгезии клея.
• При монтаже на бронированном кабеле обязательно используйте пружины ППД и заземляющий провод - игнорирование этого шага нарушает требования безопасности.
• Храните муфту в сухом месте, избегая прямого света - даже при наличии UV-защиты лучше сохранять первоначальные свойства.
