Муфта соединительная 5ПСТ(б) мини - 1/2,5 нг-LS без болт. наконечников | 74680 КВТ

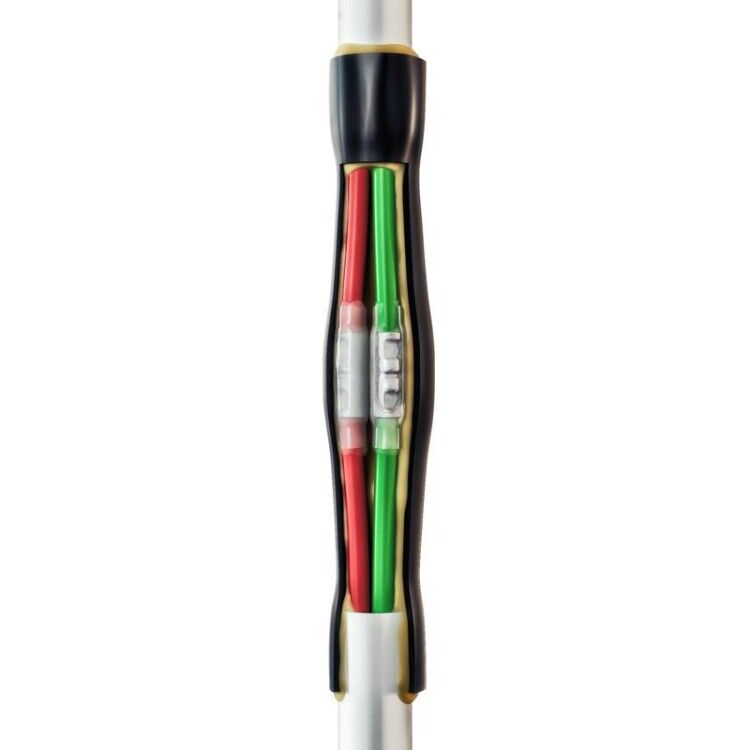

Муфта кабельная соединительная 5ПСТ(б) мини - 1/2,5 нг-LS от КВТ предназначена для надёжного и герметичного соединения медных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 1 кВ. Эта термоусаживаемая муфта обеспечивает механическую прочность и защиту от влаги, подходя для установки в условиях повышенной влажности, подземных трасс и открытой прокладки.

Назначение и область применения

Муфта кабельная соединительная 5ПСТ(б) мини - 1/2,5 нг-LS применяется для соединения многожильных медных кабелей сечением от 1 до 2,5 мм2. Подходит для кабелей типа ВВГ, ВВГнг-LS, ПВС, NYM, ВБбШв и аналогичных с пластмассовой изоляцией. Устройство особенно эффективно там, где требуется защита от влаги, химических воздействий и механических повреждений - например, в подземных каналах, траншейных участках, внутри труб, коллекторах и помещениях с повышенной влажностью.

Технические характеристики

• Количество жил: 5
• Номинальное сечение проводника: 1–2,5 мм2
• Номинальное напряжение: 0,6/1 кВ
• Диаметр кабеля: до 8 мм
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин с низким выделением галогенов (нг-LS)
• Рабочая температура: от –50 C до +50 C
• Цвет: чёрный
• Стандарт: ТУ 3599-062-97284872-2014
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта кабельная соединительная 5ПСТ(б) мини - 1/2,5 нг-LS совместима с кабелями, имеющими одиночную или двойную изоляцию из ПВХ или СПЭ. Она рассчитана исключительно на медные жилы - использование с алюминием недопустимо. Монтаж выполняется в три этапа:

1. Подготовка кабеля: зачистить жилы, удалить изоляцию и броню (при наличии).
2. Опрессовка: использовать пресс-клещи СТК-05 или СТВ-05 для запрессовки медных лужённых гильз ГМЛ(о).
3. Термоусадка: равномерно нагревать термоусаживающие элементы высокотемпературным феном или бутановой горелкой «КВТ». Нагрев начинается с центра муфты, движение - к краям.

Обращайте внимание: муфта не содержит болтовых контактов - все соединения выполнены методом опрессовки. Для кабелей с бронью предусмотрены пружины ППД и заземляющий провод - они должны быть правильно установлены перед термоусадкой.

Безопасность и стандарты

Муфта соответствует требованиям ТУ 3599-062-97284872-2014 и рекомендована для работы в системах, где важна безопасность при возгорании - благодаря составу без галогенов она снижает образование ядовитых газов при тепловом воздействии. Также изделие прошло проверку на устойчивость к ультрафиолету и перепадам температур, что позволяет применять её вне помещений.

Преимущества

• Два уровня герметизации: внутренние термотрубки с клеем изолируют жилы, внешняя оболочка защищает всю конструкцию от воды и грязи.
• Высокая механическая прочность после усадки - материал полиолефина сохраняет эластичность даже при экстремальных температурах.
• Не требует сварки, пайки или специального оборудования кроме фена и пресс-клещей.
• Устойчивость к УФ-излучению делает возможным длительное использование на открытом воздухе.
• Знак «нг-LS» указывает на негорючесть и минимальное дымообразование - важно для закрытых пространств и общественных объектов.

Ограничения применения

• Не для кабелей с сечением более 2,5 мм2 - используйте другие модели муфт.
• Не допускается применение с алюминиевыми проводниками - риск окисления и плохого контакта.
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, уровень защиты ограничен конструкцией термоусадочных трубок.
• Не работает с кабелями, имеющими металлический экран или броню большего диаметра - максимальный внешний диаметр 8 мм.
• Требуется точный контроль температуры при термоусадке - перегрев может повредить изоляцию.

Примеры использования

• Соединение кабелей ВВГнг-LS между щитами в многоэтажном доме.
• Переход от силового кабеля ВБбШв к распределительному устройству в подвале.
• Ремонт поврежденного участка кабеля NYM в канале под дорогой.
• Подключение освещения на территории парка через кабели ПВС в земле.

Практические советы

• Перед монтажом обязательно проверьте соответствие диаметра кабеля - он не должен превышать 8 мм; если больше - выберите другую модель.
• При работе с бронированными кабелями всегда используйте пружины ППД и заземление - игнорирование этого шага лишает муфту функционала безопасности.
• Нагревайте термоусадочные элементы равномерно - начинайте с середины, двигайтесь к торцам, чтобы избежать образования воздушных пузырей.
• Храните муфту в сухом месте при комнатной температуре - замораживание или перегрев до монтажа снижают адгезию клея.
• Для массового монтажа рекомендуется иметь набор пресс-клещей СТК-05 и фен «КВТ» - именно эти инструменты указаны производителем как оптимальные.
