Муфта соединительная МВПТ - 4/6 для водопогружных кабелей | 65510 КВТ

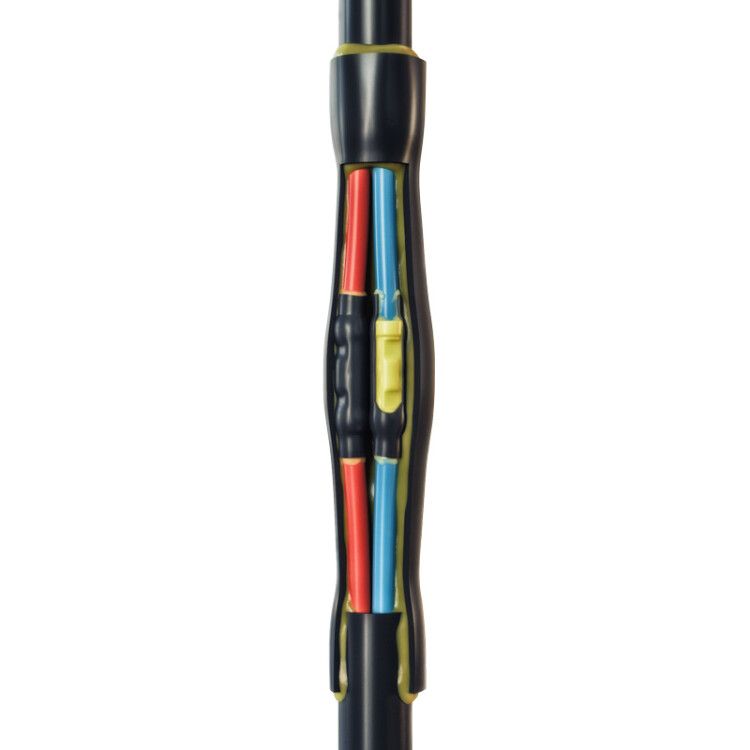

Муфта кабельная соединительная МВПТ 4/6 для водопогружных кабелей 1 кВ от бренда КВТ предназначена для надёжного и герметичного соединения медных водопогружных кабелей с пластмассовой изоляцией. Артикул 65510 обеспечивает совместимость с кабелями сечением 4–6 мм2 и работает в условиях повышенной влажности, включая постоянное погружение.

Назначение и область применения

Муфта МВПТ 4/6 используется исключительно для соединения медных водопогружных кабелей с изоляцией из ПВХ или аналогичных материалов. Подходит для кабелей типов КВВ, КВПВ и других, рассчитанных на напряжение до 400 В. Применяется в системах водоснабжения, канализации, насосных станциях, колодцах, скважинах и других объектах, где кабели постоянно находятся во влажной среде или под водой.

Технические характеристики

• Номинальное напряжение: 1 кВ (рабочее - до 400 В)
• Количество жил: 4
• Номинальное сечение проводника: 4–6 мм2 (универсальный комплект поддерживает сечения от 1.5 до 6.0 мм2)
• Тип изделия: соединительная муфта
• Способ монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Галогены: отсутствуют (HF = Halogen Free)
• Стандарты: соответствует ГОСТ 34839-2022, выпускается по ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта МВПТ 4/6 совместима с любыми 3- и 4-жильными водопогружными кабелями с медными жилами и пластмассовой изоляцией, имеющими внешний диаметр, подходящий под термоусадочные элементы. Для монтажа требуется:

• Пресс-клещи СТК-01 или СТВ-01 для опрессовки контактных гильз
• Высокотемпературный фен или портативная бутановая горелка для равномерного нагрева термоусадочных трубок

Не требует болтовых соединителей - все контакты соединяются методом опрессовки. Установка выполняется в три этапа: подготовка кабелей, опрессовка и последовательный нагрев двух уровней термоусадки - сначала внутренних клеевых трубок, затем наружной оболочки.

Безопасность и стандарты

Муфта МВПТ 4/6 изготовлена из материалов без галогенов, что снижает выделение токсичных веществ при возгорании. Соответствует требованиям ГОСТ 34839-2022, регламентирующему безопасность соединений кабелей в агрессивных средах. Негорючий термопластик и двойная герметизация обеспечивают пожаробезопасную работу даже при перегрузках.

Преимущества

• Двухуровневая система герметизации: внутренние клеевые трубки гарантируют изоляцию контактов, наружная - восстанавливает целостность оболочки кабеля
• Устойчивость к УФ-излучению и атмосферным воздействиям - позволяет использовать муфту вне помещений
• Работает в широком температурном диапазоне - от Arctic-условий до летнего тепла
• Отсутствие галогенов повышает экологическую безопасность и снижает риск коррозии металлических частей
• Универсальность: один комплект подходит для кабелей сечением от 1.5 до 6.0 мм2

Ограничения применения

• Не предназначен для соединения алюминиевых кабелей - только медные жилы
• Не применяется для кабелей с бумажной или маслонаполненной изоляцией
• Напряжение выше 400 В в рабочем режиме запрещено, хотя номинальная прочность изоляции - 1 кВ
• Не рекомендуется для установки в местах с механическими нагрузками без дополнительной защиты (например, в зонах движения оборудования)
• Требует точного соблюдения технологии термоусадки - недостаточный или избыточный нагрев снижает герметичность

Примеры использования

• Замена повреждённого участка кабеля КВВ в скважинном насосе
• Подключение погружного насоса к силовому кабелю в колодце
• Объединение двух секций кабеля КВПВ в системе автономного водоснабжения
• Ремонт кабеля в подземной канализационной камере

Практические советы

• Перед монтажом обязательно зачистите жилы до нужной длины - не более 15 мм, чтобы избежать перекоса при опрессовке
• Проверьте соответствие диаметра кабеля и внутреннего просвета термоусадочных трубок - если кабель слишком толстый, муфта не закроется плотно
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - так предотвращается образование воздушных пузырей
• После монтажа проверьте герметичность: попробуйте осторожно потянуть за кабель - соединение не должно смещаться
• Храните муфту в сухом месте при температуре от –10 до +30 C - длительное хранение при минусовых температурах может сделать материал хрупким
