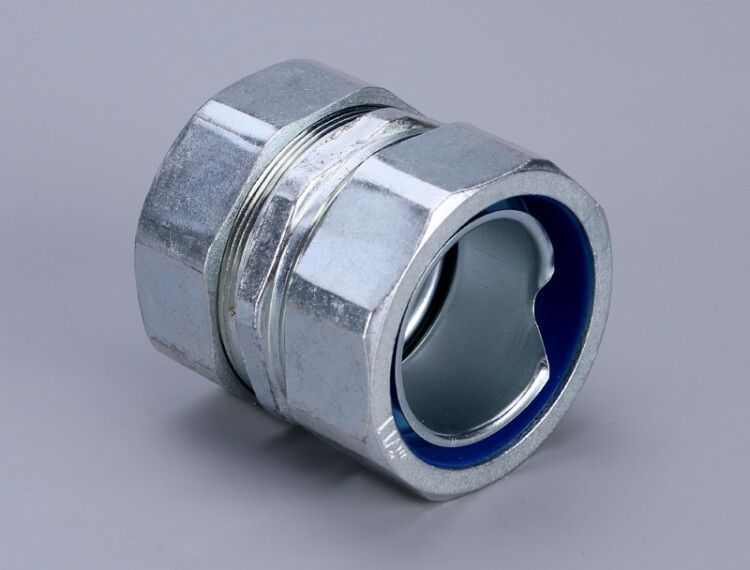

Муфта соединительная СММ-32 | 61400 Fortisflex КВТ

Муфта соединительная СММ-32 от Fortisflex и КВТ - это надёжный элемент для соединения отрезков металлорукава и электромонтажных шлангов в промышленной среде. Благодаря прочному цинковому сплаву и защите IP54, она выдерживает агрессивные условия на объектах с высокой влажностью, пылью и перепадами температур.

Назначение и область применения

Муфта соединительная СММ-32 предназначена для герметичного соединения двух отрезков:

• Неизолированного металлорукава;
• Металлорукава в ПВХ оболочке;
• Электромонтажного шланга.

Применяется в промышленности - на участках с повышенными требованиями к защите проводов и кабелей: станки, конвейеры, системы автоматизации, энергообъекты, транспортные узлы. Подходит для внутренней и наружной установки.

Технические характеристики

• Диаметр: 32 мм - соответствует стандартным размерам металлорукавов и шлангов этого класса.
• Общая длина: 32 мм - компактная форма минимизирует занимаемое пространство.
• Материал корпуса: сплав цинковый - обеспечивает прочность и коррозийную стойкость.
• Защитное покрытие: оцинкованная поверхность - дополнительно повышает долговечность в условиях влажности и химических воздействий.
• Степень защиты (IP): IP54 - защита от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды из любого направления.
• Диапазон рабочих температур: от -60 C до +120 C - работает в экстремальных климатических зонах, включая холодильные камеры и нагревательные зоны.
• Тип соединения: наружная резьба - позволяет фиксироваться на резьбовые входы оборудования или других муфт.
• Длина резьбы: 14 мм - достаточна для надёжного зацепления с резьбовыми сальниками и переходниками.
• Неразъемный: да - после сборки не подлежит демонтажу без повреждения; предназначен для постоянной установки.

Совместимость и монтаж

Муфта СММ-32 совместима с следующими типами рукавов и сальников:

• МРПИнг NORD
• МРПИнг (INOX)
• МР (INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Установка выполняется путём ввинчивания резьбового конца муфты в резьбовое отверстие сальника или другого соединительного элемента. Для плотного соединения рекомендуется использовать герметик на основе силикона или ленту ФУМ, особенно при работе с жидкостями или паром. Убедитесь, что внешний диаметр рукава соответствует 32 мм - иначе возможен люфт или деформация.

Безопасность и стандарты

Муфта СММ-32 соответствует требованиям промышленной безопасности для электроустановок. Степень защиты IP54 гарантирует безопасную работу в помещениях с повышенной запылённостью и вероятностью попадания брызг. Температурный диапазон (-60…+120 C) позволяет применять её в системах с термическими нагрузками без потери механической целостности.

Преимущества

• Высокая механическая прочность благодаря цинковому сплаву - выдерживает ударные и вибрационные нагрузки.
• Оцинкованное покрытие продлевает срок службы в агрессивных средах - даже при отсутствии дополнительной антикоррозийной обработки.
• Компактная длина (32 мм) снижает риск перегиба и затруднений при прокладке в ограниченном пространстве.
• Неразъемная конструкция исключает случайное расхождение соединения - важное преимущество для вибрирующих механизмов.

Ограничения применения

• Не предназначена для соединения изолированных кабелей напрямую - требует наличия металлорукава или шланга.
• IP54 не обеспечивает полную гидроизоляцию - не подходит для постоянного погружения в воду или работы под давлением струи.
• Неразъемная конструкция делает невозможным последующий доступ к кабелям внутри - необходимо планировать монтаж с учётом будущего обслуживания.
• Не совместима с рукавами меньшего диаметра (например, 20 мм) - требуется точное соответствие размеров.

Примеры использования

• Соединение двух участков металлорукава на конвейере в пищевой промышленности, где есть частые мойки и влага.
• Фиксация входа кабельного ввода в корпус станка с использованием резьбового сальника Р3-ЦПнг-LS.
• Переход между двумя секциями электромонтажного шланга в системе автоматизации на заводе с высокой запылённостью.
• Подключение кабельного ввода к щиту управления в холодильной камере при температуре -40 C.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава точно подходил к 32 мм - недостаточно просто совпадение внешнего диаметра.
• При использовании с металлическими сальниками (например, МРПИнг) используйте медную или алюминиевую прокладку для лучшей электрической связи и предотвращения коррозии.
• Не применяйте силовые инструменты при закручивании - достаточно ручного усилия. Перетяжка может повредить резьбу или корпус.
• Если используется в условиях сильной вибрации, дополнительно зафиксируйте место соединения хомутом или скобой - это снизит нагрузку на резьбу.
• Артикул 61400 - единственный номер для заказа этой модели. Учитывайте наличие аналогов от Fortisflex и КВТ, но они не всегда взаимозаменяемы по резьбе и длине.
