Муфта соединительная СТМ(В)-32(1+1/4") | 63605 Fortisflex КВТ

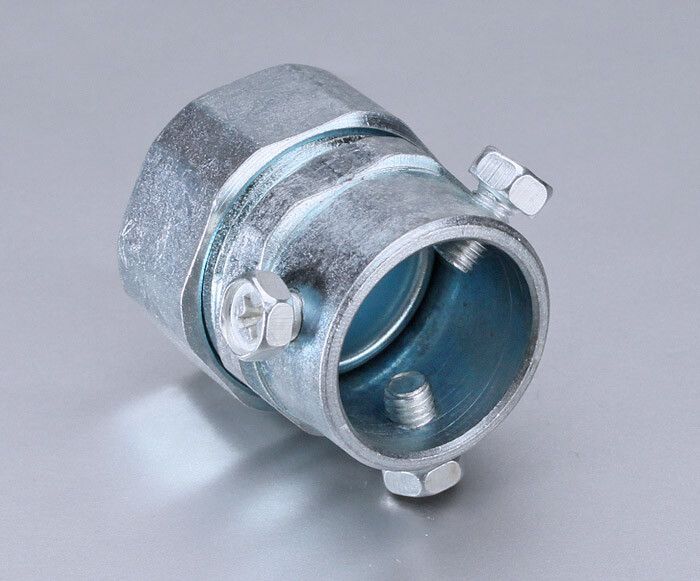

Муфта соединительная СТМ(В)-32 (1+1/4 дюйм) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с металлической трубой в условиях промышленной среды. Изделие выполнено из цинкового сплава с оцинкованным покрытием, обеспечивает жесткую, неразъёмную фиксацию и защищает от попадания твердых частиц размером более 1 мм.

Назначение и область применения

Муфта соединительная СТМ(В)-32 (1+1/4 дюйм) используется для перехода между гладкой трубой и гибким металлорукавом. Применяется в системах, где требуется механическая прочность и устойчивость к вибрациям — например, на станках, конвейерах, вентиляционных установках и других объектах промышленной автоматизации. Подходит для внутренней и частично внешней прокладки проводов и кабелей в защищённых каналах.

Технические характеристики

• Диаметр: 32 мм (соответствует номинальному диаметру и размеру резьбы 1+1/4 дюйма)
• Тип резьбы: трубная (газовая), наружная — позволяет плотно закручиваться во внутреннюю резьбу трубы или фитинга
• Длина резьбы: 20,5 мм — достаточна для надёжного зацепления с трубой
• Общая длина: 32 мм — компактная форма для ограниченного пространства
• Материал корпуса: сплав цинковый — устойчив к коррозии, легче стали, легко обрабатывается
• Покрытие: оцинкованное — дополнительно повышает долговечность в сухих и умеренно влажных средах
• Степень защиты IP40: предохраняет от контакта с предметами больше 1 мм, но не защищает от воды и пыли
• Диапазон рабочих температур: от -60 °C до +120 °C — работает в экстремальных климатических условиях
• Тип конструкции: прямолинейный, неразъёмный — не допускает демонтажа после сборки
• Цвет: стальной — соответствует цвету большинства металлических элементов в промышленных системах

Совместимость и монтаж

Муфта соединительная СТМ(В)-32 (1+1/4 дюйм) совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа необходимо:

• Завинтить муфту на трубу с внутренней резьбой 1+1/4 дюйма (G1¼) — используйте ключ подходящего размера
• Вставить металлорукав до упора — он будет зажат внутри муфты за счёт её формы
• Не требует дополнительных креплений, так как является жёстким соединением

Учитывайте, что резьба наружная — значит, она должна входить в уже имеющуюся внутреннюю резьбу. Не применяйте с пластиковыми или неметаллическими трубами.

Безопасность и стандарты

Степень защиты IP40 соответствует ГОСТ 14254 — обеспечивает защиту от твёрдых посторонних предметов диаметром свыше 1 мм, но не защищает от брызг, влаги и пыли. Устройство не предназначено для работы в сырых помещениях, на улице или в местах с высокой запылённостью. Наличие оцинкованного покрытия снижает риск коррозии, но не делает изделие герметичным.

Преимущества

• Высокая механическая прочность благодаря материалу и неразъёмной конструкции
• Широкий температурный диапазон — подходит для холодных складов и нагреваемых участков
• Легкий вес и удобство монтажа — не требует сварки или специального оборудования
• Совместимость с популярными моделями металлорукавов — минимизирует необходимость замены комплектующих

Ограничения применения

• Не использовать в условиях постоянного воздействия воды, паров, химически активных жидкостей — IP40 недостаточен
• Нельзя разбирать после монтажа — при необходимости замены потребуется полная замена муфты
• Подходит только для труб с наружной резьбой G1¼; несовместима с метрической резьбой
• Не рекомендовано применение в взрывоопасных зонах — отсутствуют сертификаты ATEX или IECEx

Примеры использования

• Соединение металлорукава Р3-ЦПнг-LS с медной трубой в системе управления станком ЧПУ
• Переход от стальной трубы к гибкому рукаву на конвейере в пищевой промышленности
• Фиксация кабельного ввода в распределительном щите с металлическим корпусом

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы — он должен точно соответствовать 32 мм и иметь резьбу G1¼
• Не перетягивайте резьбу — это может деформировать цинковый сплав и нарушить герметичность соединения
• Если планируете работу в условиях повышенной влажности, рассмотрите использование муфт с IP65/IP67 и резиновыми уплотнениями
• Для быстрого определения совместимости — сравните номер модели металлорукава с указанными в описании
