Наконечник кабельный ТМ 150-16-19 - 41503 КВТ

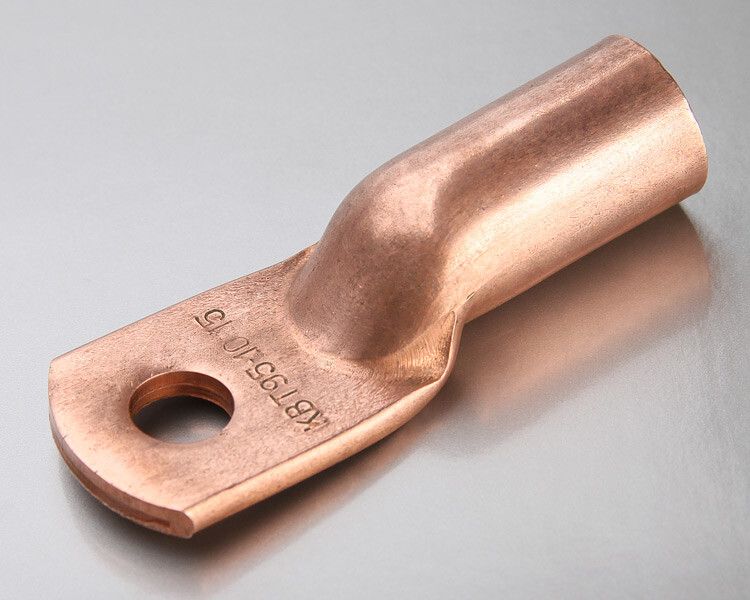

Наконечник кабельный медный ТМ 150-16-19 для опрессовки (упаковка 25 штук) от бренда КВТ предназначен для надёжного оконцевания медных кабелей и проводов сечением 150 мм2 методом опрессовки. Артикул 41503 соответствует ГОСТ 7386-80 и используется в энергетике, промышленности и на транспорте.

Назначение и область применения

Наконечник кабельный медный ТМ 150-16-19 для опрессовки применяется для создания прочного и электрически надёжного соединения между медным кабелем и контактными элементами - зажимами, шинами, коммутационными аппаратами. Подходит для работы в распределительных устройствах, силовых щитах, подстанциях и на оборудовании с высокой нагрузкой до 35 кВ.

Технические характеристики

• Номинальное поперечное сечение кабеля: 150 мм2
• Диаметр отверстия хвостовика: 16 мм
• Наружный диаметр: 25 мм
• Номинальное напряжение: 35 кВ
• Материал: электротехническая медь марки М2
• Покрытие: без покрытия (не имеет антикоррозийного слоя)
• Тип соединения: прямолинейный
• Количество монтажных отверстий: одно
• Стандарт: ГОСТ 7386-80
• Климатическое исполнение: УХЛ3
• Форма опрессовки: MW-образная (по технологии КВТ)

Совместимость и монтаж

Наконечник кабельный медный ТМ 150-16-19 для опрессовки устанавливается с помощью гидравлического пресса и специальных матриц MW-формы. Совместим с прессами КВТ, а также с другими устройствами, поддерживающими аналогичную форму пуансона и матрицы. Для правильного монтажа:

• Обязательно снимите изоляцию с кабеля точно на длину хвостовика - не более и не менее.
• Перед вставкой проверьте, что жила полностью заполняет внутреннюю полость наконечника - допускается минимальный люфт.
• Используйте только матрицу, соответствующую типоразмеру 150–16.
• Не используйте этот наконечник для жил 2–3 класса гибкости без пересчёта по специальной таблице - возможен недопресс или деформация.

Безопасность и стандарты

Произведён согласно ГОСТ 7386-80, обеспечивает механическую прочность и электрическую проводимость, необходимые для безопасной эксплуатации в сетях до 35 кВ. Отсутствие покрытия требует защиты от коррозии в условиях повышенной влажности - рекомендуется применять в закрытых помещениях или с дополнительной герметизацией соединений.

Преимущества

• Высокая точность формирования благодаря собственным технологическим матрицам КВТ - гарантирует равномерную опрессовку без трещин.
• Штампованная маркировка на каждом изделии позволяет легко идентифицировать типоразмер и производителя.
• После штамповки наконечники проходят термическую обработку (отжиг), что увеличивает пластичность меди и снижает риск растрескивания при монтаже.
• Галтовка и снятие фаски исключают острые кромки - упрощает введение жилы и предотвращает повреждение изоляции.
• КВТ - единственный российский производитель, обеспечивающий полный спектр типоразмеров по ГОСТ 7386-80.

Ограничения применения

• Не предназначена для алюминиевых или многожильных кабелей с классом гибкости ниже 5–6 - требуется подбор по специальным таблицам.
• Отсутствие покрытия делает её чувствительной к коррозии во влажных, агрессивных средах - не рекомендуется для открытых установок без дополнительной защиты.
• Не подходит для болтового соединения без переходника - только для опрессовки.
• Работает только с медными жилами; использование с другими материалами нарушает электроконтакт и создаёт риск нагрева.

Примеры использования

• Подключение медных кабелей 150 мм2 к шинам в распределительных пунктах 10/35 кВ.
• Оконцевание выводов силового трансформатора перед подключением к выключателю.
• Монтаж кабельных ответвлений на подстанциях и в промышленных цехах с высокими токовыми нагрузками.
• Замена старых наконечников в модернизируемых электроустановках, где сохраняется требования ГОСТ 7386-80.

Практические советы

• При работе с кабелями 2–3 класса гибкости - выбирайте наконечник по площади сечения жилы, а не по внешнему диаметру. Консультация с таблицей КВТ обязательна.
• Храните наконечники в сухом месте - даже без покрытия они долговечны, но влага способствует образованию оксидов, снижающих проводимость.
• Проверяйте соответствие диаметра отверстия (16 мм) и диаметра болта или штыря, к которому будет подключаться наконечник - не все стандартные болты подходят.
• Для массовой сборки используйте комплект матриц КВТ - это сэкономит время и повысит качество соединений.
• Упаковка 25 штук - удобна для заказа партии на объект, но не для одиночного ремонта - можно купить меньшую упаковку, если доступна.
