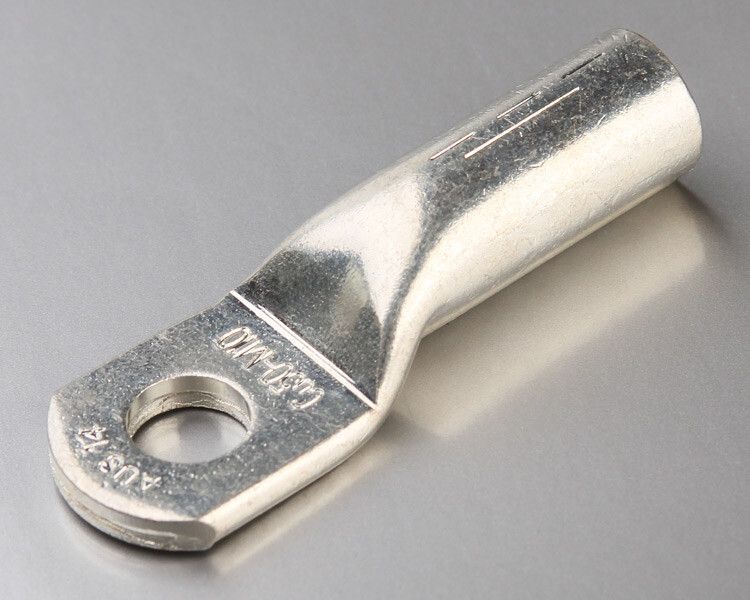

Наконечник кабельный ТМЛ(DIN) 185-16 - 58668 КВТ

Наконечник кабельный медный луженый ТМЛ(DIN) 185-16-19 от КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 185 мм2 методом опрессовки. Артикул 58668 соответствует стандарту DIN 46235 и применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и долговечность соединения.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 185-16-19 используется для создания прочного и токопроводящего соединения между многожильным медным кабелем и зажимом, болтом или шиной. Применяется в распределительных устройствах, трансформаторах, щитах, силовых установках и других системах, где требуется надёжный контакт при больших токах. Подходит для промышленного оборудования, энергообъектов, транспорта и инфраструктуры.

Технические характеристики

• Материал: рафинированная медь марки М1 - обеспечивает высокую электропроводность и механическую прочность
• Номинальное сечение кабеля: 185 мм2
• Диаметр отверстия: 16 мм - совместим с болтами и зажимами этого размера
• Наружный диаметр: 25,5 мм - важно при выборе изоляционных колец или кожухов
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления, повышает срок службы в условиях повышенной влажности
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение кабеля относительно контакта, удобно для компактной сборки
• Количество монтажных отверстий: 1 - одиночная фиксация
• Номинальное напряжение: 35 кВ - допустимо применение в средневольтных сетях
• Стандарт: DIN 46235 - европейский эталон качества для кабельных наконечников
• Цвет: серый - визуально отличается от немедных аналогов
• Способ монтажа: опрессовка - требует специальных клещей и матриц
• Тип проводника: многожильный - идеально для гибких кабелей

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 185-16-19 совместим с опрессовочными клещами, имеющими матрицы для сечений 185 мм2. На трубной части нанесена двухдорожечная разметка - она указывает точное положение для одной или двух опрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, соответствующую DIN 46235. Убедитесь, что диаметр болта или зажима точно 16 мм - отклонение даже на 0,5 мм снижает надёжность контакта. Не рекомендуется использование с одножильными проводами - они не обеспечивают достаточной гибкости для плотного заполнения внутреннего канала наконечника.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - один из самых строгих мировых стандартов на медные кабельные наконечники. Он гарантирует контроль за размерами, материалом, толщиной покрытия и механической прочностью. Лужёное покрытие соответствует климатическому исполнению Т2, что позволяет применять наконечник в условиях повышенной влажности, перепадов температур и агрессивной среды. Напряжение 35 кВ подтверждает соответствие требованиям для средневольтных систем. Соответствие стандарту исключает риск перегрева и отслоения контакта при длительной нагрузке.

Преимущества

• Высокая электропроводность меди M1 минимизирует потери мощности
• Оловянно-висмутовое лужение предотвращает коррозию, продлевает срок службы в открытом воздухе и сырых помещениях
• Разметка на трубе упрощает правильную опрессовку - снижает вероятность брака
• Кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке, исключает деформацию
• Соответствие DIN 46235 делает изделие универсальным - совместимо с оборудованием от многих производителей

Ограничения применения

• Не предназначено для одножильных проводов - возможен плохой контакт из-за недостатка гибкости
• Запрещён нагрев выше 105 C - превышение температуры разрушает лужёное покрытие
• Не следует использовать в условиях постоянного воздействия кислот, щелочей или солевых растворов - лужение не является химически стойким покрытием
• Только для опрессовки - сварка или пайка недопустимы - нарушают структуру металла и покрытия
• Не подходит для частых изгибов после монтажа - жесткая конструкция не рассчитана на динамические нагрузки

Примеры использования

• Подключение медного кабеля 185 мм2 к шине в распределительном щите 10–35 кВ
• Оконцевание кабеля питания трансформатора в подстанции
• Соединение кабеля с зажимом заземления в промышленном цеху
• Монтаж силового кабеля на двигатель или насос в условиях повышенной влажности
• Обустройство кабельных трасс на объектах ЖКХ, метрополитена, железных дорог

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр наконечника (16 мм) точно совпадал с диаметром болта или зажима - не используйте переходники
• Выбирайте опрессовочные клещи с матрицами, помеченными как подходящие для DIN 46235 и сечения 185 мм2
• При опрессовке следите, чтобы провод полностью вошёл в трубку - не должно быть выступающих жил
• Используйте две опрессовки, если ваша матрица шире - разметка на наконечнике показывает, где делать первую и вторую
• После монтажа проверьте контакт рукой - он не должен шататься; при необходимости - переопрессуйте
• Храните наконечники в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может вызвать побочные эффекты
