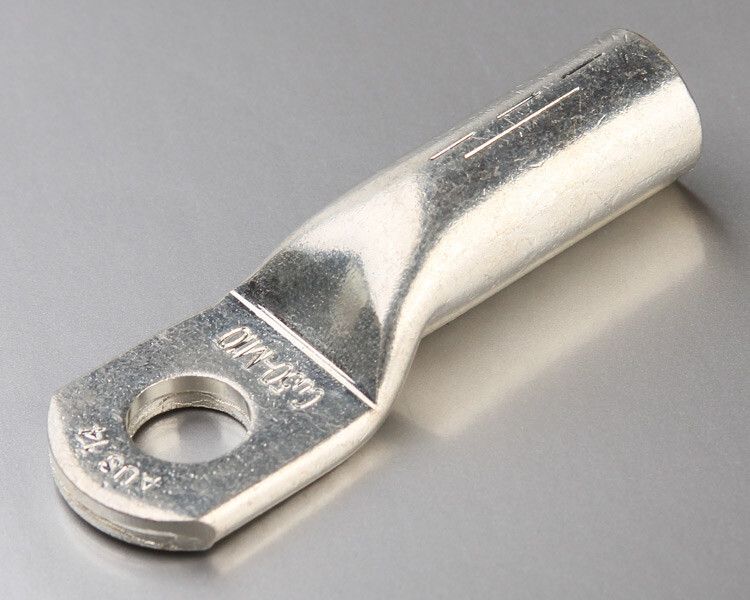

Наконечник кабельный ТМЛ(DIN) 6-5 - 58649 КВТ

Наконечник кабельный медный луженый ТМЛ(DIN) 6-5-3,8 (100 шт/упак) от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 6 мм2 методом опрессовки. Продукт соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - от распределительных щитов до промышленного оборудования.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 6-5-3,8 используется для создания прочного и долговечного контакта между медным многожильным проводом и зажимом, клеммой или шиной. Подходит для работ в электроустановках, где важна устойчивость к коррозии и стабильность тока. Часто применяется в промышленном оборудовании, силовых щитах, трансформаторах, станках и системах автоматизации.

Технические характеристики

• Номинальное сечение кабеля: 6 мм2
• Диаметр отверстия: 5 мм
• Материал: рафинированная медь марки М1
• Покрытие: электролитическое лужение оловом-висмутом
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение провода и клеммы
• Количество монтажных отверстий: 1
• Наружный диаметр: 5,5 мм
• Номинальное напряжение: до 35 кВ
• Тип проводника: многожильный
• Стандарт: DIN 46235
• Цвет: серый
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 6-5-3,8 монтируется исключительно методом опрессовки специальными клещами. На трубной части нанесена двухдорожечная разметка - она указывает, где должны находиться отпечатки матриц в зависимости от их ширины. Для обеспечения герметичности и механической прочности необходимо использовать матрицу, соответствующую сечению 6 мм2 и диаметру отверстия 5 мм. Убедитесь, что зачищенный конец провода полностью вошёл в трубку - не допускайте выступания жил.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - одному из самых строгих и признанных в мире нормативов на медные кабельные наконечники. Это гарантирует совместимость с европейскими и глобальными комплектующими. Напряжение до 35 кВ позволяет применять наконечник в средневольтовых сетях. Луженое покрытие снижает риск окисления, предотвращает нагрев в месте контакта и повышает безопасность при длительной нагрузке.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Защита от коррозии за счёт качественного оловянно-висмутового лужения
• Чёткая разметка на трубке упрощает контроль качества опрессовки
• Прямой угол (180°) удобен для плотной укладки в щитах и шкафах
• Соответствие DIN 46235 обеспечивает взаимозаменяемость с другими изделиями этого стандарта

Ограничения применения

• Не предназначено для одножильных проводов - только для многожильных
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Запрещён монтаж путём пайки - только опрессовка
• Диаметр отверстия 5 мм ограничен - не подходит для болтов большего размера

Примеры использования

• Подключение медных кабелей к клеммным колодкам в распределительных щитах
• Оконцевание фазных и нулевых проводов в частотных преобразователях
• Соединение проводов с шинами в трансформаторных подстанциях
• Монтаж в системах управления промышленными конвейерами и насосами

Практические советы

• Перед опрессовкой обязательно зачистите конец провода на длину, равную длине трубки наконечника - не меньше 10–12 мм
• Выбирайте матрицы, которые точно соответствуют сечению 6 мм2 и указанной разметке на наконечнике
• Проверьте после опрессовки - провод не должен свободно двигаться внутри трубки
• При работе в сыром или агрессивном воздухе (например, на производстве) луженое покрытие значительно продлевает срок службы - не заменяйте на нелужёные аналоги
• Учитывайте посадочный диаметр 5 мм - он должен совпадать с диаметром болта или винта, к которому будет подключаться наконечник
