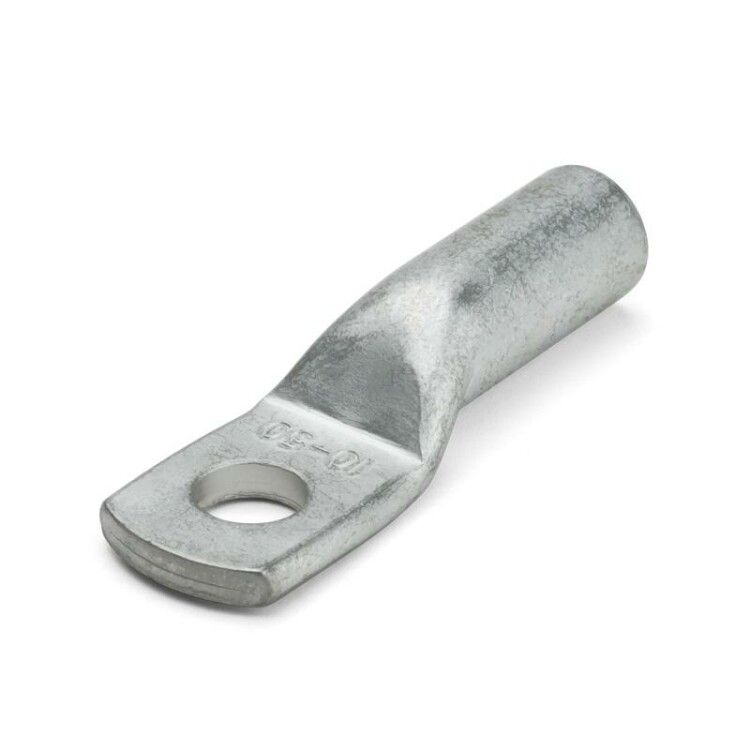

Наконечник кабельный ТМЛ(DIN) 625-20 - 65251 КВТ

Наконечник кабельный медный луженый ТМЛ(DIN) 625-20-34,5 от КВТ (артикул 65251) предназначен для надёжного оконцевания многожильных медных кабелей сечением 625 мм2 методом опрессовки. Применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и долговечность соединения.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 625-20-34,5 используется для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, шинам или другим токоведущим элементам. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, промышленном оборудовании и энергообъектах с высокими требованиями к надёжности контакта.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение проводника: 625 мм2
• Диаметр отверстия: 20 мм
• Наружный диаметр: 44 мм
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение кабеля относительно точки подключения
• Покрытие: лужёное (олово-висмутовое, класс климатического исполнения Т2)
• Номинальное напряжение: 35 кВ
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка
• Стандарт: DIN 46235
• Цвет: серый

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 625-20-34,5 совместим с гидравлическими и механическими пресс-клещами, оснащёнными матрицами, соответствующими DIN 46235. На трубной части нанесена двухдорожечная разметка - она указывает точное положение и количество запрессовок в зависимости от ширины матрицы. Для обеспечения прочного соединения необходимо использовать матрицу, подходящую по размеру и профилю, и соблюдать усилие опрессовки, рекомендованное производителем клещей. Диаметр отверстия 20 мм позволяет установить болт M20 или аналогичный крепёж.

Безопасность и стандарты

Изделие соответствует международному стандарту DIN 46235 - одному из самых строгих и широко принятых нормативов на медные кабельные наконечники. Лужёное покрытие повышает безопасность эксплуатации за счёт снижения переходного сопротивления и предотвращения окисления меди. Номинальное напряжение 35 кВ допускает применение в средневольтовых сетях, однако требуется проверять соответствие всей сборки (кабель + наконечник + крепёж) условиям проекта.

Преимущества

• Высокая электропроводность благодаря материалу - рафинированной меди М1
• Защита от коррозии за счёт оловянно-висмутового лужения - особенно важно во влажных, солёных или агрессивных средах
• Чёткая разметка на трубе упрощает контроль качества опрессовки и исключает ошибки монтажа
• Соответствие DIN 46235 гарантирует взаимозаменяемость с другими изделиями этого стандарта
• Прямой угол (180°) удобен для компактной укладки в плотных распределительных щитах

Ограничения применения

• Не предназначается для одножильных проводов - требует многожильной медной жилы
• Работает только при использовании правильной опрессовочной матрицы; использование несоответствующего инструмента приведёт к плохому контакту или разрушению наконечника
• Не следует применять в системах с частыми вибрациями без дополнительной фиксации - возможна усталостная деформация
• Запрещено использовать при температуре выше 90 C длительное время - риск перегрева и размягчения луда

Примеры использования

• Подключение кабелей к шинным коллекторам в трансформаторных подстанциях
• Оконцевание силовых кабелей на входе в промышленные частотные преобразователи
• Соединение медных жил с заземляющими шинами в крупных объектах ЖКХ и энергетики
• Монтаж в распределительных устройствах 6–35 кВ, где необходима герметичность и долговечность контакта

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри вызывает плохой контакт
• Проверьте, что все жилы полностью вошли в трубку - не допускайте выступающих концов
• Используйте только матрицы, соответствующие DIN 46235 и указанному сечению 625 мм2
• После опрессовки проверьте механическую прочность соединения - попробуйте слегка потянуть кабель
• При работе в условиях повышенной влажности или химической активности дополнительно смажьте место соединения антикоррозийной пастой
• Артикул 65251 - единственный номер для заказа именно этой модели; другие размеры из серии ТМЛ(DIN) имеют свои артикулы
