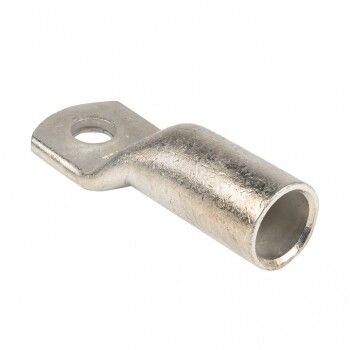

Наконечник медный луженый ТМЛ DIN 625-20 PROxima | tml-din-625-20 EKF

Наконечник медный луженый ТМЛ DIN 625-20 EKF предназначен для надёжного оконцевания крупногабаритных медных кабелей с помощью опрессовки, обеспечивая прочное болтовое соединение с шинами или контактной аппаратурой. Этот элемент из серии PROxima применяется там, где требуется передача больших токов - например, на распределительных щитах, силовых установках и системах автоматизации.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 625-20 EKF используется для подготовки концов многожильных и одножильных медных проводников к болтовому соединению. Он позволяет исключить ослабление контакта, уменьшает переходное сопротивление и защищает жилу от механического повреждения. Применяется в энергетике, промышленном оборудовании, цепях постоянного и переменного тока до 1000 В, особенно в условиях высоких нагрузок - например, на входных группах щитов, шинах постоянного тока, заземлениях и выводах преобразователей частоты.

Технические характеристики

• Номинальное сечение проводника: 625 мм2 - подходит для очень мощных кабелей, используемых в тяжёлых электроустановках;
• Диаметр отверстия: 20 мм - совместим с болтами M16–M20, что соответствует классическим требованиям промышленного оборудования;
• Материал: медь - обеспечивает высокую электропроводность и термостойкость;
• Покрытие: лужёное - предотвращает окисление меди, продлевает срок службы контакта, улучшает пайку и снижает риск нагрева;
• Тип монтажа: опрессовка - требует специального инструмента, обеспечивающего плотную посадку на жилу;
• Форма фланца: кольцевая с тонким фланцем - компактна, удобна для установки в ограниченных пространствах;
• Количество монтажных отверстий: одно - предназначено для одного болта, не допускает параллельного подключения нескольких проводов;
• Цвет маркировки: серый - соответствует стандарту DIN, легко идентифицируется при сборке;
• Угол соединения: специальный - рассчитан на равномерное распределение усилия при затяжке, минимизирует деформацию.

Совместимость и монтаж

Наконечник медный луженый ТМЛ DIN 625-20 EKF совместим с любым оборудованием, имеющим болты M16–M20 и подходящими по габаритам контактными площадками. Для монтажа необходима опрессовка - использование пресс-клещей с матрицей, соответствующей сечению 625 мм2. Убедитесь, что глубина запрессовки полностью закрывает жилу, а сам наконечник не перегнут после операции. Монтаж следует выполнять только на очищенную от изоляции и оксидов медную жилу. Недопустимо использовать этот наконечник для алюминиевых проводов - он несовместим по материалу и коэффициенту теплового расширения.

Безопасность и стандарты

Изделие изготовлено в соответствии с немецким стандартом DIN 625-20, который гарантирует точность геометрии, механическую прочность и соответствие нормам безопасности для промышленного использования. Лужёное покрытие соответствует требованиям IEC 60445 и ГОСТ 8907, обеспечивая долговременную антикоррозийную защиту даже в средах с повышенной влажностью. Соответствует требованиям EN 61238-1 для соединений методом опрессовки.

Преимущества

• Высокая проводимость благодаря чистой меди - минимальные потери энергии и нагрев;
• Лужёное покрытие увеличивает срок службы контакта в агрессивных средах - в отличие от голой меди;
• Тонкий фланец экономит место в щите - важное преимущество при плотной компоновке;
• Стандартная форма и размеры - гарантированная совместимость с большинством европейских и российских аппаратов;
• Чёткая маркировка цветом - ускоряет проверку и обслуживание.

Ограничения применения

• Не для алюминиевых или комбинированных (медно-алюминиевых) жил - возможен химический эффект гальванопары и быстрое разрушение контакта;
• Не рекомендован для мобильных или вибрационных устройств без дополнительной фиксации - при длительной механической нагрузке возможно ослабление;
• Требуется профессиональный инструмент для опрессовки - обычные клещи не обеспечат нужного качества соединения;
• Запрещён монтаж на провода меньшим сечением - возникает люфт, плохой контакт и перегрев;
• Работает только при температуре окружающей среды от –40C до +105C - выше указанного порога возможна потеря прочности луда.

Примеры использования

• Подключение главного ввода в распределительный щит 630 А;
• Соединение выхода частотного преобразователя с двигателем 200–300 кВт;
• Заземление шины PE в промышленном цехе;
• Присоединение батарейного массива в UPS-системе;
• Обвязка силового трансформатора на подстанции.

Практические советы

• Перед опрессовкой обязательно удалите изоляцию точно на длину втулки - лишняя изоляция внутри вызывает плохой контакт;
• Выбирайте пресс-матрицу, которая указана производителем для сечения 625 мм2 - неверный инструмент испортит наконечник;
• Проверьте герметичность соединения: после опрессовки попробуйте слегка повернуть наконечник вокруг жилы - перемещения быть не должно;
• При работе в сыром помещении дополнительно смажьте контактную плоскость токоотводящей пастой - это повысит надёжность;
• На каждый наконечник ТМЛ DIN 625-20 EKF приходится один болт - не пытайтесь удвоить нагрузку через два отверстия, они просто отсутствуют.
