Наконечник кабельный угловой ТМЛс (90) 16-6 - 70284 КВТ

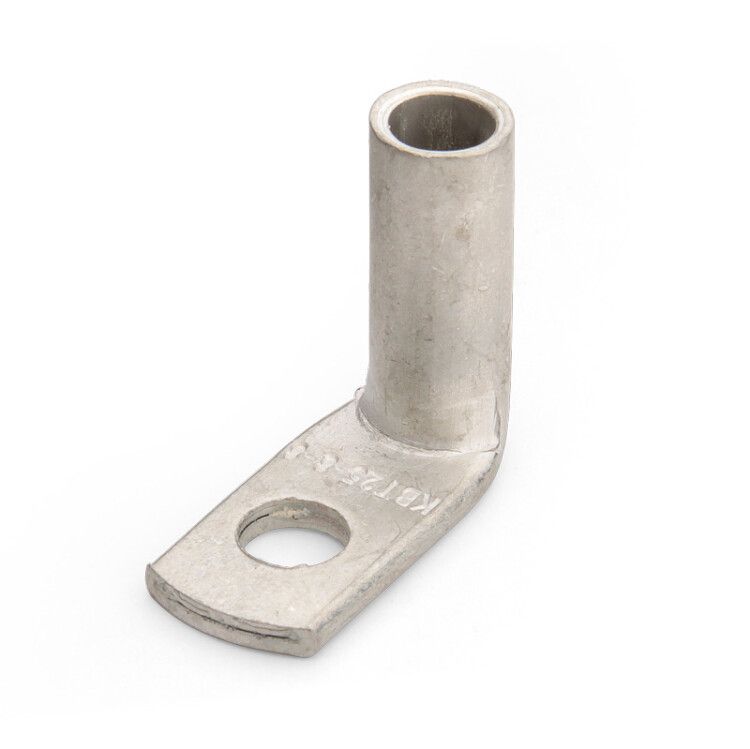

Наконечник кабельный угловой ТМЛс(90) 16-6 от КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 16 мм2 с помощью опрессовки. Угол 90° позволяет удобно выводить провод в ограниченном пространстве, что особенно важно при монтаже в распределительных щитах, на станках и в других условиях с плотным расположением элементов.

Назначение и область применения

Наконечник кабельный угловой ТМЛс(90) 16-6 используется для создания прочного и долговечного соединения между медным многожильным проводом и зажимом, болтом или шиной. Подходит для работы в электроустановках до 1 кВ. Применяется там, где требуется изменение направления провода под прямым углом - например, при подключении к шинам в щитах, клеммам автоматических выключателей, контакторам или трансформаторам. Особенно эффективен в условиях малого доступного пространства.

Технические характеристики

• Номинальное сечение проводника: 16 мм2
• Угол соединения: 90°
• Диаметр отверстия: 6,4 мм
• Метрический размер резьбы: M6
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Тип проводника: многожильный (классы гибкости 1–3)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Рабочее напряжение: до 1 кВ
• Цвет: серый
• Количество монтажных отверстий: 1
• Нормативный документ: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник кабельный угловой ТМЛс(90) 16-6 совместим с многожильными медными проводами, соответствующими ГОСТ 22483, классов гибкости 1, 2 и 3 - то есть с большинством применяемых в строительстве и промышленности кабелей. Для монтажа необходима опрессовка специальными клещами с матрицей, подходящей под сечение 16 мм2. Диаметр отверстия 6,4 мм обеспечивает фиксацию на болт M6. Луженое покрытие снижает риск окисления и улучшает контакт при длительной эксплуатации. Угловая форма позволяет избежать перегиба провода, сохраняя целостность жил.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014. Луженое покрытие повышает устойчивость к коррозии в условиях повышенной влажности и температурных колебаний. Напряжение до 1 кВ соответствует нормам для бытовых и промышленных установок. Не предназначено для высоковольтных сетей выше указанного значения - даже если в характеристиках указано 35 кВ, реальное рабочее напряжение ограничено производителем до 1 кВ.

Преимущества

• Угол 90° экономит место и исключает изгиб кабеля под острым радиусом, предотвращая повреждение жил.
• Олово-висмутовое лужение защищает от окисления и увеличивает срок службы контакта.
• Подходящий диаметр отверстия (6,4 мм) гарантирует надёжную фиксацию на стандартных болтах M6.
• Совместим с широким спектром многожильных кабелей - от бытовых до промышленных.
• Медная основа обеспечивает низкое переходное сопротивление и хорошую теплопроводность.

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных (классы гибкости 1–3).
• Не рекомендован для эксплуатации при напряжении свыше 1 кВ, несмотря на указание 35 кВ в некоторых списках - это техническая ошибка, реальный предел - 1 кВ.
• Не подходит для алюминиевых проводов - материал только медь.
• Требуется обязательная опрессовка; скручивание или пайка недопустимы - это нарушит механическую прочность и электрическую надёжность.

Примеры использования

• Подключение кабеля к шине PE/N в распределительном щите.
• Присоединение провода к клемме контактора в цепях управления станком.
• Заводка кабеля в клеммную колодку с ограниченным пространством вокруг.
• Монтаж в панелях автоматизации, где провод должен менять направление под прямым углом.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 16 мм2 - некорректный инструмент приведёт к плохому контакту или разрыву жил.
• Перед монтажом проверьте, чтобы внутренний диаметр жилы совпадал с внутренним диаметром наконечника - допуск +-0,2 мм.
• При использовании в помещениях с высокой влажностью (например, насосные станции) луженое покрытие уже обеспечивает защиту - дополнительная герметизация не нужна.
• Не затягивайте болт M6 с усилием больше 10–12 Нм - это может повредить резьбу в наконечнике.
• Артикул 70284 - единственный номер для заказа этого конкретного типа. Не путайте с другими моделями ТМЛс, имеющими другие углы или сечения.
