Наконечник кабельный угловой ТМЛс (90) 25-10 - 70287 КВТ

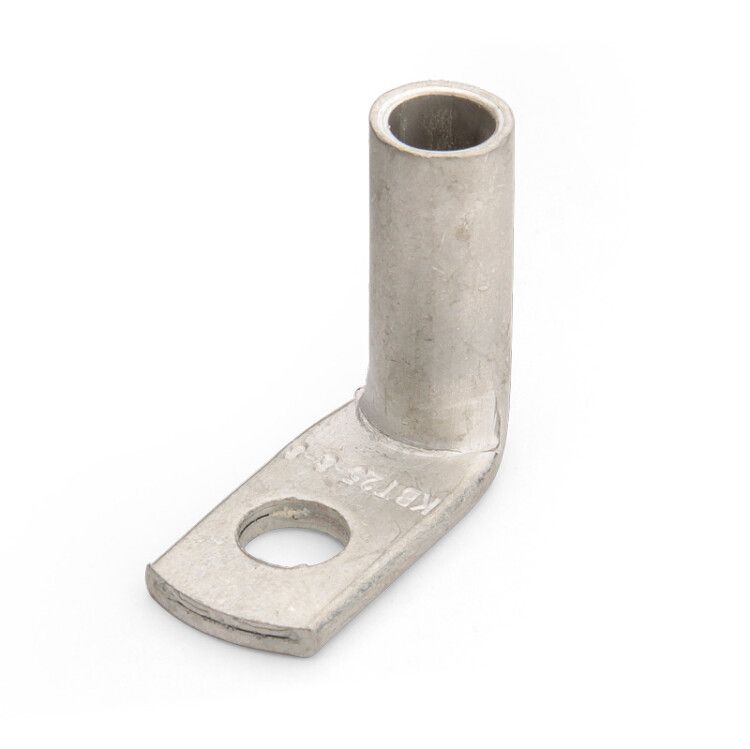

Наконечник кабельный угловой медный луженый ТМЛс(90) 25-10 от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 25 мм2 методом опрессовки. Угловая форма на 90° позволяет удобно выводить провода в условиях ограниченного пространства, особенно в распределительных щитах, трансформаторных камерах и на оборудовании с плотной компоновкой.

Назначение и область применения

Наконечник кабельный угловой медный луженый ТМЛс(90) 25-10 используется для создания прочного и долговечного соединения между медным многожильным проводом и зажимом оборудования. Подходит для работы с кабелями, применяемыми в силовых цепях до 1 кВ - например, в электроустановках зданий, промышленных станках, пультах управления, системах освещения и автоматизации.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение проводника: 25 мм2
• Диаметр отверстия: 10,5 мм
• Угол соединения: 90°
• Тип проводника: многожильный (классы гибкости 1–3)
• Способ монтажа: опрессовка
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Количество монтажных отверстий: 1
• Форма контактной площадки: кольцевая
• Рабочее напряжение: до 1 кВ
• Цвет: серый
• Нормативный документ: ТУ 3449-066-97284872-2014
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник ТМЛс(90) 25-10 совместим с любыми многожильными медными проводами, соответствующими сечению 25 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под диаметр 10,5 мм и тип наконечника. Луженое покрытие обеспечивает хорошую свариваемость и снижает риск окисления при контакте с другими металлами. Угловая форма позволяет легко направить провод перпендикулярно к поверхности клеммы - это особенно важно при установке в плотных щитах или за оборудованием.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014. Луженое покрытие повышает коррозионную стойкость и безопасность при работе во влажных средах. Напряжение до 1 кВ делает его пригодным для большинства бытовых и промышленных сетей. Применение выше указанного напряжения запрещено - даже если в характеристиках фигурирует 35 кВ, это лишь предел изоляционной способности материала, а не рабочее значение.

Преимущества

• Угловая форма (90°) экономит место и упрощает маршрутизацию проводов в тесных условиях
• Луженое покрытие защищает от окисления и улучшает контакт при многократных подключениях
• Подходящий диаметр отверстия (10,5 мм) гарантирует совместимость с популярными болтами и клеммами
• Произведён из высокочистой меди М1 - обеспечивает низкое переходное сопротивление
• Упаковано по 100 штук - удобно для крупных проектов и постоянного использования

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация жилы при опрессовке
• Запрещено использовать при напряжении выше 1 кВ - несмотря на заявленные 35 кВ, это не рабочий параметр
• Не рекомендуется для открытых внешних установок без защиты от механических воздействий и агрессивной среды
• Не подходит для алюминиевых проводов - материал исключительно медный

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите с малым свободным пространством
• Присоединение клемм двигателя в промышленном оборудовании, где доступ ограничен корпусом
• Монтаж заземляющего проводника в распределительной камере с вертикальной компоновкой
• Обвязка кабелей в частных домах при замене старой проводки на современную с использованием медных жил 25 мм2

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 25 мм2 требуют точного подбора инструмента
• Используйте матрицу, соответствующую ТМЛс(90); некорректная матрица вызывает трещины в лужении
• При сборке щита ориентируйте угол наконечника так, чтобы он не задевал соседние элементы
• Для длительной эксплуатации в сыром помещении дополнительно смажьте контактную часть антикоррозийной пастой
• Храните в сухом месте - хотя лужение защищает, длительное воздействие влаги может снизить срок службы
