Наконечник кабельный угловой ТМЛс (90) 50-8 - 70290 КВТ

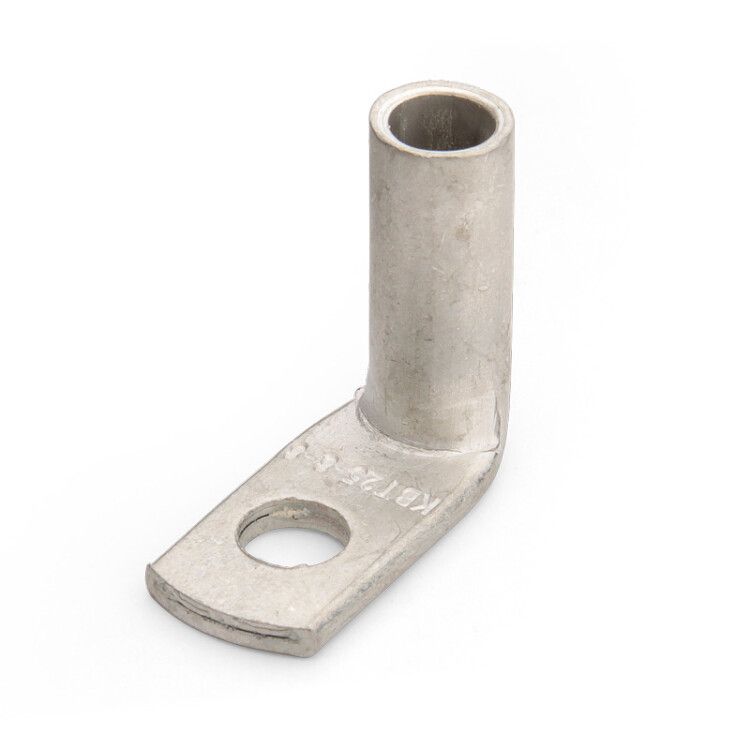

Наконечник медный угловой ТМЛс(90) 50-8 КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 50 мм2 методом опрессовки. Благодаря угловому дизайну и лужёному покрытию, он удобен для монтажа в тесных пространствах и устойчив к коррозии. Продукт сертифицирован по ТУ 3449-066-97284872-2014 и выпускается брендом КВТ.

Назначение и область применения

Наконечник медный угловой ТМЛс(90) 50-8 КВТ используется для оконцевания медных многожильных проводов и кабелей сечением 50 мм2. Подходит для соединений, где требуется изменить направление тока на 90° - например, при подключении к шинным системам, распределительным щитам, силовым клеммам оборудования. Особенно эффективен там, где мало места для прямого подключения.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Материал: рафинированная медь марки М1
• Угол соединения: 90°
• Диаметр отверстия: 8,4 мм
• Метрический размер резьбы: M8
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Способ монтажа: опрессовка
• Номинальное напряжение: до 1 кВ
• Тип проводника: многожильный (классы гибкости 1–3)
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: 1
• Цвет: серый
• Нормативный документ: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник медный угловой ТМЛс(90) 50-8 КВТ совместим с кабелями и проводами, имеющими многожильную медную жилу сечением 50 мм2. Диаметр отверстия 8,4 мм позволяет использовать болты M8. Для фиксации применяется опрессовка специальными клещами - необходимо выбрать матрицу, соответствующую форме и размеру наконечника. Лужёное покрытие снижает риск окисления при контакте с другими металлами. Угловая форма обеспечивает компактное расположение в плотных сборках.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-066-97284872-2014. Напряжение до 1 кВ соответствует требованиям для низковольтных установок. Лужёное покрытие повышает безопасность при работе во влажной среде и защищает от электрохимической коррозии. Не рекомендуется применять выше указанного напряжения - превышение может вызвать пробой изоляции или перегрев.

Преимущества

• Угловая форма (90°) экономит место и упрощает трассировку в сложных условиях
• Олово-висмутовое лужение увеличивает срок службы и предотвращает окисление
• Работает с большинством строительных кабелей - подходит для жил 1–3 классов гибкости
• Стандартный размер резьбы M8 обеспечивает совместимость с популярными клеммами и шинами
• Высокая теплопроводность меди гарантирует минимальные потери при передаче тока

Ограничения применения

• Не предназначена для одножильных проводов - возможна плохая опрессовка и потеря механической прочности
• Рабочее напряжение ограничено 1 кВ; использование в сетях выше 1 кВ запрещено
• Не подходит для алюминиевых проводников - материал корпуса - медь, что создаёт риск гальванопары
• Требуется точный подбор инструмента для опрессовки - некорректное давление приведёт к плохому контакту

Примеры использования

• Подключение кабеля к шинной группе в распределительном щите с ограниченным зазором
• Монтаж на выходе частотного преобразователя, где нужен поворот провода под прямым углом
• Соединение медного кабеля с клеммой двигателя или трансформатора
• Электромонтаж в панелях управления станков, конвейеров, насосных станций

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубчатой части наконечника - лишняя изоляция мешает качественному соединению
• Используйте опрессовочные клещи с матрицей, подходящей под форму ТМЛс(90); проверьте соответствие по каталогу инструмента
• Проверяйте усилие опрессовки - недостаточное давление вызывает люфт, избыточное - деформацию металла
• При использовании в агрессивной среде (высокая влажность, химические пары) регулярно осматривайте контакт на наличие следов коррозии
• После монтажа затяните болт M8 с моментом, указанным в нормах для вашего типа клеммы - не переусердствуйте, чтобы не повредить резьбу
