Наконечник кабельный угловой ТМЛс (90) 6-6 - 78054 КВТ

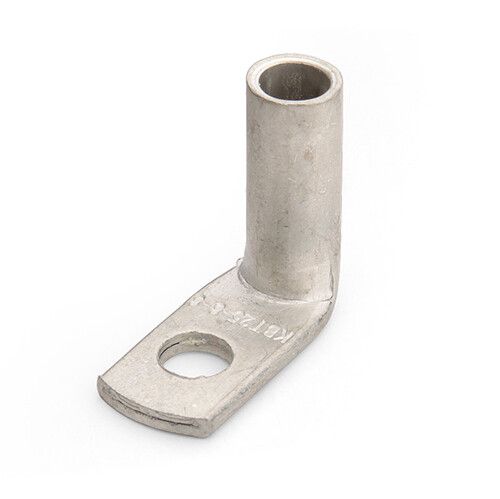

Наконечник кабельный угловой ТМЛс (90) 6-6 КВТ от бренда КВТ - это компактный элемент для надёжного соединения многожильных медных проводников с сечением 6 мм2 под опрессовку, особенно в условиях ограниченного доступа. Угол 90° позволяет удобно выводить кабель из тесных пространств, сохраняя целостность изоляции и снижая риск повреждений.

Назначение и область применения

Наконечник кабельный угловой ТМЛс (90) 6-6 КВТ предназначен для оконцевания многожильных медных проводов и кабелей сечением 6 мм2 методом опрессовки. Подходит для установки в распределительных щитах, на оборудовании с плотным расположением контактов, в шкафах управления, на станках и конвейерах. Особенно эффективен там, где требуется изменить направление кабеля под прямым углом - например, при подключении к шинам, клеммным колодкам или автоматическим выключателям в узких нишах.

Технические характеристики

• Угол соединения: 90° - обеспечивает перпендикулярный выход провода от точки крепления
• Номинальное сечение проводника: 6 мм2 - совместим с жилами соответствующего размера
• Тип проводника: многожильный - оптимизирован для гибких кабелей 1–3 класса гибкости
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Материал: медь марки М1 - высокая проводимость и механическая прочность
• Покрытие: луженое (олово-висмутовое) - защищает от окисления, улучшает контакт, соответствует климатическому исполнению Т2
• Диаметр отверстия: 6,4 мм - подходит для болтов M6
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Количество монтажных отверстий: 1 - одиночное крепление
• Номинальное напряжение: 35 кВ - технический запас, фактическое рабочее напряжение - до 1 кВ
• Нормативный документ: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник кабельный угловой ТМЛс (90) 6-6 КВТ совместим с любыми инструментами для опрессовки, подходящими под сечение 6 мм2 и тип матриц для круглых наконечников. Для качественного соединения рекомендуется использовать клещи с регулировкой давления и матрицу, указанную производителем инструмента. Перед опрессовкой необходимо зачистить жилу на длину, соответствующую длине трубчатой части наконечника - не менее 12–15 мм. После монтажа проверьте герметичность соединения: опрессованная часть должна быть плотной, без зазоров и видимых трещин.

Безопасность и стандарты

Изделие изготовлено в соответствии с техническими условиями ТУ 3449-066-97284872-2014. Луженое покрытие обеспечивает устойчивость к коррозии в условиях повышенной влажности и температурных колебаний (климатическое исполнение Т2). Напряжение 35 кВ указывает на электрическую прочность материала, однако применение допускается только в сетях до 1 кВ - согласно заявленному рабочему режиму. Превышение этого значения недопустимо.

Преимущества

• Угол 90° экономит место - позволяет избежать лишнего изгиба кабеля и уменьшает радиус завода
• Лужение предотвращает окисление меди - продлевает срок службы контакта и снижает переходное сопротивление
• Подходящий диаметр отверстия (6,4 мм) - совместим с большинством стандартных болтов M6
• Работает с широким спектром гибких кабелей - подходит для 99% бытовых и промышленных проводов
• Не требует пайки - безопаснее и быстрее в монтаже, особенно в условиях взрывоопасных сред

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация жилы при опрессовке
• Запрещено использование в цепях выше 1 кВ - даже при техническом запасе 35 кВ, изделие не сертифицировано для высоковольтных систем
• Не подходит для монтажа в условиях постоянного воздействия открытого пламени или агрессивных химикатов
• Требуется точный подбор инструмента для опрессовки - некорректное давление приведёт к плохому контакту или разрушению наконечника

Примеры использования

• Подключение кабеля к клеммной колодке внутри щита управления с плотной компоновкой
• Присоединение провода к автомату в стенном шкафу, где невозможно сделать большой изгиб
• Монтаж на частотных преобразователях, где кабель выходит вертикально, а клемма расположена горизонтально
• Электрооборудование в помещениях с высокой влажностью - благодаря лужению не образуются оксиды

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и наконечника - 6 мм2 не значит «примерно 6». Используйте штангенциркуль для замера жилы
• Выбирайте опрессовочные клещи с матрицей, помеченной как “6 мм2” или “TMLc”. Не применяйте универсальные насадки
• После опрессовки слегка потяните кабель - соединение не должно расходиться
• Если используется в помещении с высокой влажностью, дополнительно смажьте контактную поверхность инертной смазкой (например, КТ-1)
• Артикул 78054 - единственный номер для заказа. Не путайте с аналогами других производителей - отличается формой и толщиной стенок
