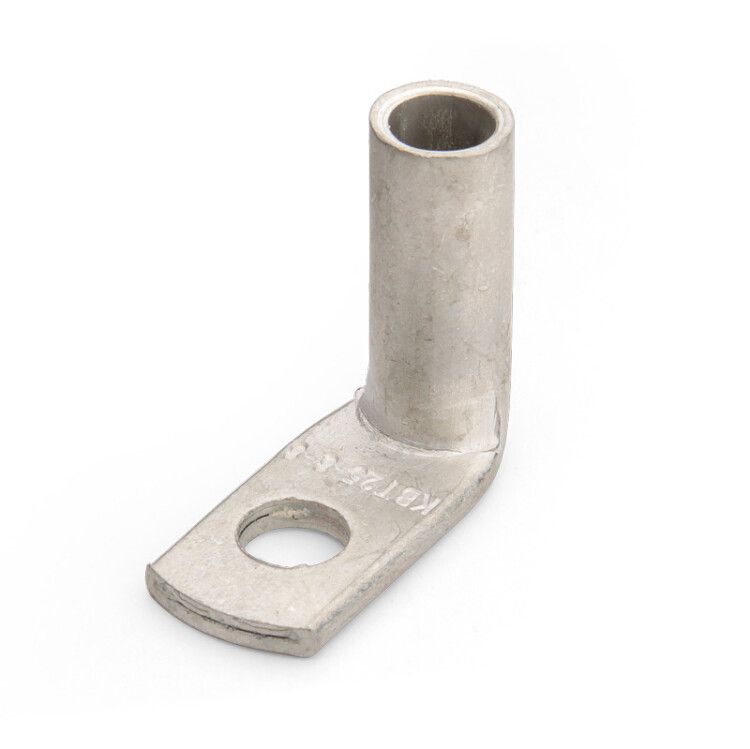

Наконечник кабельный угловой ТМЛс (90) 70-10 - 70292 КВТ

Наконечник кабельный угловой ТМЛс(90) 70-10 от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 70 мм2 с углом изгиба 90°. Применяется там, где требуется компактное и прочное соединение в условиях ограниченного доступа.

Назначение и область применения

Наконечник кабельный угловой ТМЛс(90) 70-10 используется для оконцевания медных многожильных проводников методом опрессовки. Подходит для подключения к шинам, зажимам и другим элементам распределительных устройств, особенно когда пространство вокруг точки соединения ограничено. Угол 90° позволяет изменить направление тока без лишнего изгиба кабеля, что снижает риск повреждений.

Технические характеристики

• Номинальное сечение проводника: 70 мм2
• Угол соединения: 90°
• Диаметр отверстия: 10,5 мм
• Метрический размер резьбы: M10
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный (классы гибкости 1–3)
• Рабочее напряжение: до 1 кВ
• Количество монтажных отверстий: 1
• Цвет: серый
• Нормативный документ: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник кабельный угловой ТМЛс(90) 70-10 совместим с кабелями и проводами, имеющими многожильную медную жилу сечением 70 мм2. Для установки необходима опрессовка специальным клещами с матрицей, соответствующей размеру наконечника. Отверстие диаметром 10,5 мм обеспечивает фиксацию болтом M10. Луженое покрытие улучшает контакты и защищает от коррозии, даже в условиях повышенной влажности. Монтаж возможен в плотных щитах, на вертикальных шинах и в других труднодоступных зонах благодаря компактному угловому дизайну.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014. Напряжение до 1 кВ гарантирует безопасную работу в сетях низкого напряжения. Луженое покрытие предотвращает окисление меди, снижает переходное сопротивление и исключает перегрев при длительной нагрузке. Не предназначено для работы выше 1 кВ - использование на высоких напряжениях (например, 35 кВ, указанных в характеристиках) недопустимо.

Преимущества

• Угол 90° экономит место и упрощает трассировку кабелей в плотных распределительных устройствах
• Опрессовка обеспечивает механически прочное и электрически надёжное соединение без пайки
• Луженое покрытие увеличивает срок службы в агрессивных средах (пыль, влага, температурные колебания)
• Подходящий диаметр отверстия (10,5 мм) стандартизирован под распространённые болты M10
• Медь марки М1 обеспечивает низкое сопротивление и хорошую теплопроводность

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных (классы гибкости 1–3)
• Рабочее напряжение ограничено 1 кВ; несмотря на указанное в характеристиках 35 кВ, изделие не предназначено для высоковольтных систем
• Не рекомендовано использовать в условиях постоянного воздействия открытого пламени или агрессивных химических сред
• Требуется точный подбор инструмента для опрессовки - некорректное давление приведёт к плохому контакту

Примеры использования

• Подключение силового кабеля к шине в распределительном щите 0,4 кВ
• Заземление оборудования в цехах с высокой влажностью
• Присоединение кабеля к автоматическому выключателю в тесном ящике
• Монтаж в промышленных конвейерах, где кабель проходит через угол рамы

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 70 мм2 должны точно совпадать с внутренним объёмом наконечника
• Используйте матрицу для опрессовки, подходящую именно для ТМЛс(90) 70-10 - не заменяйте её универсальными насадками
• После монтажа проверьте усилие затяжки болта M10 - слишком слабая фиксация вызывает нагрев, слишком сильная - деформирует резьбу
• При работе в сырых помещениях дополнительно контролируйте состояние лужения - при появлении белых пятен (коррозии) замените наконечник
• Артикул 70292 - это единственный номер для заказа этого конкретного типа; другие модели с аналогичным названием могут отличаться по размеру или материалу
