Наконечник кабельный вилочный изолированный НВИ(н) 16-8 серия ПРОФИ - 61782 КВТ

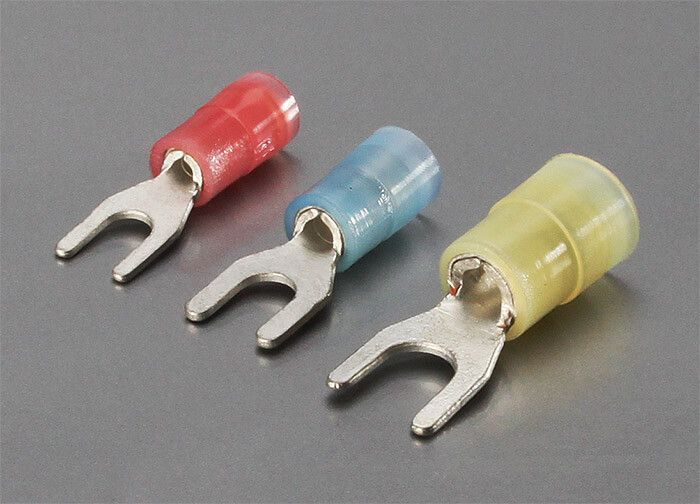

Наконечник кабельный вилочный изолированный НВИ(н) 16-8 от КВТ - это готовое решение для надёжного и безопасного соединения многопроволочных медных кабелей с винтовыми клеммами. Артикул 61782 рассчитан на работу в условиях высоких нагрузок и частых обслуживаний, особенно там, где важна скорость монтажа и отказ от демонтажа существующих соединений.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ(н) 16-8 предназначен для оконцевания многопроволочных медных проводов сечением 16 мм2. После опрессовки он легко крепится к винтовым клеммам электрооборудования. Подходит для монтажа в распределительных щитах, пультах управления, силовых цепях станков, конвейеров, систем автоматизации и других объектах, где требуется частый доступ к клеммам.

Технические характеристики

• Поперечное сечение кабеля: 16 кв.мм
• Диаметр отверстия контакта: 8 мм
• Номинальный ток: 88 А
• Максимальное рабочее напряжение: 1000 В (по спецификации); 690 В (по описанию производителя - учитывайте этот более консервативный предел при проектировании)
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает контакт
• Материал изоляции: самозатухающий нейлон, без галогенов
• Рабочая температура: от -40 C до +105 C
• Способ монтажа: опрессовка
• Цвет изоляции: синий
• Количество в упаковке: 100 штук
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ(н) 16-8 совместим с любыми винтовыми клеммами, имеющими диаметр отверстия 8 мм. Для установки используется обычный пресс-клещи с подходящей матрицей. Особенность конструкции позволяет монтировать наконечник без точной ориентации - заваренный стык на трубчатой части делает положение в матрице неважным. Опрессовка выполняется поверх изолирующей манжеты, что исключает её повреждение во время работы. Удобная форма «Easy Entry» с раструбом облегчает введение многожильного провода даже при плохой видимости.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, который не распространяет горение и не выделяет токсичных галогенов при нагреве. Это соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты. Работа при температуре до +105 C обеспечивает стабильность в условиях перегрузок. Напряжение 1000 В указывает на класс изоляции, однако рекомендованное максимальное напряжение 690 В - более реалистичный порог для длительной эксплуатации.

Преимущества

• Изолированная конструкция снижает риск замыканий между соседними клеммами
• Лужёная медь уменьшает переходное сопротивление и защищает от окисления
• Засечки внутри трубки усиливают механическую связь с жилой - соединение не ослабевает при вибрации
• Нет необходимости полностью разбирать клемму при замене или переключении - достаточно ослабить винт
• Высокая термостойкость изоляции допускает применение в плотных сборках и рядом с нагреваемыми элементами

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен обрыв жилы при опрессовке
• Максимальное напряжение 690 В (по данным производителя) - не следует использовать в сетях выше этого значения, даже если указано 1000 В
• Не подходят для постоянного погружения в жидкости - IP-класс не указан, изоляция не герметизирует соединение
• Требуют обязательной опрессовки; скручивание или пайка недопустимы

Примеры использования

• Подключение двигателей к частотным преобразователям
• Соединение кабелей питания в щитах автоматики
• Обслуживание конвейерных линий с частыми переключениями
• Монтаж в системах освещения с высокой нагрузкой
• Аппараты с винтовыми клеммами типа WAGO, Phoenix Contact, ABB, Schneider Electric

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей размеру наконечника - некорректная опрессовка снижает надёжность
• Перед монтажом проверьте, чтобы жила была чистой и свободной от окислов - лужённый наконечник лучше работает с чистой медью
• При использовании в вибрационных средах дополнительно контролируйте затяжку винтов через регулярные интервалы
• Синий цвет изоляции удобен для визуального различения фаз - используйте как часть системы маркировки
• Упаковка на 100 штук - экономично для крупных проектов, но храните в сухом месте: нейлон чувствителен к длительному воздействию влаги
