Пресс гидравлический ПГ-60 тонн (без матриц) (КВТ) к-кт - 61564

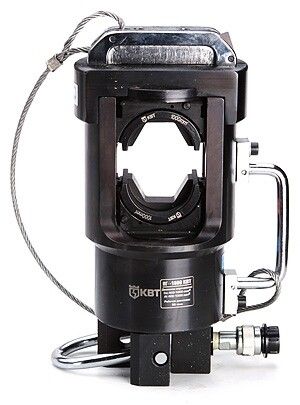

Гидравлический пресс ПГ-60 тонн (без матриц) серия ПРОФИ от КВТ - это профессиональный инструмент для опрессовки арматуры на высоковольтных ЛЭП. Пресс рассчитан на работу с кабельными наконечниками и соединителями типов САС, НАС, РАС и другими, требует установки сменных матриц, которые приобретаются отдельно.

Назначение и область применения

Пресс ПГ-60 тонн (без матриц) серия ПРОФИ предназначен для выполнения надёжного соединения алюминиевых и сталеалюминиевых проводов в высоковольтных линиях электропередач напряжением 110–500 кВ. Подходит для работы с натяжной, соединительной и контактной арматурой: САС, САСУС, НАС, РАС, ЗПС, СВС, ТРАС. Инструмент используется в условиях монтажа на опорах, в труднодоступных местах и на строительных площадках ЛЭП. Благодаря возможности крепления на высоте, он удобен для работ на столбах и башнях.

Технические характеристики

• Максимальное усилие: 60 тонн
• Ход поршня: 30 мм
• Тип привода: гидравлический
• Тип управления: механический
• Форма опрессовки: гексагональная (шестигранная)
• Материал корпуса: сталь
• Вес инструмента: 22,00 кг
• Габариты инструмента: 350×210×150 мм
• Цвет: черный
• Диапазон сечений кабеля: 10–300 кв.мм (при использовании штатных матриц)
• Поддерживаемые сечения матриц (дополнительно): 400, 500, 630, 800, 1000 мм2 - при замене на специализированные матрицы
• Автоматический возврат поршня: да
• Сменные вкладки: да
• Упаковка: стальной кейс, габариты 360×310×150 мм

Совместимость и монтаж

Пресс ПГ-60 тонн (без матриц) серия ПРОФИ совместим с любыми гидравлическими насосами КВТ, имеющими объём рабочей жидкости не менее 0,8 литра. Для работы требуется установить подходящую матрицу - они продаются отдельно. Конструкция позволяет легко открывать головку пресса поворотом верхней крышки - это ускоряет замену матриц и доступ к зажимаемому элементу. На корпусе предусмотрены два прочных стальных рукоятки и металлический трос для подвешивания и безопасной транспортировки. Инструмент можно закрепить на высоте с помощью ремня или кронштейна - это особенно важно при работе на опорах ЛЭП.

Безопасность и стандарты

Пресс соответствует требованиям безопасности для электроустановок высокого напряжения. Все детали изготовлены из закалённой стали, обеспечивающей долговечность и устойчивость к деформациям при максимальной нагрузке. Безлюфтовые матрицы с опорной полусферой исключают смещение при опрессовке, снижая риск повреждения провода. Работа с прессом должна выполняться в соответствии с правилами техники безопасности при обслуживании ЛЭП.

Преимущества

• Высокая точность формирования соединения благодаря гексагональному профилю матриц
• Автоматический возврат поршня экономит время при циклических операциях
• Легкая замена матриц за счёт поворотного механизма головки
• Устойчивый корпус из стали выдерживает длительную эксплуатацию в сложных условиях
• Возможность монтажа на высоте увеличивает мобильность и безопасность при работе на опорах
• Комплектация стальным кейсом обеспечивает защиту при перевозке и хранении

Ограничения применения

Пресс ПГ-60 тонн (без матриц) серия ПРОФИ не работает самостоятельно - требует подключения к гидравлическому насосу. Не предназначен для опрессовки медных жил меньшего сечения (до 10 мм2) без соответствующих матриц. Не рекомендуется использовать для опрессовки пластиковой или неметаллической арматуры. Матрицы с сечениями выше 300 мм2 необходимо приобретать отдельно - штатные комплекты не входят в базовую комплектацию. Температурный режим эксплуатации ограничен условиями, допустимыми для гидравлических систем - не ниже -20C и не выше +50C.

Примеры использования

• Опрессовка наконечника НАС на сталеалюминиевом проводе АС 240/39 на опоре ВЛ-220 кВ
• Соединение двух участков провода АС 400/51 с применением муфты САСУС
• Замена поврежденного ответвления на воздушной линии 500 кВ с фиксацией пресса на платформе
• Работа в зимних условиях при температуре до -15C с предварительным прогревом гидравлической жидкости

Практические советы

• Перед каждым использованием проверяйте герметичность гидравлической системы и уровень масла в насосе
• Выбирайте матрицу строго по сечению провода - перегрузка или недогрузка приводят к плохому контакту
• Не используйте матрицы с трещинами или деформацией - это опасно и снижает качество соединения
• При работе на высоте всегда используйте страховочные тросы и крепите пресс к опоре
• Храните пресс в сухом месте, внутри стального кейса - влага вызывает коррозию внутренних механизмов
• Для частых работ с большими сечениями (630–1000 мм2) рекомендуется иметь запасные матрицы
