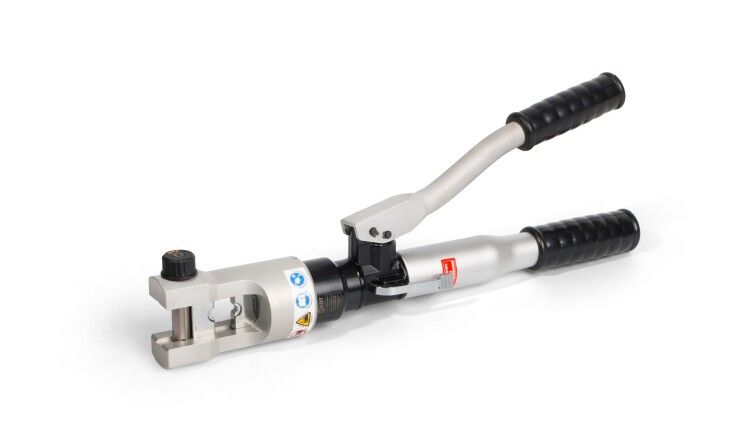

Пресс гидравлический ручной ПГРс-300АМ (в кейсе) КВТ 69282

Пресс гидравлический ручной ПГРс-300АМ серия ПРОФИ в кейсе - надёжный инструмент для опрессовки кабельных наконечников и гильз сечением от 10 до 300 мм2. Комплект включает пресс, набор сменных матриц и прочный кейс, что делает его удобным решением для профессионального монтажа на объектах и в мастерских.

Назначение и область применения

Пресс гидравлический ручной ПГРс-300АМ серия ПРОФИ в кейсе предназначен для создания качественных соединений путём опрессовки неизолированных медных, алюминиевых и алюмомедных наконечников, а также гильз. Подходит для работы с кабелями в распределительных щитах, на подстанциях, при прокладке ЛЭП, в промышленном оборудовании и на транспорте. Универсальный тип опрессовки позволяет работать с большинством распространённых типов наконечников.

Технические характеристики

• Диапазон сечения наконечников: 10–300 мм2
• Тип привода: ручной гидравлический
• Максимальное усилие: 12 тонн
• Материал корпуса и рабочей головы: алюминиевый сплав В95
• Тип наконечников: медные, алюминиевые, алюмомедные
• Автоматический возврат штока: да
• Двухскоростная насосная система: да - быстрый ход и точное давление
• Наличие клапана ручного сброса давления: да
• Наличие механизма автоматического сброса давления (АСД): да
• Габариты кейса: 490×185×90 мм
• Вес комплекта: 6,30 кг, вес пресса: 3,55 кг
• Общая длина пресса: 510 мм
• Цвет: серый/чёрный

Совместимость и монтаж

Пресс гидравлический ручной ПГРс-300АМ серия ПРОФИ в кейсе совместим с 12 сменными матрицами, включая модели НМ-300 ТМ, НМ-300 ТМЛс, НМ-300 ТА, НМ-300 DIN, НМ-300 ПМ, НМ-300 СОАС, НМ-300 НШВИ, НМ-300 С, НМ-300 СИП. Для замены матрицы достаточно вынуть старую и установить новую - конструкция обеспечивает быструю перенастройку без инструментов. Перед использованием убедитесь, что выбрана матрица, соответствующая типу и сечению наконечника. Пресс работает в вертикальной плоскости: наконечник помещается между матрицами, после чего рукоятка качается до срабатывания АСД.

Безопасность и стандарты

Пресс гидравлический ручной ПГРс-300АМ серия ПРОФИ в кейсе оснащён двумя системами защиты от перегрузки: автоматическим сбросом давления (АСД) и ручным клапаном. Это предотвращает повреждение матриц и наконечников при случайном превышении усилия. Инструмент не имеет электрических компонентов - безопасен во взрывоопасных зонах и при работе рядом с токоведущими частями. Соответствует требованиям к ручному гидравлическому инструменту для электроустановок.

Преимущества

• Высокая точность опрессовки благодаря двухскоростной помпе - быстрый подход и контролируемое давление
• Автоматический возврат штока снижает физическую нагрузку при многократных операциях
• Алюминиевый сплав В95 обеспечивает лёгкость и долговечность - инструмент не деформируется даже при интенсивной эксплуатации
• Полный комплект из 12 матриц покрывает все основные типы наконечников, включая DIN, СИП, НШВИ
• Прочный пластиковый кейс защищает оборудование от ударов, пыли и влаги при перевозке и хранении
• Запчасти и ремонтные комплекты доступны - легко обслуживать в полевых условиях

Ограничения применения

• Не предназначен для опрессовки изолированных наконечников - требуются специальные инструменты
• Не рекомендован для работы с сечениями менее 10 мм2 - возможна недостаточная плотность контакта
• Не подходит для постоянной работы более 10–15 минут без пауз - требуется охлаждение гидросистемы
• Требуется регулярная проверка герметичности - уплотнительные кольца из ремкомплекта следует менять при появлении подтеков масла
• Не использовать в условиях температур ниже –20C - масло теряет текучесть, снижается эффективность

Примеры использования

• Подключение силового кабеля 120 мм2 к шине в распределительном щите с помощью медного наконечника НШВИ
• Опрессовка алюминиевой гильзы при соединении проводов СИП на воздушной линии
• Монтаж алюмомедного наконечника типа ТА на кабеле 240 мм2 в промышленном станке
• Работа на высоте - пресс легко переносится в кейсе, занимает мало места в сумке мастера

Практические советы

• Перед каждой опрессовкой проверяйте соответствие матрицы и сечения - используйте маркировку на матрицах
• При первом применении новой матрицы сделайте пробную опрессовку на отрезке кабеля - убедитесь в правильности формы
• Не допускайте попадания грязи внутрь гидравлической системы - всегда закрывайте входы после замены матриц
• Храните пресс в кейсе, в сухом месте, при комнатной температуре - это продлит срок службы уплотнителей
• Если шток не возвращается сам - проверьте уровень масла и состояние уплотнительных колец из ремкомплекта
• Для длительной работы в полевых условиях возьмите запасные уплотнительные кольца - они есть в комплекте, но могут потребовать замены
