Провод заземления ПЗ 25-200 | 59148 КВТ

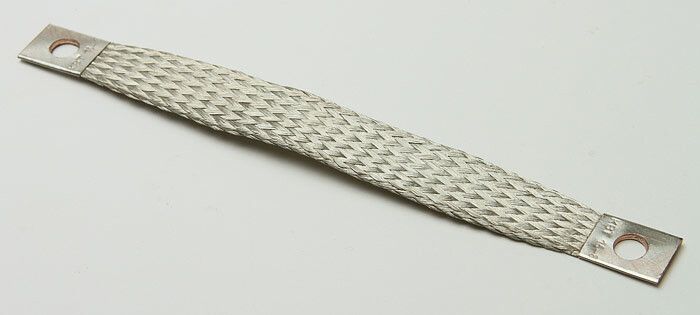

Провод заземления ПЗ 25-200 КВТ — это гибкий шлейф из луженой медной плетёнки с готовыми наконечниками M8, предназначенный для надёжного заземления оборудования в подвижных объектах и стационарных установках. Бренд КВТ и артикул 59148 указывают на серийное исполнение, соответствующее техническим условиям ТУ 3517-041-97284872-2011.

Назначение и область применения

Провод заземления ПЗ 25-200 КВТ используется для создания безопасного контура заземления между электрооборудованием и металлическими корпусами. Особенно эффективен там, где требуется частое перемещение или вибрация: в автотранспорте, железнодорожном подвижном составе, мобильных станках, конвейерах и распределительных щитах. Применяется для подключения корпусов машин, панелей управления, силовой аппаратуры к общей системе заземления.

Технические характеристики

• Сечение проводника: 25 мм² — обеспечивает пропускание значительных токов замыкания без перегрева
• Материал: медь марки М1, луженая — улучшает контактность и защищает от окисления
• Форма: плоская — позволяет плотно прилегать к поверхностям, снижает риск механических повреждений
• Ширина: 22 мм — оптимальна для компактного монтажа в ограниченных пространствах
• Плетёная конструкция: да — повышает гибкость и устойчивость к усталостным разрушениям
• Номинальное напряжение: 1 кВ — допустимо использование в сетях до этого значения
• Резьба наконечника: M8 — совместима с большинством стандартных болтовых соединений
• Тип изделия: шлейф с соединительной муфтой — готов к подключению без доработки
• Просверленные отверстия: есть — позволяют фиксировать наконечники болтами
• Цвет: серый — стандартизирован для визуального отличия от других кабелей
• Нормативный документ: ТУ 3517-041-97284872-2011 — внутренний стандарт производства КВТ

Совместимость и монтаж

Провод заземления ПЗ 25-200 КВТ имеет уже установленные наконечники с резьбой M8, что исключает необходимость обжима или сверления. Устанавливается путём прикрепления одного конца к корпусу устройства, второго — к заземляющей шине или раме. Плоская форма позволяет легко закрепить шлейф на поверхности с помощью хомутов или клеевых площадок. Соединительная муфта обеспечивает целостность цепи даже при изгибе. Для монтажа требуются лишь обычные ключи на 13 мм. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для заземляющих проводников в соответствии с ГОСТ Р 50571 и ПУЭ. Луженое покрытие предотвращает образование оксидов, которые могут увеличить переходное сопротивление. Напряжение 1 кВ обеспечивает работу в бытовых и промышленных сетях без риска пробоя. Сертифицировано по ТУ 3517-041-97284872-2011 — документ, регламентирующий прочность, гибкость и электропроводность.

Преимущества

• Высокая гибкость благодаря многоstrенговой плетёнке — выдерживает постоянные изгибы и вибрации
• Луженая медь — не теряет проводимости при воздействии влаги, соли, температурных колебаний
• Готовые наконечники — экономят время монтажа, исключают ошибки при обжиме
• Плоская форма — занимает мало места, не спутывается, легко фиксируется
• Поддерживается возможность изготовления нестандартной длины — адаптируется под сложные проекты

Ограничения применения

• Не предназначен для прокладки в открытом воздухе без защиты — не имеет внешней изоляции
• Не рассчитан на напряжения выше 1 кВ — применение в HV-сетях запрещено
• Не следует использовать в качестве основного токоведущего провода — только для заземления
• При использовании вне подвижного состава необходимо предусмотреть механическую защиту от перетирания
• Длина 200 мм — фиксирована; для больших расстояний потребуется удлинение или другой тип заземления

Примеры использования

• Заземление двигателя на грузовом автомобиле — подключение к раме через болт M8
• Подключение корпуса ЧПУ станка к заземляющему контуру в цеху
• Обеспечение электробезопасности в вагоне метро — связь между панелью управления и металлическим кузовом
• Заземление батареи питания в электромобиле или гибридной системе
• Присоединение экрана кабеля к шасси в распределительном щите

Практические советы

• Перед монтажом проверьте, чтобы поверхность контакта была чистой, без краски, ржавчины или масла — иначе снизится надёжность заземления
• При затяжке наконечника используйте момент 6–8 Н·м — недостаточное усилие вызывает нагрев, избыточное — деформирует резьбу
• Если нужна другая длина — обращайтесь к поставщику: КВТ выпускает ПЗ 25-200 КВТ и на заказ с изменёнными размерами
• Для многократных сборок/разборок рекомендовано контролировать состояние наконечников — при потере лужения заменяйте изделие
• Не перегибайте шлейф более чем на 90° в одном месте — это может привести к усталостному разрыву жил
