Провод заземления ПЗ 25-300 | 59149 КВТ

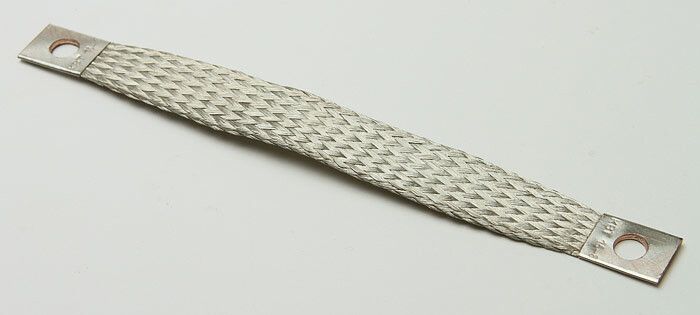

Провод заземления ПЗ 25-300 КВТ — это гибкий плоский шлейф из луженой медной плетёнки с готовыми наконечниками M8, предназначенный для надёжного заземления оборудования в подвижных объектах и стационарных установках. Бренды Fortisflex и КВТ выпускают этот продукт по ТУ 3517-041-97284872-2011, артикул 59149.

Назначение и область применения

Провод заземления ПЗ 25-300 КВТ используется для создания безопасного контура заземления между электрооборудованием и металлическими корпусами. Особенно эффективен там, где требуется частое движение или вибрация: в автотранспорте, железнодорожном подвижном составе, тракторах, станках, конвейерах и других мобильных системах. Также подходит для стационарных установок, где важна надёжность соединения и устойчивость к коррозии.

Технические характеристики

• Сечение проводника: 25 мм² — обеспечивает пропускание значительных токов замыкания и соответствие требованиям безопасности
• Материал: медь марки М1, луженая — повышает проводимость и защищает от окисления
• Покрытие: олово-висмутовое лужение — предотвращает коррозию даже во влажной и агрессивной среде
• Форма: плоская — позволяет плотно прилегать к поверхностям, экономит место при монтаже
• Ширина: 22 мм — оптимальна для компактного размещения в ограниченных пространствах
• Тип: шлейф с плетёнкой — обеспечивает гибкость и выдерживает многократные изгибы
• Соединительная муфта: да — упрощает сборку и усиливает контакт
• Резьба наконечника: M8 — совместима с большинством стандартных болтовых клемм
• Номинальное напряжение: 1 кВ — допустимо для сетей до 1000 В переменного/постоянного тока
• Цвет: серый — соответствует промышленным стандартам визуального различения
• Нормативный документ: ТУ 3517-041-97284872-2011

Совместимость и монтаж

Провод заземления ПЗ 25-300 КВТ оснащён уже установленными плоскими наконечниками с просверленными отверстиями — достаточно продеть болт M8 и затянуть. Наконечники рассчитаны на быстрое присоединение к клеммам, шасси, рамам и другим металлическим элементам. Установка не требует специальных инструментов: достаточно обычного ключа. Гибкость шлейфа позволяет легко адаптировать его форму под сложные маршруты прокладки. Обратите внимание: длина фиксирована — 300 мм; при необходимости другой длины доступно изготовление по заказу.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3517-041-97284872-2011, которые регламентируют прочность, электропроводность и устойчивость к внешним воздействиям. Луженая медь снижает риск возгорания при перегрузках, а плетёная конструкция предотвращает обрыв при вибрации. Применение в подвижных средствах соответствует нормам электробезопасности для транспорта.

Преимущества

• Высокая гибкость благодаря многоstrенговой плетёнке — не трескается и не ломается при изгибах
• Защита от коррозии — лужение сохраняет проводимость даже в условиях повышенной влажности, солевых брызг, температурных колебаний
• Готовые наконечники — не нужны дополнительные инструменты для обжима или пайки
• Плоская форма — меньше места занимает, легче закрепить на поверхности
• Стандартный размер M8 — универсальная совместимость с оборудованием

Ограничения применения

• Не предназначен для постоянного погружения в жидкости — хотя лужение защищает от влаги, длительное нахождение под водой может нарушить целостность контакта
• Не рекомендован для работы при температурах выше +105 °C — материал теряет механическую прочность
• Длина фиксирована — при нужде в более длинном или коротком варианте требуется индивидуальный заказ
• Не следует использовать вместо основного силового кабеля — только для заземления

Примеры использования

• Подключение корпуса электродвигателя к шасси грузовика
• Заземление панели управления на железнодорожном вагоне
• Соединение сварочного аппарата с металлической рамой цеха
• Обеспечение защиты от статического электричества на конвейере
• Заземление аккумуляторной батареи в спецтехнике

Практические советы

• Перед монтажом проверьте, чтобы поверхность крепления была чистой и свободной от краски, ржавчины или масла — иначе контакт будет плохим
• Затягивайте болт M8 усилием 1–1,5 Н·м — переусиливать нельзя, можно повредить наконечник
• При прокладке через острые кромки используйте защитные трубки или хомутики — плетёнка чувствительна к механическим повреждениям
• Для систем с высокой вибрацией дополнительно фиксируйте шлейф хомутами каждые 15–20 см
• Если вам нужна длина больше 300 мм или односторонние наконечники — обращайтесь к поставщику: изделие производится по заказу
