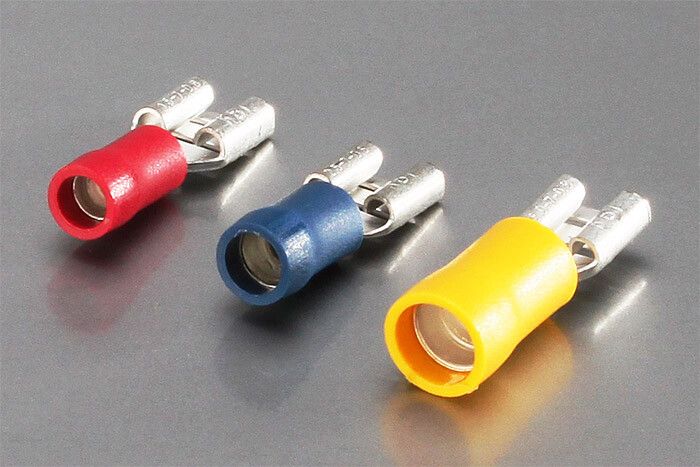

Разъем кабельный плоский изолированный «мама ВРПИ-М 1.5-(6.3) серия ПРОФИ - 59128 КВТ

Разъем виброустойчивый плоский ВРПИ-М 1,5-(6,3) серии ПРОФИ от КВТ - это надежный контактный элемент для создания вибростойких соединений в условиях постоянной механической нагрузки, таких как железнодорожный подвижной состав, промышленные станки и оборудование с высоким уровнем вибраций. Артикул 59128 предназначен для работы с многопроволочными проводами сечением 0,25–1,5 мм2.

Назначение и область применения

Разъем виброустойчивый плоский ВРПИ-М 1,5-(6,3) используется для формирования быстроразъемных, устойчивых к вибрациям соединений между многопроволочными медными жилами. Применяется там, где обычные клеммы теряют контакт из-за тряски - в транспорте, на конвейерах, в системах управления оборудованием, в цепях питания и сигнализации. Подходит для монтажа в закрытых щитах и на открытых участках, где есть риск воздействия внешних колебаний.

Технические характеристики

• Номинальное поперечное сечение провода: 0,25…1,5 мм2
• Номинальный ток: 19 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Размер контакта: 6,3 × 0,8 мм
• Внутренний диаметр гильзы: 1,7 мм
• Материал контактов: латунь Л63
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ (класс горючести V-0 по UL94)
• Температурный диапазон: от –10 C до +75 C
• Способ монтажа: опрессовка специальными клещами
• Цвет изоляции: красный
• Исполнение: гильза с дополнительной медной втулкой
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый плоский ВРПИ-М 1,5-(6,3) совместим с опрессовочными клещами МПК-01 от КВТ. Для правильного монтажа необходимо использовать две матрицы: одна обжимает медную втулку вокруг изоляции, вторая - саму гильзу вокруг жилы. Это создаёт два точки фиксации, исключающие проскальзывание провода даже при сильной вибрации. Диаметр жилы должен соответствовать 1,7 мм - не более и не менее. Нельзя применять для однопроволочных жил или алюминиевых проводов.

Особенности конструкции

• Добавленная медная втулка марки М1 повышает механическую прочность соединения на 25–30%, предотвращая разрыв при вибрации.
• Конусообразный вход «Easy Entry» позволяет легко заводить многопроволочные жилы без расплетения.
• Поперечные засечки внутри гильзы усиливают захват жилы, снижая вероятность выскальзывания.
• Замковый фиксатор на корпусе обеспечивает плотное соединение с разъёмом «папа» - предотвращает случайное отсоединение.
• Обжатие двумя матрицами создаёт дополнительную точку фиксации у основания изоляции - ключевой фактор вибростойкости.

Преимущества

• Высокая устойчивость к вибрациям благодаря двухступенчатому обжиму и медной втулке.
• Самозатухающая изоляция ПВХ снижает риск распространения огня.
• Луженое покрытие защищает от окисления и улучшает проводимость.
• Ярко-красный цвет упрощает визуальный контроль и маркировку цепей.
• Соответствие требованиям Европы к соединениям на подвижном составе.

Ограничения применения

• Не предназначена для однопроволочных жил - возможен разрыв при обжиме.
• Не рекомендовано использование при температурах ниже –10 C - материал изоляции становится хрупким.
• Нельзя применять с алюминиевыми или медно-алюминиевыми проводами - отличаются коэффициентом теплового расширения.
• Требуется обязательное использование клещей МПК-01; другие инструменты не гарантируют вибростойкость.
• Не предназначена для наружной установки без защиты от УФ и влаги - хотя IP-защита не указана, ПВХ не рассчитан на длительное прямое воздействие погоды.

Примеры использования

• Электросистемы метро и электропоездов - соединения на дверях, двигателях, контроллерах.
• Промышленные конвейеры с частыми запусками/остановками.
• Автомобильные и судовые системы управления.
• Агрегаты с вибрационным питанием - дробилки, вибраторы, насосы.
• Щитовое оборудование в цехах с высоким уровнем машинной вибрации.

Практические советы

• Перед монтажом проверьте сечение провода - оно должно попадать в диапазон 0,25–1,5 мм2. Перегрузка вызывает перегрев, недогрузка - плохой контакт.
• Используйте только клещи МПК-01 от КВТ. Другие инструменты не обеспечивают нужный профиль обжима.
• После опрессовки потяните провод слегка - он не должен выскальзывать. Если да - переделайте соединение.
• Храните в сухом месте. Хотя изоляция термостойкая, долгий контакт с влагой может снизить срок службы.
• При комплектации щита помните: каждый разъем ВРПИ-М требует парного разъёма «папа». Убедитесь, что они есть в наличии.
